S1202
VSH Super S1202 ist ein Übergangsstück mit einem Klemmende und einem Außengewinde. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
0862114 | 6xG1/4" | 0,02 kg | 26x17x15 mm | Beutel (25 stk) | 08711985015317 |
0861971 | 8xG1/4" | 0,02 kg | 27x21x19 mm | Beutel (25 stk) | 08711985015331 |
0861993 | 8xG3/8" | 0,04 kg | 30x21x19 mm | Beutel (25 stk) | 08711985015379 |
0880431 | 8xG3/8" DZR | 0,04 kg | 30x21x19 mm | Beutel (10 stk) | 08711985056181 |
0880473 | 8xG1/2" DZR | 0,05 kg | 33x21x21 mm | Beutel (10 stk) | 08711985056204 |
0861212 | 10xG1/4" | 0,03 kg | 29x19x17 mm | Beutel (25 stk) | 08711985015355 |
0880429 | 10xG1/4" DZR | 0,03 kg | 29x19x17 mm | Beutel (10 stk) | 08711985056242 |
0861201 | 10xG3/8" | 0,04 kg | 32x19x17 mm | Beutel (25 stk) | 08711985015393 |
0880440 | 10xG3/8" DZR | 0,04 kg | 32x19x17 mm | Beutel (10 stk) | 08711985056228 |
0874104 | 10xG3/8" DZR Ni | 0,04 kg | 32x19x17 mm | Beutel (25 stk) | 08711985021721 |
0861267 | 10xG1/2" | 0,05 kg | 39x21x21 mm | Beutel (25 stk) | 08711985015478 |
0880484 | 10xG1/2" DZR | 0,05 kg | 39x21x21 mm | Beutel (10 stk) | 08711985056266 |
0896302 | 10xG1/2" DZR Cr | 0,05 kg | 39x21x21 mm | Beutel (10 stk) | 08711985056761 |
0861344 | 10xG1/2" DZR Ni | 0,05 kg | 39x21x21 mm | Beutel (25 stk) | 08711985021769 |
0861300 | 12xG3/8" | 0,04 kg | 34x21x19 mm | Beutel (5 stk) | 08711985116182 |
0880451 | 12xG3/8" DZR | 0,04 kg | 34x21x19 mm | Beutel (10 stk) | 08711985056280 |
0896313 | 12xG3/8" DZR Cr | 0,05 kg | 34x21x19 mm | Beutel (10 stk) | 08711985056785 |
0873730 | 12xG3/8" DZR Ni | 0,04 kg | 34x21x19 mm | Beutel (5 stk) | 08711985116199 |
0877580 | 12xR3/8" | 0,04 kg | 37x21x19 mm | Beutel (25 stk) | 08711985147483 |
0880495 | 12xG1/2" DZR | 0,05 kg | 39x21x21 mm | Beutel (10 stk) | 08711985056303 |
0896324 | 12xG1/2" DZR Cr | 0,06 kg | 39x21x21 mm | Beutel (10 stk) | 08711985056808 |
0857505 | 12xR1/2" | 0,06 kg | 39x21x21 mm | Beutel (25 stk) | 08711985147063 |
0861520 | 12xG3/4" | 0,08 kg | 37x27x27 mm | Beutel (25 stk) | 08711985015638 |
0861311 | 15xG3/8" | 0,06 kg | 36x27x24 mm | Beutel (25 stk) | 08711985015430 |
0880462 | 15xG3/8" DZR | 0,06 kg | 36x27x24 mm | Beutel (10 stk) | 08711985056327 |
0861498 | 15xR3/8" | 0,07 kg | 40x27x24 mm | Beutel (5 stk) | 08711985116267 |
0861377 | 15xG1/2" | 0,07 kg | 38x27x24 mm | Beutel (5 stk) | 08711985110265 |
0880506 | 15xG1/2" DZR | 0,07 kg | 38x27x24 mm | Beutel (10 stk) | 08711985225310 |
0896335 | 15xG1/2" DZR Cr | 0,07 kg | 38x27x24 mm | Beutel (10 stk) | 08711985069778 |
0873939 | 15xG1/2" DZR Ni | 0,07 kg | 38x27x24 mm | Beutel (25 stk) | 08711985070385 |
0861401 | 15xR1/2" | 0,08 kg | 38x27x24 mm | Beutel (5 stk) | 08711985116205 |
0862917 | 15xR1/2" Ni | 0,07 kg | 38x27x24 mm | Beutel (5 stk) | 08711985116212 |
0861597 | 15xG3/4" | 0,1 kg | 40x27x27 mm | Beutel (5 stk) | 08711985116298 |
0880781 | 15xG3/4" DZR | 0,1 kg | 40x27x27 mm | Beutel (10 stk) | 08711985056372 |
0875974 | 15xG3/4" DZR Ni | 0,12 kg | 40x27x27 mm | Beutel (25 stk) | 08711985021820 |
0861850 | 15xR3/4" | 0,09 kg | 40x27x27 mm | Beutel (5 stk) | 08711985116304 |
0885951 | 16xG1/2" DZR | 0,08 kg | 42x29x26 mm | Beutel (10 stk) | 08711985141887 |
0877602 | 16xR1/2" | 0,09 kg | 42x29x26 mm | Beutel (25 stk) | 08711985147506 |
0886633 | 18xG3/8" DZR | 0,07 kg | 40x30x27 mm | Beutel (10 stk) | 08711985056402 |
0880517 | 18xG1/2" DZR | 0,08 kg | 39x30x27 mm | Beutel (10 stk) | 08711985056433 |
0861630 | 18xR1/2" | 0,09 kg | 39x30x27 mm | Beutel (25 stk) | 08711985015591 |
0874863 | 18xR1/2" Ni | 0,09 kg | 39x30x27 mm | Karton (150 stk) | 08711985147179 |
0880528 | 18xG3/4" DZR | 0,11 kg | 46x30x27 mm | Beutel (10 stk) | 08711985056464 |
0861586 | 18xR3/4" | 0,11 kg | 46x30x27 mm | Beutel (25 stk) | 08711985015713 |
0876953 | 18xR3/4" Ni | 0,11 kg | 46x30x27 mm | Beutel (25 stk) | 08711985147346 |
0878262 | 20xR1/2" | 0,1 kg | 46x34x30 mm | Beutel (10 stk) | 08711985118230 |
0878405 | 20xG3/4" Ni | 0,11 kg | 47x34x30 mm | Beutel (10 stk) | 08711985147605 |
0862070 | 20xR3/4" | 0,11 kg | 47x34x30 mm | Beutel (10 stk) | 08711985015737 |
0861454 | 22xG1/2" | 0,11 kg | 41x36x32 mm | Beutel (5 stk) | 08711985116250 |
0880594 | 22xG1/2" DZR | 0,11 kg | 41x36x32 mm | Beutel (10 stk) | 08711985056495 |
0868538 | 22xG1/2" DZR Ni | 0,11 kg | 41x36x32 mm | Beutel (10 stk) | 08711985021806 |
0877646 | 22xR1/2" | 0,12 kg | 41x36x32 mm | Beutel (10 stk) | 08711985114430 |
0861509 | 22xG3/4" | 0,11 kg | 47x36x32 mm | Beutel (5 stk) | 08711985116274 |
0880539 | 22xG3/4" DZR | 0,11 kg | 47x36x32 mm | Beutel (10 stk) | 08711985331875 |
0896346 | 22xG3/4" DZR Cr | 0,11 kg | 47x36x32 mm | Beutel (10 stk) | 08711985056877 |
0861905 | 22xR3/4" | 0,12 kg | 47x36x32 mm | Beutel (5 stk) | 08711985116311 |
0868549 | 22xR3/4" Ni | 0,12 kg | 47x36x32 mm | Beutel (5 stk) | 08711985116328 |
0861619 | 22xG1" | 0,17 kg | 43x36x33 mm | Beutel (10 stk) | 08711985015812 |
0880792 | 22xG1" DZR | 0,17 kg | 43x36x33 mm | Beutel (10 stk) | 08711985056556 |
0861927 | 22xR1" | 0,17 kg | 43x36x33 mm | Beutel (5 stk) | 08711985116335 |
0875996 | 22xR1" Ni | 0,17 kg | 43x36x33 mm | Beutel (10 stk) | 08711985021882 |
0880385 | 28xG3/4" DZR | 0,16 kg | 49x44x39 mm | Beutel (5 stk) | 08711985056587 |
0861003 | 28xR3/4" | 0,17 kg | 49x44x39 mm | Beutel (5 stk) | 08711985015799 |
0861608 | 28xG1" | 0,17 kg | 47x44x39 mm | Beutel (5 stk) | 08711985015850 |
0880541 | 28xG1" DZR | 0,18 kg | 47x44x39 mm | Beutel (5 stk) | 08711985056600 |
0873994 | 28xG1" DZR Ni | 0,17 kg | 47x44x39 mm | Beutel (5 stk) | 08711985147148 |
0861949 | 28xR1" | 0,19 kg | 47x44x39 mm | Beutel (5 stk) | 08711985015874 |
0868571 | 28xR1" Ni | 0,19 kg | 47x44x39 mm | Beutel (5 stk) | 08711985021905 |
0861621 | 35xG1" | 0,23 kg | 50x52x46 mm | Beutel (5 stk) | 08711985015898 |
0861696 | 28xG1 1/4" | 0,27 kg | 47x44x42 mm | Beutel (5 stk) | 08711985015911 |
0880605 | 35xG1" DZR | 0,23 kg | 50x52x46 mm | Beutel (5 stk) | 08711985056648 |
0861707 | 35xG1 1/4" | 0,26 kg | 51x52x46 mm | Beutel (5 stk) | 08711985015935 |
0880550 | 35xG1 1/4" DZR | 0,26 kg | 51x52x46 mm | Beutel (5 stk) | 08711985056679 |
0866393 | 42xG1 1/2" DZR | 0,38 kg | 55x62x55 mm | Beutel (1 stk) | 08711985015966 |
0866415 | 54xG2" DZR | 0,58 kg | 59x80x65 mm | Beutel (1 stk) | 08711985015980 |

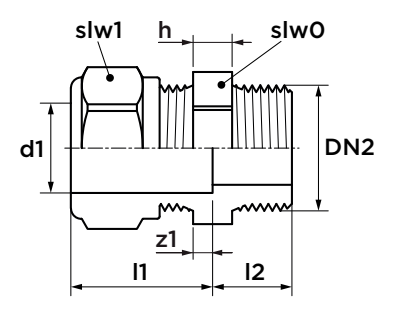

Artikelnummer | Abmessung | d1 | DN1 | l1 | slw1 | d2 | DN2 | l2 | slw0 | h | z2 |
---|---|---|---|---|---|---|---|---|---|---|---|
0862114 | 6xG1/4" | 6,0 | DN4 | 14 | 13 | 13,5 | 1/4" (DN8) | 13 | 15 | 4,3 | |
0861971 | 8xG1/4" | 8,0 | DN6 | 15 | 14 | 13,5 | 1/4" (DN8) | 13 | 15 | 4,3 | |
0861993 | 8xG3/8" | 8,0 | DN6 | 15 | 14 | 17,2 | 3/8" (DN10) | 15 | 19 | 5,2 | |
0880431 | 8xG3/8" DZR | 8,0 | DN6 | 15 | 14 | 17,2 | 3/8" (DN10) | 15 | 19 | 5,9 | |
0880473 | 8xG1/2" DZR | 8,0 | DN6 | 15 | 14 | 21,3 | 1/2" (DN15) | 12 | 24 | 4,7 | 12 |
0861212 | 10xG1/4" | 10,0 | DN8 | 17 | 17 | 13,5 | 1/4" (DN8) | 12 | 15 | 4,2 | |
0880429 | 10xG1/4" DZR | 10,0 | DN8 | 17 | 17 | 13,5 | 1/4" (DN8) | 12 | 15 | 4,4 | |
0861201 | 10xG3/8" | 10,0 | DN8 | 17 | 17 | 17,2 | 3/8" (DN10) | 15 | 19 | 6,2 | |
0880440 | 10xG3/8" DZR | 10,0 | DN8 | 17 | 17 | 17,2 | 3/8" (DN10) | 15 | 19 | 6,2 | |
0874104 | 10xG3/8" DZR Ni | 10,0 | DN8 | 17 | 17 | 17,2 | 3/8" (DN10) | 15 | 19 | 6,2 | |
0861267 | 10xG1/2" | 10,0 | DN8 | 17 | 17 | 21,3 | 1/2" (DN15) | 12 | 24 | 4,7 | |
0880484 | 10xG1/2" DZR | 10,0 | DN8 | 17 | 17 | 21,3 | 1/2" (DN15) | 12 | 24 | 4,7 | 12 |
0896302 | 10xG1/2" DZR Cr | 10,0 | DN8 | 17 | 17 | 21,3 | 1/2" (DN15) | 12 | 24 | 4,7 | 12 |
0861344 | 10xG1/2" DZR Ni | 10,0 | DN8 | 17 | 17 | 21,3 | 1/2" (DN15) | 12 | 24 | 4,7 | |
0861300 | 12xG3/8" | 12,0 | DN10 | 19 | 19 | 17,2 | 3/8" (DN10) | 15 | 19 | 5,7 | |
0880451 | 12xG3/8" DZR | 12,0 | DN10 | 19 | 19 | 17,2 | 3/8" (DN10) | 15 | 19 | 5,7 | |
0896313 | 12xG3/8" DZR Cr | 12,0 | DN10 | 19 | 19 | 17,2 | 3/8" (DN10) | 15 | 19 | 5,7 | 15 |
0873730 | 12xG3/8" DZR Ni | 12,0 | DN10 | 19 | 19 | 17,2 | 3/8" (DN10) | 15 | 19 | 5,7 | |
0877580 | 12xR3/8" | 12,0 | DN10 | 19 | 19 | 17,2 | 3/8" (DN10) | 18 | 17 | 5,5 | |
0880495 | 12xG1/2" DZR | 12,0 | DN10 | 19 | 19 | 21,3 | 1/2" (DN15) | 13 | 24 | 4,7 | 13 |
0896324 | 12xG1/2" DZR Cr | 12,0 | DN10 | 19 | 19 | 21,3 | 1/2" (DN15) | 13 | 24 | 4,7 | 13 |
0857505 | 12xR1/2" | 12,0 | DN10 | 19 | 19 | 21,3 | 1/2" (DN15) | 20 | 22 | 6,5 | |
0861520 | 12xG3/4" | 12,0 | DN10 | 19 | 19 | 26,9 | 3/4" (DN20) | 15 | 30 | 7,1 | |
0861311 | 15xG3/8" | 15,0 | DN12 | 22 | 24 | 17,2 | 3/8" (DN10) | 14 | 22 | 5,7 | |
0880462 | 15xG3/8" DZR | 15,0 | DN12 | 22 | 24 | 17,2 | 3/8" (DN10) | 14 | 22 | 5,7 | |
0861498 | 15xR3/8" | 15,0 | DN12 | 22 | 24 | 17,2 | 3/8" (DN10) | 18 | 22 | 6,5 | |
0861377 | 15xG1/2" | 15,0 | DN12 | 22 | 24 | 21,3 | 1/2" (DN15) | 15 | 24 | 6,7 | |
0880506 | 15xG1/2" DZR | 15,0 | DN12 | 22 | 24 | 21,3 | 1/2" (DN15) | 15 | 24 | 6,7 | 15 |
0896335 | 15xG1/2" DZR Cr | 15,0 | DN12 | 22 | 24 | 21,3 | 1/2" (DN15) | 15 | 24 | 6,7 | 15 |
0873939 | 15xG1/2" DZR Ni | 15,0 | DN12 | 22 | 24 | 21,3 | 1/2" (DN15) | 15 | 24 | 6,7 | |
0861401 | 15xR1/2" | 15,0 | DN12 | 22 | 24 | 21,3 | 1/2" (DN15) | 23 | 22 | 7 | |
0862917 | 15xR1/2" Ni | 15,0 | DN12 | 22 | 24 | 21,3 | 1/2" (DN15) | 23 | 22 | 7 | |
0861597 | 15xG3/4" | 15,0 | DN12 | 22 | 24 | 26,9 | 3/4" (DN20) | 17 | 30 | 7,7 | |
0880781 | 15xG3/4" DZR | 15,0 | DN12 | 22 | 24 | 26,9 | 3/4" (DN20) | 17 | 30 | 7,7 | 17 |
0875974 | 15xG3/4" DZR Ni | 15,0 | DN12 | 22 | 24 | 26,9 | 3/4" (DN20) | 17 | 30 | 7,7 | |
0861850 | 15xR3/4" | 15,0 | DN12 | 22 | 24 | 26,9 | 3/4" (DN20) | 22 | 27 | 5,6 | |
0885951 | 16xG1/2" DZR | 16,0 | DN12 | 23 | 26 | 21,3 | 1/2" (DN15) | 15 | 24 | 6,3 | 15 |
0877602 | 16xR1/2" | 16,0 | DN12 | 23 | 26 | 21,3 | 1/2" (DN15) | 22 | 24 | 6,5 | |
0886633 | 18xG3/8" DZR | 18,0 | DN15 | 23 | 27 | 17,2 | 3/8" (DN10) | 15 | 22 | 6,2 | 15 |
0880517 | 18xG1/2" DZR | 18,0 | DN15 | 23 | 27 | 21,3 | 1/2" (DN15) | 15 | 24 | 6,2 | 15 |
0861630 | 18xR1/2" | 18,0 | DN15 | 23 | 27 | 21,3 | 1/2" (DN15) | 23 | 24 | 6,5 | |
0874863 | 18xR1/2" Ni | 18,0 | DN15 | 23 | 27 | 21,3 | 1/2" (DN15) | 23 | 24 | 6,5 | |
0880528 | 18xG3/4" DZR | 18,0 | DN15 | 23 | 27 | 26,9 | 3/4" (DN20) | 17 | 30 | 6,7 | 17 |
0861586 | 18xR3/4" | 18,0 | DN15 | 23 | 27 | 26,9 | 3/4" (DN20) | 23 | 27 | 5,5 | |
0876953 | 18xR3/4" Ni | 18,0 | DN15 | 23 | 27 | 26,9 | 3/4" (DN20) | 23 | 27 | 5,5 | |
0878262 | 20xR1/2" | 20,0 | DN15 | 23 | 30 | 21,3 | 1/2" (DN15) | 23 | 27 | 6 | |
0878405 | 20xG3/4" Ni | 20,0 | DN15 | 23 | 30 | 26,9 | 3/4" (DN20) | 23 | 27 | 5,5 | |
0862070 | 20xR3/4" | 20,0 | DN15 | 23 | 30 | 26,9 | 3/4" (DN20) | 23 | 27 | 5,5 | |
0861454 | 22xG1/2" | 22,0 | DN20 | 23 | 32 | 21,3 | 1/2" (DN15) | 16 | 30 | 6,3 | |
0880594 | 22xG1/2" DZR | 22,0 | DN20 | 23 | 32 | 21,3 | 1/2" (DN15) | 16 | 30 | 6,3 | 16 |
0868538 | 22xG1/2" DZR Ni | 22,0 | DN20 | 23 | 32 | 21,3 | 1/2" (DN15) | 16 | 30 | 6,3 | |
0877646 | 22xR1/2" | 22,0 | DN20 | 23 | 32 | 21,3 | 1/2" (DN15) | 20 | 30 | 7 | |
0861509 | 22xG3/4" | 22,0 | DN20 | 23 | 32 | 26,9 | 3/4" (DN20) | 17 | 30 | 6,7 | |
0880539 | 22xG3/4" DZR | 22,0 | DN20 | 23 | 32 | 26,9 | 3/4" (DN20) | 17 | 30 | 6,7 | 17 |
0896346 | 22xG3/4" DZR Cr | 22,0 | DN20 | 23 | 32 | 26,9 | 3/4" (DN20) | 17 | 30 | 6,7 | 17 |
0861905 | 22xR3/4" | 22,0 | DN20 | 23 | 32 | 26,9 | 3/4" (DN20) | 23 | 30 | 6,5 | |
0868549 | 22xR3/4" Ni | 22,0 | DN20 | 23 | 32 | 26,9 | 3/4" (DN20) | 23 | 30 | 6,5 | |
0861619 | 22xG1" | 22,0 | DN20 | 23 | 32 | 33,7 | 1" (DN25) | 20 | 39 | 6,4 | |
0880792 | 22xG1" DZR | 22,0 | DN20 | 23 | 32 | 33,7 | 1" (DN25) | 20 | 36 | 6,4 | 20 |
0861927 | 22xR1" | 22,0 | DN20 | 23 | 32 | 33,7 | 1" (DN25) | 28 | 36 | 7,5 | |
0875996 | 22xR1" Ni | 22,0 | DN20 | 23 | 32 | 33,7 | 1" (DN25) | 28 | 36 | 7,5 | |
0880385 | 28xG3/4" DZR | 28,0 | DN25 | 24 | 39 | 26,9 | 3/4" (DN20) | 18 | 36 | 6,7 | |
0861003 | 28xR3/4" | 28,0 | DN25 | 24 | 39 | 26,9 | 3/4" (DN20) | 24 | 24 | 7 | |
0861608 | 28xG1" | 28,0 | DN25 | 24 | 39 | 33,7 | 1" (DN25) | 22 | 36 | 8,8 | |
0880541 | 28xG1" DZR | 28,0 | DN25 | 24 | 39 | 33,7 | 1" (DN25) | 22 | 36 | 8,8 | 22 |
0873994 | 28xG1" DZR Ni | 28,0 | DN25 | 24 | 39 | 33,7 | 1" (DN25) | 22 | 36 | 8,8 | |
0861949 | 28xR1" | 28,0 | DN25 | 24 | 39 | 33,7 | 1" (DN25) | 29 | 36 | 7,5 | |
0868571 | 28xR1" Ni | 28,0 | DN25 | 24 | 39 | 33,7 | 1" (DN25) | 29 | 36 | 7,5 | |
0861621 | 35xG1" | 35,0 | DN32 | 30 | 46 | 33,7 | 1" (DN25) | 19 | 42 | 8,3 | |
0861696 | 28xG1 1/4" | 28,0 | DN25 | 24 | 39 | 42,4 | 1 1/4" (DN32) | 23 | 42 | 9 | |
0880605 | 35xG1" DZR | 35,0 | DN32 | 30 | 46 | 33,7 | 1" (DN25) | 19 | 42 | 8,3 | 19 |
0861707 | 35xG1 1/4" | 35,0 | DN32 | 30 | 46 | 42,4 | 1 1/4" (DN32) | 20 | 46 | 8,8 | |
0880550 | 35xG1 1/4" DZR | 35,0 | DN32 | 30 | 46 | 42,4 | 1 1/4" (DN32) | 20 | 46 | 8,8 | 20 |
0866393 | 42xG1 1/2" DZR | 42,0 | DN40 | 36 | 55 | 48,3 | 1 1/2" (DN40) | 19 | 55 | 9,7 | |
0866415 | 54xG2" DZR | 54,0 | DN50 | 39 | 70 | 60,3 | 2" (DN50) | 20 | 65 | 10,7 |
Farbe | messing, silber, chrom |
---|---|
Materialien | Messing (CW602N (DZR), CW617N) |
Verarbeitung | Verchromt, Vernickelt, Hochglanz-Chrom, Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Gerade, Reduktion |
Verbindung | Komprimierung |
Abdichtung | Messing |
Produktgruppe | Fittings |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Intrastat-Nummer | 74122000 |
Marke | VSH |
Serie | Super |
Produkttyp | S1202 |
UNSPS | 40172501 |
SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD-VSH-Super-Brass Environmental Product Declaration |
Herunterladen | |
MSDS_VSH_Super Link zum Blatt |
Herunterladen | |
S1202_Chroom Bild |
png | Herunterladen |
VSH Super DVGW Gas Zertifikaten |
Herunterladen | |
VSH Super DVGW Water Zertifikaten |
Herunterladen | |
VSH Super Gas GASTEC QA 10-54mm Zertifikaten |
Herunterladen | |
VSH Super Gas instructions Installations- & Wartungsdokument |
Herunterladen | |
VSH Super Gastec H2 Zertifikaten |
Herunterladen | |
VSH Super KIWA Water 10-54 mm Zertifikaten |
Herunterladen | |
VSH Super Knel water 15-42 mm ETA Zertifikaten |
Herunterladen | |
VSH Super PEX ETA 10-22 mm water Zertifikaten |
Herunterladen | |
VSH Super RISE Zertifikaten |
Herunterladen | |
VSH_Super_Knel_instructie_NL Installations- & Wartungsdokument |
Herunterladen | |
VSH_Super_water_SINTEF Zertifikaten |
Herunterladen | |
Diagram Diagramm |
png | Herunterladen |
S1202 Bild |
png | Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Werkstoff des Anschlusses 1 | Messing |
Werkstoff des Anschlusses 2 | Messing |
Form | gerade |
Ausführung | 1-teilig |
Exzentrisch | Nein |
Systemgebunden | Ja |
Anschluss 1 | Klemmring |
Druckstufe Flansch | PN 10 |
Material Dichtung | Messing |
Mit Stoßnocken | Ja |
Zugfest | Ja |
Mediumtemperatur (Dauerbetrieb) | -35°C - 200°C |
Mediumtemperatur (Dauerbetrieb) (imperial) | -31°F - 392°F |
Max. Arbeitsdruck bei 20 °C | 10bar |
Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
Mit Dichtungsmaterial | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Nein |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Nein |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
VdS-geprüft | Nein |
Zertifiziert nach NF 545 | Nein |
KOMO-Prüfsiegel | Nein |
