group: SP5243V

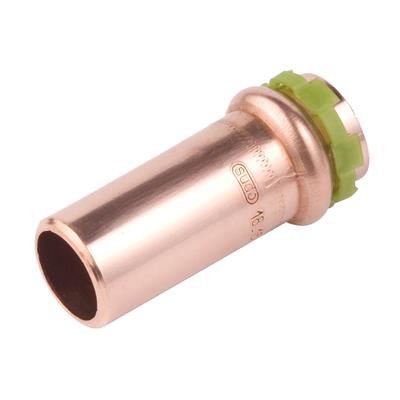

VSH SudoPress SP5243V ist ein Reduziernippel mit einer Pressverbindung und einem Rohrende, der für Rohre aus Kupfer verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.
Trinkwasser
Heizung
Kühlung
Druckluft
Solarenergie
Vacuum
Gebäudeinstallation
Schiffbau
Industrie
ACS
DVGW Wasser
KIWA
QB (CSTBat)
RISE
TSU
WRAS
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6674659 | Ø14x12 | 0,02 kg | 44x18x20 mm | Beutel (5 stk) | 03430651364461 |
| 6670950 | Ø15x12 | 0,03 kg | 49x18x20 mm | Beutel (10 stk) | 03430651364478 |
| 6670952 | Ø15x14 | 0,03 kg | 49x22x22 mm | Beutel (5 stk) | 03430651364485 |
| 6670954 | Ø15x16 | 0,03 kg | 49x22x24 mm | Beutel (5 stk) | 03430651364492 |
| 6670956 | Ø16x12 | 0,03 kg | 49x18x20 mm | Beutel (5 stk) | 03430651364508 |
| 6670958 | Ø16x14 | 0,03 kg | 48x22x22 mm | Beutel (5 stk) | 03430651364515 |
| 6670961 | Ø18x12 | 0,03 kg | 49x18x20 mm | Beutel (10 stk) | 03430651364522 |
| 6670963 | Ø18x14 | 0,03 kg | 52x22x22 mm | Beutel (5 stk) | 03430651364539 |
| 6670972 | Ø18x15 | 0,04 kg | 54x22x23 mm | Beutel (10 stk) | 03430651364546 |
| 6670974 | Ø18x16 | 0,03 kg | 49x22x24 mm | Beutel (5 stk) | 03430651364553 |
| 6670976 | Ø22x14 | 0,04 kg | 56x22x22 mm | Beutel (5 stk) | 03430651364560 |
| 6670941 | Ø22x15 | 0,04 kg | 56x22x23 mm | Beutel (10 stk) | 03430651364577 |
| 6670943 | Ø22x16 | 0,04 kg | 56x22x24 mm | Beutel (5 stk) | 03430651364584 |
| 6670983 | Ø22x18 | 0,04 kg | 54x22x26 mm | Beutel (10 stk) | 03430651364591 |
| 6670994 | Ø28x15 | 0,06 kg | 61x28x28 mm | Beutel (10 stk) | 03430651364607 |
| 6670996 | Ø28x16 | 0,06 kg | 60x28x28 mm | Beutel (5 stk) | 03430651364614 |
| 6671005 | Ø28x18 | 0,07 kg | 59x28x28 mm | Beutel (10 stk) | 03430651364621 |
| 6671016 | Ø28x22 | 0,06 kg | 56x23x31 mm | Beutel (10 stk) | 03430651364638 |
| 6671027 | Ø35x22 | 0,05 kg | 64x35x35 mm | Beutel (5 stk) | 03430651364645 |
| 6671038 | Ø35x28 | 0,08 kg | 60x24x37 mm | Beutel (5 stk) | 03430651364652 |
| 6671049 | Ø42x22 | 0,14 kg | 79x42x42 mm | Beutel (1 stk) | 03430650364660 |
| 6671051 | Ø42x28 | 0,15 kg | 80x42x42 mm | Beutel (1 stk) | 03430650364677 |
| 6671060 | Ø42x35 | 0,12 kg | 71x25x44 mm | Beutel (1 stk) | 03430650364684 |
| 6671071 | Ø54x35 | 0,19 kg | 87x54x54 mm | Beutel (1 stk) | 03430650364691 |
| 6671082 | Ø54x42 | 0,23 kg | 71x36x54 mm | Beutel (1 stk) | 03430650364707 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|
| 6674659 | Ø14x12 | 14,0 | DN12 | 20 | 12,0 | DN10 | 24 | 2 |
| 6670950 | Ø15x12 | 15,0 | DN12 | 25 | 12,0 | DN10 | 24 | 3 |
| 6670952 | Ø15x14 | 15,0 | DN12 | 24 | 14,0 | DN12 | 25 | 2 |
| 6670954 | Ø15x16 | 15,0 | DN12 | 25 | 16,0 | DN12 | 24 | 2 |
| 6670956 | Ø16x12 | 16,0 | DN12 | 29 | 12,0 | DN10 | 20 | 2 |
| 6670958 | Ø16x14 | 16,0 | DN12 | 24 | 14,0 | DN12 | 24 | 2 |
| 6670961 | Ø18x12 | 18,0 | DN15 | 28 | 12,0 | DN10 | 21 | 3 |
| 6670963 | Ø18x14 | 18,0 | DN15 | 24 | 14,0 | DN12 | 28 | 2 |
| 6670972 | Ø18x15 | 18,0 | DN15 | 27 | 15,0 | DN12 | 27 | 5 |
| 6670974 | Ø18x16 | 18,0 | DN15 | 25 | 16,0 | DN12 | 24 | 2 |
| 6670976 | Ø22x14 | 22,0 | DN20 | 24 | 14,0 | DN12 | 32 | 2 |
| 6670941 | Ø22x15 | 22,0 | DN20 | 30 | 15,0 | DN12 | 26 | 4 |
| 6670943 | Ø22x16 | 22,0 | DN20 | 32 | 16,0 | DN12 | 24 | 2 |
| 6670983 | Ø22x18 | 22,0 | DN20 | 28 | 18,0 | DN15 | 25 | 3 |
| 6670994 | Ø28x15 | 28,0 | DN25 | 38 | 15,0 | DN12 | 24 | 2 |
| 6670996 | Ø28x16 | 28,0 | DN25 | 36 | 16,0 | DN12 | 24 | 2 |
| 6671005 | Ø28x18 | 28,0 | DN25 | 35 | 18,0 | DN15 | 24 | 2 |
| 6671016 | Ø28x22 | 28,0 | DN25 | 30 | 22,0 | DN20 | 26 | 3 |
| 6671027 | Ø35x22 | 35,0 | DN32 | 38 | 22,0 | DN20 | 26 | 3 |
| 6671038 | Ø35x28 | 35,0 | DN32 | 32 | 28,0 | DN25 | 28 | 4 |
| 6671049 | Ø42x22 | 42,0 | DN40 | 56 | 22,0 | DN20 | 23 | 0 |
| 6671051 | Ø42x28 | 42,0 | DN40 | 50 | 28,0 | DN25 | 30 | 6 |
| 6671060 | Ø42x35 | 42,0 | DN40 | 44 | 35,0 | DN32 | 27 | 2 |
| 6671071 | Ø54x35 | 54,0 | DN50 | 59 | 35,0 | DN32 | 27 | 2 |
| 6671082 | Ø54x42 | 54,0 | DN50 | 33 | 42,0 | DN40 | 38 | 2 |
| Farbe | kupfer |
|---|---|
| Materialien | Kupfer (CW024A (UNS C12200)) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade, Reduktion |
| Verbindung | Rohrende, Press (V) |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | SudoPress Kupfer |
| Produkttyp | SP5243V |
| UNSPS | 40173613 |
 SP5243V Bild |
jpg | Herunterladen |
SudoPress Copper DVGW Water Zertifikaten |
Herunterladen | |
SudoPress Copper WRAS Zertifikaten |
Herunterladen | |
SudoPress Koper KIWA Zertifikaten |
Herunterladen | |
VSH SudoPress Copper 15-54mm RISE ENG Zertifikaten |
Herunterladen | |
VSH SudoPress Copper Avis Technique Zertifikaten |
Herunterladen | |
VSH SudoPress Copper-ACS Zertifikaten |
Herunterladen | |
VSH SudoPress TSU Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
VSH SudoPress Copper 15-54mm RISE SE Zertifikaten |
Herunterladen | |
VSH SudoPress instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Kupfer |
| Werkstoffgüte Anschluss 1 | Cu-DHP (CW024A) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Kupfer |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Ja |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Zapfen/Rohrende |
| Anschluss 2 | Pressmuffe |
| Konturcode Verbindung 2 | V |
| Hauptfarbe Fitting | Kupfer |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 110°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 230°F |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Ja |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| Zertifiziert nach NF 545 | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Gastec QA - AR 214 (H2) | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
6558519 | VSH SudoPress O-ring FPM LBP 15 |
 |
6569816 | VSH SudoPress O-Ring EPDM LBP 15 |
 |
6211898 | Entgrater für Edel- und C-Stahlrohr 12-54 |
 |
6580013 | Novopress Backe PB1 V15 |
 |
6580079 | Novopress Backe PB2 V15 |
|
6558508 | VSH SudoPress O-ring FPM LBP 12 |
|
6569805 | VSH SudoPress O-Ring EPDM LBP 12 |
|
6580002 | Novopress Backe PB1 V12 |
|
6580068 | Novopress Backe PB2 V12 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 |
|
6580024 | Novopress Backe PB1 V18 |
|
6580081 | Novopress Backe PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 |
|
6580035 | Novopress Backe PB1 V22 |
|
6580090 | Novopress Backe PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 |
|
6580046 | Novopress Backe PB1 V28 |
|
6580101 | Novopress Backe PB2 V28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 |
|
6580112 | Novopress Backe PB2 V35 |
|
6580057 | Novopress Backe PB1 V35 |
|
6673425 | VSH SudoPress Kupfer O-ring FPM LBP 42 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 |
|
6580123 | Novopress Backe PB2 V42 |
|
6580156 | Novopress Schlinge snap on V42 |
|
6674969 | VSH SudoPress Kupfer O-ring FPM LBP 14 |
|
6673431 | VSH SudoPress Kupfer O-Ring EPDM LBP 14 |
|
6580266 | Novopress Backe PB1 V14 |
|
6580288 | Novopress Backe PB2 V14 |
|
6674973 | VSH SudoPress Kupfer O-ring FPM LBP 16 |
|
6673435 | VSH SudoPress Kupfer O-Ring EPDM LBP 16 |
|
6580277 | Novopress Backe PB1 V16 |
|
6580299 | Novopress Backe PB2 V16 |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
6569805 | VSH SudoPress O-Ring EPDM LBP 12 | 1 |
|
6673431 | VSH SudoPress Kupfer O-Ring EPDM LBP 14 | 1 |
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 | 1 |
|
6673435 | VSH SudoPress Kupfer O-Ring EPDM LBP 16 | 1 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 | 1 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 | 1 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 | 1 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 | 1 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 | 1 |
