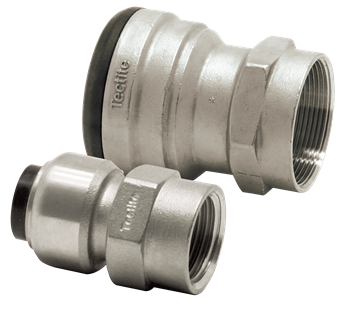

VSH Tectite 316 Übergangsmuffe (Steck x a )

Gruppe: TS2

VSH Tectite 316 TS2 ist eine Übergangsmuffe mit einem Steckanschluss und einem Innengewinde. Durch den Einsatz von VSH Tectite verwenden Sie eine erstklassige Steckverbindung mit einzigartiger Technologie. VSH Tectite bietet eine Rohrleitung, die für häusliche und leicht gewerbliche Anwendungen geeignet ist.

  • demontierbar
  • keine Arbeiten mit offener Flamme
  • Elektrisch leitend
  • ausgestattet mit allen relevanten Zulassungen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

Kitemark

Kitemark

CSN

CSN

DVGW Wasser

DVGW Wasser

KIWA

KIWA

UK water regulation 4

UK water regulation 4

WRAS

WRAS

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

4756081

Abmessung

15xG1/2"

L x B x H

42x25x25 mm

Gewicht

0,06 kg

Verpackung

Beutel (10 stk)

GTIN

05022050252074

Artikelnummer

4756092

Abmessung

18xG1/2"

L x B x H

42x28x28 mm

Gewicht

0,06 kg

Verpackung

Beutel (5 stk)

GTIN

05022050252111

Artikelnummer

4756103

Abmessung

18xG3/4"

L x B x H

44x32x32 mm

Gewicht

0,08 kg

Verpackung

Beutel (5 stk)

GTIN

05022050252142

Artikelnummer

4756114

Abmessung

22xG1/2"

L x B x H

47x34x34 mm

Gewicht

0,07 kg

Verpackung

Beutel (5 stk)

GTIN

05022050252210

Artikelnummer

4756125

Abmessung

22xG3/4"

L x B x H

47x34x34 mm

Gewicht

0,1 kg

Verpackung

Beutel (5 stk)

GTIN

05022050252241

Artikelnummer

4756136

Abmessung

22xG1"

L x B x H

51x40x40 mm

Gewicht

0,16 kg

Verpackung

Beutel (5 stk)

GTIN

05022050252272

Artikelnummer

4756147

Abmessung

28xG3/4"

L x B x H

49x43x43 mm

Gewicht

0,11 kg

Verpackung

Beutel (2 stk)

GTIN

05022050252302

Artikelnummer

4756158

Abmessung

28xG1"

L x B x H

55x43x43 mm

Gewicht

0,16 kg

Verpackung

Beutel (2 stk)

GTIN

05022050252333

Artikelnummer

4756169

Abmessung

35xG1 1/4"

L x B x H

84x60x60 mm

Gewicht

0,3 kg

Verpackung

Beutel (1 stk)

GTIN

05022050252357

Artikelnummer

4756171

Abmessung

42xG1 1/2"

L x B x H

89x71x71 mm

Gewicht

0,51 kg

Verpackung

Beutel (1 stk)

GTIN

05022050252371

Artikelnummer

4756180

Abmessung

54xG2"

L x B x H

100x83x83 mm

Gewicht

0,58 kg

Verpackung

Beutel (1 stk)

GTIN

05022050252395

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

slw2

Artikelnummer

4756081

size

15xG1/2"

d1

15,0

DN1

DN12

l1

25

z1

1

d2

21,3

DN2

1/2" (DN15)

l2

17

slw2

25

Artikelnummer

4756092

size

18xG1/2"

d1

18,0

DN1

DN15

l1

25

z1

1

d2

21,3

DN2

1/2" (DN15)

l2

17

slw2

28

Artikelnummer

4756103

size

18xG3/4"

d1

18,0

DN1

DN15

l1

27

z1

3

d2

26,9

DN2

3/4" (DN20)

l2

17

slw2

32

Artikelnummer

4756114

size

22xG1/2"

d1

22,0

DN1

DN20

l1

30

z1

3

d2

21,3

DN2

1/2" (DN15)

l2

17

slw2

25

Artikelnummer

4756125

size

22xG3/4"

d1

22,0

DN1

DN20

l1

30

z1

3

d2

26,9

DN2

3/4" (DN20)

l2

17

slw2

32

Artikelnummer

4756136

size

22xG1"

d1

22,0

DN1

DN20

l1

28

z1

1

d2

33,7

DN2

1" (DN25)

l2

23

slw2

28

Artikelnummer

4756147

size

28xG3/4"

d1

28,0

DN1

DN25

l1

32

z1

1

d2

26,9

DN2

3/4" (DN20)

l2

17

slw2

32

Artikelnummer

4756158

size

28xG1"

d1

28,0

DN1

DN25

l1

32

z1

1

d2

33,7

DN2

1" (DN25)

l2

23

slw2

38

Artikelnummer

4756169

size

35xG1 1/4"

d1

35,0

DN1

DN32

l1

59

z1

2

d2

42,2

DN2

1 1/4" (DN32)

l2

25

slw2

48

Artikelnummer

4756171

size

42xG1 1/2"

d1

42,0

DN1

DN40

l1

64

z1

2

d2

48,3

DN2

1 1/2" (DN40)

l2

25

slw2

54

Artikelnummer

4756180

size

54xG2"

d1

54,0

DN1

DN50

l1

70

z1

1

d2

60,3

DN2

2" (DN50)

l2

30

slw2

65

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Formen

Gerade

Verbindung

Stecken, G - Zylindrisches Innengewinde (BSPP)

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings (Demontierbar)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73072980

Marke

VSH

Serie

Tectite 316

Produkttyp

TS2

UNSPS

40172507

Technisch

Max. Betriebsdruck (bar)

value depends on the item view items

Min. Betriebstemperatur Medium

-24 °C

Max. Betriebstemperatur Medium

114 °C

Spitzentemperatur Medium

114 °C

image for Diagram

Diagramm | jpg

Diagram

Installations- & Wartungsdokument | pdf

VSH Tectite installation instructions

image for TS2_Combi

Bild | png

TS2_Combi

Zertifikat | pdf

240702052 WRAS Certificate Tectite 316

Zertifikat | pdf

CSN Tectite PRO/Classic/Sprint/316

Zertifikat | pdf

DVGW VSH Tectite 316

Zertifikat | pdf

Pegler_BSI_All_Fittings_KM_15121

image for TS2

Bild | png

TS2

Zertifikat | pdf

Tectite Push KIWA

Zertifikat | pdf

VSH Tectite 316 NSF

Zertifikat | pdf

VSH Tectite 316 WRAS

image for Diagram

Diagramm | jpg

Diagram

image for TS2_35-54

Bild | png

TS2_35-54

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Nein

Eigenschaften

Anschluss 1

Wert

Einsteck (Push-Fitting)

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch (BSPP)

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-24°C - 114°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-11,2°F - 237,2°F

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Ja

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein

Artikelnummer

carbon footprint (A-C) CO2-Fußabdruck

Datenquelle

Artikelnummer

4756081

carbon footprint (A-C) CO2-Fußabdruck

0,39kgCO2e

Datenquelle

TM65

Artikelnummer

4756092

carbon footprint (A-C) CO2-Fußabdruck

0,57kgCO2e

Datenquelle

TM65

Artikelnummer

4756103

carbon footprint (A-C) CO2-Fußabdruck

0,57kgCO2e

Datenquelle

TM65

Artikelnummer

4756114

carbon footprint (A-C) CO2-Fußabdruck

0,51kgCO2e

Datenquelle

TM65

Artikelnummer

4756125

carbon footprint (A-C) CO2-Fußabdruck

0,69kgCO2e

Datenquelle

TM65

Artikelnummer

4756136

carbon footprint (A-C) CO2-Fußabdruck

1,15kgCO2e

Datenquelle

TM65

Artikelnummer

4756147

carbon footprint (A-C) CO2-Fußabdruck

0,79kgCO2e

Datenquelle

TM65

Artikelnummer

4756158

carbon footprint (A-C) CO2-Fußabdruck

1,17kgCO2e

Datenquelle

TM65

Artikelnummer

4756169

carbon footprint (A-C) CO2-Fußabdruck

3,03kgCO2e

Datenquelle

TM65

Artikelnummer

4756171

carbon footprint (A-C) CO2-Fußabdruck

3,99kgCO2e

Datenquelle

TM65

Artikelnummer

4756180

carbon footprint (A-C) CO2-Fußabdruck

4,5kgCO2e

Datenquelle

TM65
