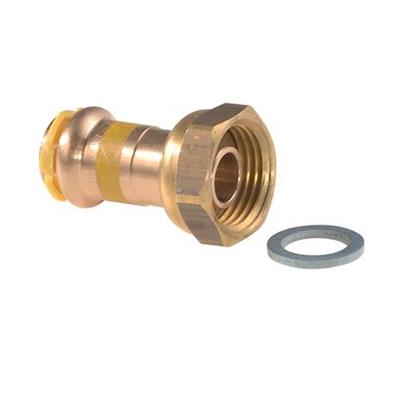

VSH SudoPress Kupfer Gas halbe Verschraubung ohne Dichtung (Press x Innengewinde)

Gruppe: SPG-RC-JPG

VSH SudoPress SPG-RC-JPG ist eine halbe Gas Verschraubung ohne Dichtung mit einer Pressverbindung und einem Innengewinde, die für Rohre aus Kupfer verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.
  • doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe
Halbe Verschraubungen sind für die Kombination mit einem Außengewinde vorgesehen, dass eine entsprechende Auflage der Flachdichtung garantiert. In der Regel handelt es sich hierbei um ein paralleles (G-Gewinde). Von einer Verwendung mit konischem (R-Außengewinde) ist abzuraten, da keine ausreichende Auflage der Flachdichtung garantieren werden kann.
  1. prüfen Sie die Qualität und die Unversehrtheit der Flachdichtung. Die Flachdichtung- und die Auflageflächen des Gewindes müssen frei von Verunreinigungen und Vertiefungen (Riefen/Kerben) sein
  2. die halbe Verschraubung mit der Flachdichtung auf das geeignete Außengewinde (G-Gewinde) montieren und handfest anziehen. Achten Sie dabei auf den richtigen Sitz der Flachdichtung
  3. anschließend die Verschraubung mit einem passenden Maulschlüssel 1/8 bis 1/4 Umdrehungen anziehen. Ein Überdrehen der halben Verschraubung, kann zu einer Beschädigung der Verschraubung als auch zu einer Beschädigung und/oder Verschiebung der Flachdichtung führen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Erdgas

Erdgas

Druckluft

Druckluft

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

ATG-Sert

ATG-Sert

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

6675009

Abmessung

12xG1/2

L x B x H

42x24x24 mm

Gewicht

0,05 kg

Verpackung

Beutel (5 stk)

GTIN

03430651369923

Artikelnummer

6675011

Abmessung

14xG1/2

L x B x H

49x24x24 mm

Gewicht

0,06 kg

Verpackung

Beutel (5 stk)

GTIN

03430651369930

Artikelnummer

6675020

Abmessung

16xG1/2

L x B x H

49x24x24 mm

Gewicht

0,06 kg

Verpackung

Beutel (2 stk)

GTIN

03430651369947

Artikelnummer

6675042

Abmessung

18xG1/2

L x B x H

52x24x24 mm

Gewicht

0,06 kg

Verpackung

Beutel (2 stk)

GTIN

03430651369954

Artikelnummer

6675031

Abmessung

16xG3/4

L x B x H

41x32x32 mm

Gewicht

0,08 kg

Verpackung

Beutel (5 stk)

GTIN

03430651369961

Artikelnummer

6675053

Abmessung

18xG3/4

L x B x H

46x32x32 mm

Gewicht

0,09 kg

Verpackung

Beutel (5 stk)

GTIN

03430651369978

Artikelnummer

6675064

Abmessung

22xG3/4

L x B x H

53x32x32 mm

Gewicht

0,1 kg

Verpackung

Beutel (5 stk)

GTIN

03430651369985

Artikelnummer

6675075

Abmessung

22xG1

L x B x H

43x41x41 mm

Gewicht

0,13 kg

Verpackung

Beutel (2 stk)

GTIN

03430651369992

Artikelnummer

6675097

Abmessung

28xG1 1/4

L x B x H

46x50x50 mm

Gewicht

0,19 kg

Verpackung

Beutel (2 stk)

GTIN

03430651370004

Artikelnummer

6675108

Abmessung

35xG1 1/2

L x B x H

51x55x55 mm

Gewicht

0,24 kg

Verpackung

Beutel (2 stk)

GTIN

03430651370011

Artikelnummer

6675119

Abmessung

42xG2

L x B x H

61x70x70 mm

Gewicht

0,44 kg

Verpackung

Beutel (2 stk)

GTIN

03430651370028

Artikelnummer

6675086

Abmessung

28xG1

L x B x H

57x41x41 mm

Gewicht

0,16 kg

Verpackung

Beutel (2 stk)

GTIN

03430651370189

Artikelnummer

size

d1

DN1

l1

z1

DN2

l2

z2

Artikelnummer

6675009

size

12xG1/2

d1

12,0

DN1

DN10

l1

31

z1

13

DN2

1/2" (DN15)

l2

11

z2

5

Artikelnummer

6675011

size

14xG1/2

d1

14,0

DN1

DN12

l1

38

z1

16

DN2

1/2" (DN15)

l2

11

z2

3

Artikelnummer

6675020

size

16xG1/2

d1

16,0

DN1

DN12

l1

39

z1

17

DN2

1/2" (DN15)

l2

11

z2

3

Artikelnummer

6675042

size

18xG1/2

d1

18,0

DN1

DN15

l1

37

z1

15

DN2

1/2" (DN15)

l2

15

z2

5

Artikelnummer

6675031

size

16xG3/4

d1

16,0

DN1

DN12

l1

28

z1

6

DN2

3/4" (DN20)

l2

13

z2

3

Artikelnummer

6675053

size

18xG3/4

d1

18,0

DN1

DN15

l1

33

z1

11

DN2

3/4" (DN20)

l2

13

z2

5

Artikelnummer

6675064

size

22xG3/4

d1

22,0

DN1

DN20

l1

40

z1

17

DN2

3/4" (DN20)

l2

13

z2

5

Artikelnummer

6675075

size

22xG1

d1

22,0

DN1

DN20

l1

28

z1

5

DN2

1" (DN25)

l2

15

z2

5

Artikelnummer

6675097

size

28xG1 1/4

d1

28,0

DN1

DN25

l1

30

z1

6

DN2

1 1/4" (DN32)

l2

16

z2

5

Artikelnummer

6675108

size

35xG1 1/2

d1

35,0

DN1

DN32

l1

33

z1

10

DN2

1 1/2" (DN40)

l2

18

z2

6

Artikelnummer

6675119

size

42xG2

d1

42,0

DN1

DN40

l1

40

z1

4

DN2

2" (DN50)

l2

21

z2

6

Artikelnummer

6675086

size

28xG1

d1

28,0

DN1

DN25

l1

43

z1

19

DN2

1" (DN25)

l2

14

z2

5

technical drawing for product

Eigenschaften

Farbe

rotguss

Materialien

Rotguss, Messing (CW617N, EN CC499K)

Verarbeitung

Keine

Formen

Gerade

Verbindung

Press (V), Mutter

Abdichtung

HNBR

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

SudoPress Kupfer Gas

Produkttyp

SPG-RC-JPG

UNSPS

40174907

SCIP

5cf0b298-027a-4aed-9537-63ab9cac8f2d

Technisch

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

70 °C

image for SPG-FP

Bild | jpg

SPG-FP

image for Diagram

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH SudoPress gas installation instructions

Zertifikat | pdf

EPD VSH SudoPress Copper Gas

Link zum Blatt | pdf

SDS-VSH_SudoPress_Copper_brass-gunmetal

Zertifikat | pdf

VSH SudoPress Copper ATG-Sert 001

Zertifikat | pdf

VSH SudoPress Copper ATG-Sert 002

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Bronze

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

2-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

V

Eigenschaften

Anschluss 2

Wert

Überwurfmutter

Eigenschaften

Hauptfarbe Fitting

Wert

Bronze

Eigenschaften

Material Dichtung

Wert

Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 70°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 158°F

Eigenschaften

Mit Dichtungsmaterial

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Artikelnummer

carbon footprint (A1-A3) Produktionszyklus

carbon footprint (A-C) CO2-Fußabdruck

carbon footprint (A-D) Lebenszyklus

Datenquelle

Artikelnummer

6675009

carbon footprint (A1-A3) Produktionszyklus

0,23kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,24kgCO2e

carbon footprint (A-D) Lebenszyklus

0,17kgCO2e

Datenquelle

EPD

Artikelnummer

6675011

carbon footprint (A1-A3) Produktionszyklus

0,27kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,29kgCO2e

carbon footprint (A-D) Lebenszyklus

0,2kgCO2e

Datenquelle

EPD

Artikelnummer

6675020

carbon footprint (A1-A3) Produktionszyklus

0,28kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,29kgCO2e

carbon footprint (A-D) Lebenszyklus

0,21kgCO2e

Datenquelle

EPD

Artikelnummer

6675042

carbon footprint (A1-A3) Produktionszyklus

0,3kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,32kgCO2e

carbon footprint (A-D) Lebenszyklus

0,23kgCO2e

Datenquelle

EPD

Artikelnummer

6675031

carbon footprint (A1-A3) Produktionszyklus

0,38kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,39kgCO2e

carbon footprint (A-D) Lebenszyklus

0,28kgCO2e

Datenquelle

EPD

Artikelnummer

6675053

carbon footprint (A1-A3) Produktionszyklus

0,42kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,44kgCO2e

carbon footprint (A-D) Lebenszyklus

0,32kgCO2e

Datenquelle

EPD

Artikelnummer

6675064

carbon footprint (A1-A3) Produktionszyklus

0,49kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,51kgCO2e

carbon footprint (A-D) Lebenszyklus

0,36kgCO2e

Datenquelle

EPD

Artikelnummer

6675075

carbon footprint (A1-A3) Produktionszyklus

0,66kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,69kgCO2e

carbon footprint (A-D) Lebenszyklus

0,49kgCO2e

Datenquelle

EPD

Artikelnummer

6675097

carbon footprint (A1-A3) Produktionszyklus

0,96kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,01kgCO2e

carbon footprint (A-D) Lebenszyklus

0,72kgCO2e

Datenquelle

EPD

Artikelnummer

6675108

carbon footprint (A1-A3) Produktionszyklus

1,18kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,24kgCO2e

carbon footprint (A-D) Lebenszyklus

0,88kgCO2e

Datenquelle

EPD

Artikelnummer

6675119

carbon footprint (A1-A3) Produktionszyklus

2,16kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

2,26kgCO2e

carbon footprint (A-D) Lebenszyklus

1,62kgCO2e

Datenquelle

EPD

Artikelnummer

6675086

carbon footprint (A1-A3) Produktionszyklus

0,82kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,85kgCO2e

carbon footprint (A-D) Lebenszyklus

0,61kgCO2e

Datenquelle

EPD
