SP8359GV
VSH SudoPress SP8359GV ist eine halbe C-Stahl Verschraubung, die für Rohre aus C-Stahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6560114 | 18xG3/4" | 0,04 kg | 43x29x29 mm | Beutel (5 stk) | 03430651369817 |
| 6560125 | 22xG1" | 0,12 kg | 47x37x37 mm | Beutel (5 stk) | 03430651369824 |
| 6560136 | 28xG1 1/4" | 0,16 kg | 48x45x45 mm | Beutel (5 stk) | 03430651369831 |
| 6563051 | 35xG1 1/2 | 0,2 kg | 51x60x60 mm | Beutel (4 stk) | 08711985331349 |
| 6563062 | 42xG1 3/4 | 0,25 kg | 58x60x60 mm | Beutel (4 stk) | 08711985331356 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|---|
| 6560114 | 18xG3/4" | 18,0 | DN15 | 35 | 13 | 26,9 | 3/4" (DN20) | 8 | 2 | 25 |
| 6560125 | 22xG1" | 22,0 | DN20 | 37 | 14 | 33,7 | 1" (DN25) | 10 | 2 | 32 |
| 6560136 | 28xG1 1/4" | 28,0 | DN25 | 38 | 14 | 42,4 | 1 1/4" (DN32) | 10 | 2 | 39 |
| 6563051 | 35xG1 1/2 | 35,0 | DN32 | 40 | 15 | 48,3 | 1 1/2" (DN40) | 11 | 2 | 52 |
| 6563062 | 42xG1 3/4 | 42,0 | DN40 | 47 | 11 | 1 3/4" (DN40) | 11 | 2 | 52 |
| Farbe | silber |
|---|---|
| Materialien | Stahl (St 34.2 (1.0034)) |
| Verarbeitung | Verzinkt |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade, Reduktion |
| Verbindung | Press (V), Mutter |
| Abdichtung | EPDM |
| Produktgruppe | Fittings (Mehrteilig) |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 73079980 |
| Herkunfstland | Niederlande |
| Marke | VSH |
| Serie | SudoPress C-Stahl |
| Produkttyp | SP8359GV |
| UNSPS | 40174902 |
| SCIP | fc8a7776-129f-4bcf-803a-cdca5d6c21c6 |
SDS-VSH_SudoPress_Carbon Link zum Blatt |
Herunterladen | |

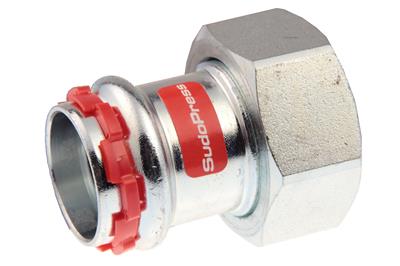

 SP8359GV Bild |
jpg | Herunterladen |
VSH SudoPress Carbon CSTB Zertifikaten |
Herunterladen | |
VSH SudoPress Carbon RISE Zertifikaten |
Herunterladen | |
VSH SudoPress TSU Zertifikaten |
Herunterladen | |
VSH_SudoPress_Carbon-SPF Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
VSH SudoPress instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Form | gerade |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | V |
| Anschluss 2 | Überwurfmutter |
| Hauptfarbe Fitting | grau |
| Druckstufe Flansch | PN 16 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Arbeitslänge Anschluss 2 | 2mm |
| Arbeitslänge Anschluss 2 (imperial) | 0,08" |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 110°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 230°F |
| Verschlossen | Nein |
| Verbindungsanzeige | Ja |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
6558521 | VSH SudoPress O-ring FPM LBP 18 |
 |
6569827 | VSH SudoPress O-Ring EPDM LBP 18 |
 |
6211898 | Entgrater für Edel- und C-Stahlrohr 12-54 |
 |
6340719 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 18x1,2 Kleinbundel |
|
6204693 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 18x1,2 |
 |
6205166 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=6m) |
|
6206288 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=3m) |
|
6209940 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=6m) handbundel |
 |
6580024 | Novopress Backe PB1 V18 |
 |
6580081 | Novopress Backe PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 |
|
6340721 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 22x1,5 Kleinbundel |
|
6204704 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 22x1,5 |
|
6205177 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=6m) |
|
6206299 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=3m) |
|
6209951 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=6m) handbundel |
|
6580035 | Novopress Backe PB1 V22 |
|
6580090 | Novopress Backe PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 |
|
6340730 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 28x1,5 Kleinbundel |
|
6204715 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 28x1,5 |
|
6205188 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=6m) |
|
6206301 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=3m) |
|
6209962 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=6m) handbundel |
|
6580046 | Novopress Backe PB1 V28 |
|
6580101 | Novopress Backe PB2 V28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 |
|
6340741 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 35x1,5 Kleinbundel |
|
6204726 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 35x1,5 |
|
6205199 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=6m) |
|
6206310 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=3m) |
|
6203923 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=6m) handbundel |
|
6580112 | Novopress Backe PB2 V35 |
|
6580057 | Novopress Backe PB1 V35 |
|
6558563 | VSH SudoPress C-Stahl/Edelstahl O-ring FPM LBP 42 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 |
|
6340752 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 42x1,5 Kleinbundel |
|
6204737 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 42x1,5 |
|
6205201 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=6m) |
|
6206321 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=3m) |
|
6203934 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=6m) handbundel |
|
6580123 | Novopress Backe PB2 V42 |
|
6580156 | Novopress Schlinge snap on V42 |
 |
6568122 | VSH SudoPress Flachdichtung EPDM 15-18 DN12-15 |
|
6568133 | VSH SudoPress Flachdichtung EPDM 22 DN20 |
|
6568144 | VSH SudoPress Flachdichtung EPDM 28 DN25 |
|
6568155 | VSH SudoPress Flachdichtung EPDM 35 DN32 |
|
6568166 | VSH SudoPress Flachdichtung EPDM 42 DN40 |
 |
6118301 | VSH XPress C- und EdelStahl Flachdichtung FPM 15-18 DN12-15 |
|
6118310 | VSH XPress C- und EdelStahl Flachdichtung FPM 22 DN20 |
|
6118321 | VSH XPress C- und EdelStahl Flachdichtung FPM 28 DN25 |
|
6118332 | VSH XPress C- und EdelStahl Flachdichtung FPM 35 DN32 |
|
6118343 | VSH XPress C- und EdelStahl Flachdichtung FPM 42 DN40 |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 | 1 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 | 1 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 | 1 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 | 1 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 | 1 |
|
6568122 | VSH SudoPress Flachdichtung EPDM 15-18 DN12-15 | 1 |
|
6568133 | VSH SudoPress Flachdichtung EPDM 22 DN20 | 1 |
|
6568144 | VSH SudoPress Flachdichtung EPDM 28 DN25 | 1 |
|
6568155 | VSH SudoPress Flachdichtung EPDM 35 DN32 | 1 |
|
6568166 | VSH SudoPress Flachdichtung EPDM 42 DN40 | 1 |
