group: SP8130GV

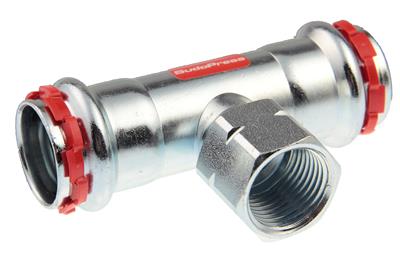

VSH SudoPress SP8130GV ist ein C-Stahl T-Stück mit zwei Pressverbindungen und einem Innengewinde, das für Rohre aus C-Stahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.
Heizung
Kühlung
Druckluft
Solarenergie
Vacuum
Gebäudeinstallation
Industrie
RISE
SPF
TSU
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6561161 | 15xRp1/2"x15 | 0,08 kg | 76x48x28 mm | Beutel (5 stk) | 03430651368599 |
| 6561170 | 18xRp1/2"x18 | 0,09 kg | 79x50x28 mm | Beutel (5 stk) | 03430651368605 |
| 6561192 | 22xRp1/2"x22 | 0,12 kg | 86x55x31 mm | Beutel (5 stk) | 03430651368629 |
| 6561203 | 22xRp3/4"x22 | 0,14 kg | 86x58x35 mm | Beutel (5 stk) | 03430651368636 |
| 6561214 | 28xRp1/2"x28 | 0,14 kg | 94x61x37 mm | Beutel (5 stk) | 03430651368643 |
| 6561225 | 28xRp3/4"x28 | 0,17 kg | 94x64x37 mm | Beutel (5 stk) | 03430651368650 |
| 6561236 | 35xRp1/2"x35 | 0,19 kg | 104x68x44 mm | Beutel (5 stk) | 03430651368667 |
| 6561247 | 35xRp3/4"x35 | 0,2 kg | 104x71x44 mm | Beutel (5 stk) | 03430651368674 |
| 6561258 | 42xRp1/2"x42 | 0,31 kg | 136x75x54 mm | Beutel (1 stk) | 03430650368682 |
| 6561269 | 42xRp3/4"x42 | 0,33 kg | 136x78x54 mm | Beutel (1 stk) | 03430650368699 |
| 6561271 | 54xRp1/2"x54 | 0,42 kg | 158x87x66 mm | Beutel (1 stk) | 03430650368705 |
| 6563128 | 54xRp3/4x54 | 0,45 kg | 158x76x66 mm | Beutel (2 stk) | 08711985331417 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6561161 | 15xRp1/2"x15 | 15,0 | DN12 | 38 | 16 | 21,3 | 1/2" (DN15) | 37 | 22 | 24 | 15,0 | DN12 | 38 | 16 |
| 6561170 | 18xRp1/2"x18 | 18,0 | DN15 | 39 | 17 | 21,3 | 1/2" (DN15) | 37 | 22 | 24 | 18,0 | DN15 | 39 | 17 |
| 6561192 | 22xRp1/2"x22 | 22,0 | DN20 | 43 | 20 | 21,3 | 1/2" (DN15) | 39 | 24 | 24 | 22,0 | DN20 | 43 | 20 |
| 6561203 | 22xRp3/4"x22 | 22,0 | DN20 | 43 | 20 | 26,9 | 3/4" (DN20) | 42 | 26 | 30 | 22,0 | DN20 | 43 | 20 |
| 6561214 | 28xRp1/2"x28 | 28,0 | DN25 | 47 | 23 | 21,3 | 1/2" (DN15) | 42 | 27 | 24 | 28,0 | DN25 | 47 | 23 |
| 6561225 | 28xRp3/4"x28 | 28,0 | DN25 | 47 | 23 | 26,9 | 3/4" (DN20) | 45 | 29 | 30 | 28,0 | DN25 | 47 | 23 |
| 6561236 | 35xRp1/2"x35 | 35,0 | DN32 | 52 | 27 | 21,3 | 1/2" (DN15) | 46 | 31 | 24 | 35,0 | DN32 | 52 | 27 |
| 6561247 | 35xRp3/4"x35 | 35,0 | DN32 | 52 | 27 | 26,9 | 3/4" (DN20) | 49 | 32 | 30 | 35,0 | DN32 | 52 | 27 |
| 6561258 | 42xRp1/2"x42 | 42,0 | DN40 | 68 | 32 | 21,3 | 1/2" (DN15) | 48 | 33 | 24 | 42,0 | DN40 | 68 | 32 |
| 6561269 | 42xRp3/4"x42 | 42,0 | DN40 | 68 | 32 | 26,9 | 3/4" (DN20) | 51 | 35 | 30 | 42,0 | DN40 | 68 | 32 |
| 6561271 | 54xRp1/2"x54 | 54,0 | DN50 | 79 | 38 | 21,3 | 1/2" (DN15) | 54 | 39 | 24 | 54,0 | DN50 | 79 | 38 |
| 6563128 | 54xRp3/4x54 | 54,0 | DN50 | 79 | 38 | 26,9 | 3/4" (DN20) | 43 | 41 | 30 | 54,0 | DN50 | 79 | 38 |
| Farbe | silber |
|---|---|
| Materialien | Stahl (St 34.2 (1.0034)) |
| Verarbeitung | Verzinkt |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | T-Stück, Reduktion (90º) |
| Verbindung | Press (V), Rp - Innengewinde zylindrisch |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM-Klasse | EC003025 Fitting mit 3 Anschlüssen |
| Intrastat-Nummer | 73079980 |
| Marke | VSH |
| Serie | SudoPress C-Stahl |
| Produkttyp | SP8130GV |
| UNSPS | 40174602 |
| SCIP | fc8a7776-129f-4bcf-803a-cdca5d6c21c6 |
EPD VSH SudoPress Carbon Environmental Product Declaration |
Herunterladen | |
SDS-VSH_SudoPress_Carbon Link zum Blatt |
Herunterladen | |
 SP8130GV Bild |
jpg | Herunterladen |
VSH SudoPress Carbon CSTB Zertifikaten |
Herunterladen | |
VSH SudoPress Carbon RISE Zertifikaten |
Herunterladen | |
VSH SudoPress Carbon SPF Zertifikaten |
Herunterladen | |
VSH SudoPress TSU Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
VSH SudoPress instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM-Klasse | EC003025 Fitting mit 3 Anschlüssen |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
| Oberflächenschutz Anschluss 1 | galvanisch/elektrolytisch verzinkt |
| Werkstoff des Anschlusses 2 | Stahl |
| Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
| Oberflächenschutz Anschluss 2 | galvanisch/elektrolytisch verzinkt |
| Werkstoff des Anschlusses 3 | Stahl |
| Werkstoffgüte Anschluss 3 | St 34.2 (1.0034) |
| Oberflächenschutz Anschluss 3 | galvanisch/elektrolytisch verzinkt |
| Ausführung | T-Stück |
| Winkel | 90° |
| Mehrteilig | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | V |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 3 | Pressmuffe |
| Konturcode Verbindung 3 | V |
| Druckstufe Flansch | PN 16 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Hauptfarbe Fitting | grau |
| Zugfest | Ja |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 110°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 230°F |
| Mit Dichtungsmaterial | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| Mit Stoßnocken | Ja |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Ja |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Gastec QA - AR 214 (H2) | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
6558519 | VSH SudoPress O-ring FPM LBP 15 |
 |
6569816 | VSH SudoPress O-Ring EPDM LBP 15 |
 |
6211898 | Entgrater für Edel- und C-Stahlrohr 12-54 |
 |
6340708 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 15x1,2 Kleinbundel |
|
6204682 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 15x1,2 |
 |
6209931 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=6m) handbundel |
|
6206277 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=3m) |
|
6205155 | VSH SudoXPress C-Stahl verzinktes Rohr 15x1,2 (l=6m) |
 |
6580013 | Novopress Backe PB1 V15 |
 |
6580079 | Novopress Backe PB2 V15 |
|
6558521 | VSH SudoPress O-ring FPM LBP 18 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 |
|
6340719 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 18x1,2 Kleinbundel |
|
6204693 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 18x1,2 |
|
6205166 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=6m) |
|
6206288 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=3m) |
|
6209940 | VSH SudoXPress C-Stahl verzinktes Rohr 18x1,2 (l=6m) handbundel |
|
6580024 | Novopress Backe PB1 V18 |
|
6580081 | Novopress Backe PB2 V18 |
|
6558530 | VSH SudoPress O-ring FPM LBP 22 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 |
|
6340721 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 22x1,5 Kleinbundel |
|
6204704 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 22x1,5 |
|
6205177 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=6m) |
|
6206299 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=3m) |
|
6209951 | VSH SudoXPress C-Stahl verzinktes Rohr 22x1,5 (l=6m) handbundel |
|
6580035 | Novopress Backe PB1 V22 |
|
6580090 | Novopress Backe PB2 V22 |
|
6558541 | VSH SudoPress O-ring FPM LBP 28 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 |
|
6340730 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 28x1,5 Kleinbundel |
|
6204715 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 28x1,5 |
|
6205188 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=6m) |
|
6206301 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=3m) |
|
6209962 | VSH SudoXPress C-Stahl verzinktes Rohr 28x1,5 (l=6m) handbundel |
|
6580046 | Novopress Backe PB1 V28 |
|
6580101 | Novopress Backe PB2 V28 |
|
6558552 | VSH SudoPress O-ring FPM LBP 35 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 |
|
6340741 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 35x1,5 Kleinbundel |
|
6204726 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 35x1,5 |
|
6205199 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=6m) |
|
6206310 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=3m) |
|
6203923 | VSH SudoXPress C-Stahl verzinktes Rohr 35x1,5 (l=6m) handbundel |
|
6580112 | Novopress Backe PB2 V35 |
|
6580057 | Novopress Backe PB1 V35 |
|
6558563 | VSH SudoPress C-Stahl/Edelstahl O-ring FPM LBP 42 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 |
|
6340752 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 42x1,5 Kleinbundel |
|
6204737 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 42x1,5 |
|
6205201 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=6m) |
|
6206321 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=3m) |
|
6203934 | VSH SudoXPress C-Stahl verzinktes Rohr 42x1,5 (l=6m) handbundel |
|
6580123 | Novopress Backe PB2 V42 |
|
6580156 | Novopress Schlinge snap on V42 |
|
6558574 | VSH SudoPress C-Stahl/Edelstahl O-ring FPM LBP 54 |
|
6569871 | VSH SudoPress C-Stahl/Edelstahl O-Ring EPDM LBP 54 |
|
6340763 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 54x1,5 Kleinbundel |
|
6204748 | VSH SudoXPress C-Stahl verzinktes Rohr mit PP-Mantel 54x1,5 |
|
6205221 | VSH SudoXPress C-Stahl verzinktes Rohr 54x1,5 (l=6m) |
|
6206332 | VSH SudoXPress C-Stahl verzinktes Rohr 54x1,5 (l=3m) |
|
6203945 | VSH SudoXPress C-Stahl verzinktes Rohr 54x1,5 (l=6m) handbundel |
|
6580134 | Novopress Backe PB2 V54 |
|
6580167 | Novopress Schlinge snap on V54 |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 | 2 |
|
6569827 | VSH SudoPress O-Ring EPDM LBP 18 | 2 |
|
6569838 | VSH SudoPress O-Ring EPDM LBP 22 | 2 |
|
6569849 | VSH SudoPress O-Ring EPDM LBP 28 | 2 |
|
6569851 | VSH SudoPress O-Ring EPDM LBP 35 | 2 |
|
6673348 | VSH SudoPress O-Ring EPDM LBP 42 | 2 |
|
6569871 | VSH SudoPress C-Stahl/Edelstahl O-Ring EPDM LBP 54 | 2 |
