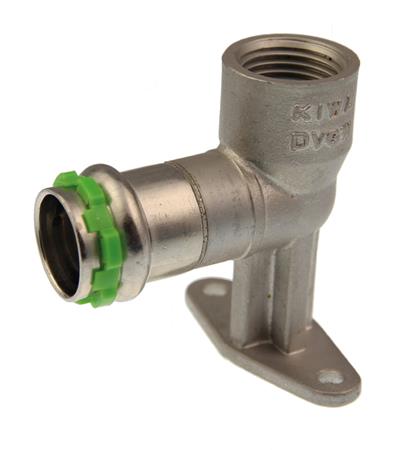

VSH SudoPress Edelstahl Wandscheibe lang (Press x Innengewinde)

SP6471GLV

VSH SudoPress SP6471GLV ist eine Wandscheibe in der langen Ausführung, mit einer Pressverbindung und einem Innengewinde, die für Rohre aus Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion

mit allen relevanten Zulassungen versehen

klare Erkennung von Material und Größe

Sortiment

Artikelnummer	Abmessung	Gewicht	L x B x H	Verpackung	GTIN
6552843	15xRp1/2"	0,13 kg	65x53x63 mm	Beutel (20 stk)	08711985331264
6552854	18xRp1/2"	0,14 kg	65x53x63 mm	Beutel (20 stk)	08711985331271

Abmessung

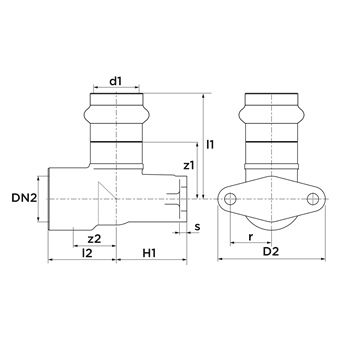

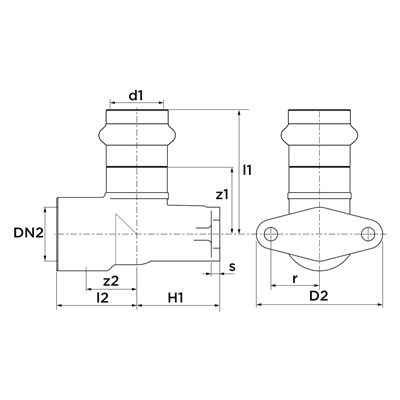

Artikelnummer	Abmessung	d1	DN1	l1	z1	d2	DN2	l2	z2	Radius	Winkel
6552843	15xRp1/2"	15,0	DN12	50	28	21,3	1/2" (DN15)	28	13	20	180
6552854	18xRp1/2"	18,0	DN15	50	28	21,3	1/2" (DN15)	28	13	20	180

Abmessungen siehe Bild oben

Eigenschaften

Farbe	silber
Materialien	Edelstahl (Edelstahl 316L (1.4404))
Verarbeitung	Keine
Hersteller	Aalberts integrated piping systems B.V. (VSH)
Formen	Deckenwinkel (180º)
Verbindung	Press (V), Rp - Innengewinde zylindrisch
Abdichtung	EPDM

Allgemein

Produktgruppe	Fittings
ETIM klasse	EC003099 Wandscheibe
Intrastat-Nummer	73072910
Marke	VSH
Serie	SudoPress Edelstahl
Produkttyp	SP6471GLV
UNSPS	40172807

Medien

EPD-VSH-SudoPress-Stainless Environmental Product Declaration	pdf	Herunterladen
SP6471GLV Bild	jpg	Herunterladen
VSH SudoPress Stainless ETA Zertifikaten	pdf	Herunterladen
VSH SudoPress stainless DVGW Water Zertifikaten	pdf	Herunterladen
VSH SudoPress stainless KIWA Zertifikaten	pdf	Herunterladen
VSH SudoPress stainless RISE Zertifikaten	pdf	Herunterladen
VSH SudoPress stainless_SVGW_Water Zertifikaten	pdf	Herunterladen
VSH_SudoPress_Stainless-SPF Zertifikaten	pdf	Herunterladen
VSH_SudoPress_Stainless_OVGW Zertifikaten	pdf	Herunterladen
Diagram Diagramm	png	Herunterladen
VSH SudoPress stainless SVGW Water (FR) Zertifikaten	pdf	Herunterladen
VSH SudoPress instructions Installations- & Wartungsdokument	pdf	Herunterladen

ETIM

Eigenschaften	Wert
ETIM klasse	EC003099 Wandscheibe
Werkstoff des Gehäuses	rostfreier Stahl
Werkstoffgüte	Edelstahl 316 L (1.4404)
Oberflächenschutz	unbehandelt
Form	rechtwinklig
Systemgebunden	Ja
Nenndurchmesser Anschluss 2	1/2 Zoll (15)
Rohraußendurchmesser Anschluss 2	21,3mm
Rohraußendurchmesser Anschluss 2 (imperial)	0,84"
Anschluss	Pressmuffe
Gewindemaß Armatur	1/2 Zoll
Länge Anschluss 1	50mm
Länge Anschluss 1 (imperial)	1,97"
Arbeitslänge Anschluss 1	28mm
Arbeitslänge Anschluss 1 (imperial)	1,1"
Wanddicke Anschluss 1	1,3mm
Länge Anschluss 2	28mm
Länge Anschluss 2 (imperial)	1,1"
Arbeitslänge Anschluss 2	13mm
Arbeitslänge Anschluss 2 (imperial)	0,51"
Länge ab Wandplatte	63mm
Mediumtemperatur (Dauerbetrieb)	-20°C - 110°C
Mediumtemperatur (Dauerbetrieb) (imperial)	-4°F - 230°F
Max. Arbeitsdruck bei 20 °C	16bar
Max. Arbeitsdruck bei 20 °C (imperial)	232,06psi
Konturcode	V
Mit Verbindungsanzeige	Ja
Mit Schutzkappe	Nein
DVGW-Siegel für Gas	Nein
DVGW-Siegel für Wasser	Ja
KIWA-Prüfsiegel	Ja
Gastec QA Prüfung	Nein
KOMO-Prüfsiegel	Nein

Zubehör

Accessoires

	Artikelnummer	Beschreibung
	6192406	VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 15x1,0 Kleinbund
	6194001	VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 15x1,0
	6193077	VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 15x1,0 Kleinbund
	6193407	VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 15x1,0
	6118068	VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=3m)
	6192307	VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=6m) Handbund
	6117914	VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=6m)
	6192417	VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 18x1,0 Kleinbund
	6194012	VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 18x1,0
	6196003	VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 18x1,2 Kleinbund
	6193418	VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 18x1,2
	6118079	VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=3m)
	6192318	VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=6m) Handbund
	6117925	VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=6m)
	6569816	VSH SudoPress O-Ring EPDM LBP 15
	6569827	VSH SudoPress O-Ring EPDM LBP 18
	6558519	VSH SudoPress O-ring FPM LBP 15
	6558521	VSH SudoPress O-ring FPM LBP 18
	6580013	Novopress Backe PB1 V15
	6580024	Novopress Backe PB1 V18
	6580079	Novopress Backe PB2 V15
	6580081	Novopress Backe PB2 V18
	6211898	Entgrater für Edel- und C-Stahlrohr 12-54
