VSH SudoPress Edelstahl Verschraubung (Press x Außengewinde)

VSH SudoPress Edelstahl Verschraubung (Press x Außengewinde)

SP6330GV

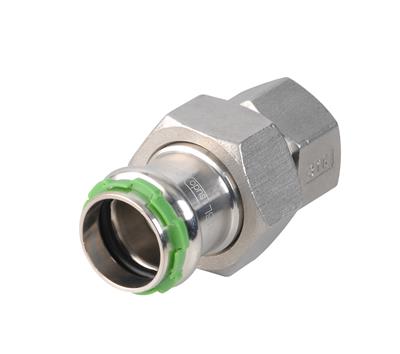

VSH SudoPress SP6330GV ist eine Verschraubung mit einer Pressverbindung und einem Innengewinde, die für Rohre aus Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

  • doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe

Anwendungen

Trinkwasser Heizung Kühlung Druckluft Solarenergie Vacuum

Einsatzbereich

Gebäudeinstallation Industrie

Zertifikate

DVGW Wasser KIWA ÖVGW Wasser RISE SPF SVGW Wasser ÜA VA (ETA)
Sortiment
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN
6550995 15xRp1/2" 0,11 kg 68x35x35 mm Beutel (5 stk) 03430651367622
6551006 15xRp3/4" 0,13 kg 68x35x35 mm Beutel (5 stk) 03430651367639
6551017 18xRp1/2" 0,11 kg 70x35x35 mm Beutel (5 stk) 03430651367646
6551028 18xRp3/4" 0,13 kg 70x35x35 mm Beutel (5 stk) 03430651367653
6551039 22xRp3/4" 0,19 kg 80x43x43 mm Beutel (5 stk) 03430651367677
6551041 22xRp1" 0,21 kg 80x43x43 mm Beutel (5 stk) 03430651367660
6551050 28xRp1" 0,36 kg 91x53x53 mm Beutel (5 stk) 03430651367684
6551061 35xRp1 1/4" 0,36 kg 100x60x60 mm Beutel (5 stk) 03430650367692
6551072 42xRp1 1/2" 0,5 kg 114x67x67 mm Beutel (1 stk) 03430650367708
6551083 54xRp2" 0,83 kg 140x87x87 mm Beutel (1 stk) 03430650367715

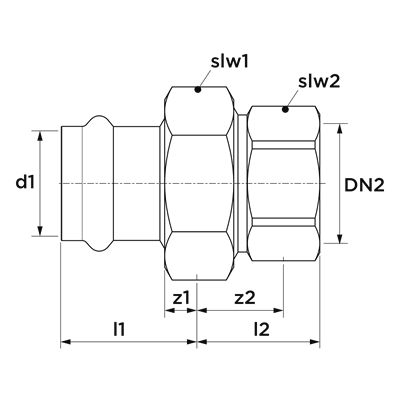

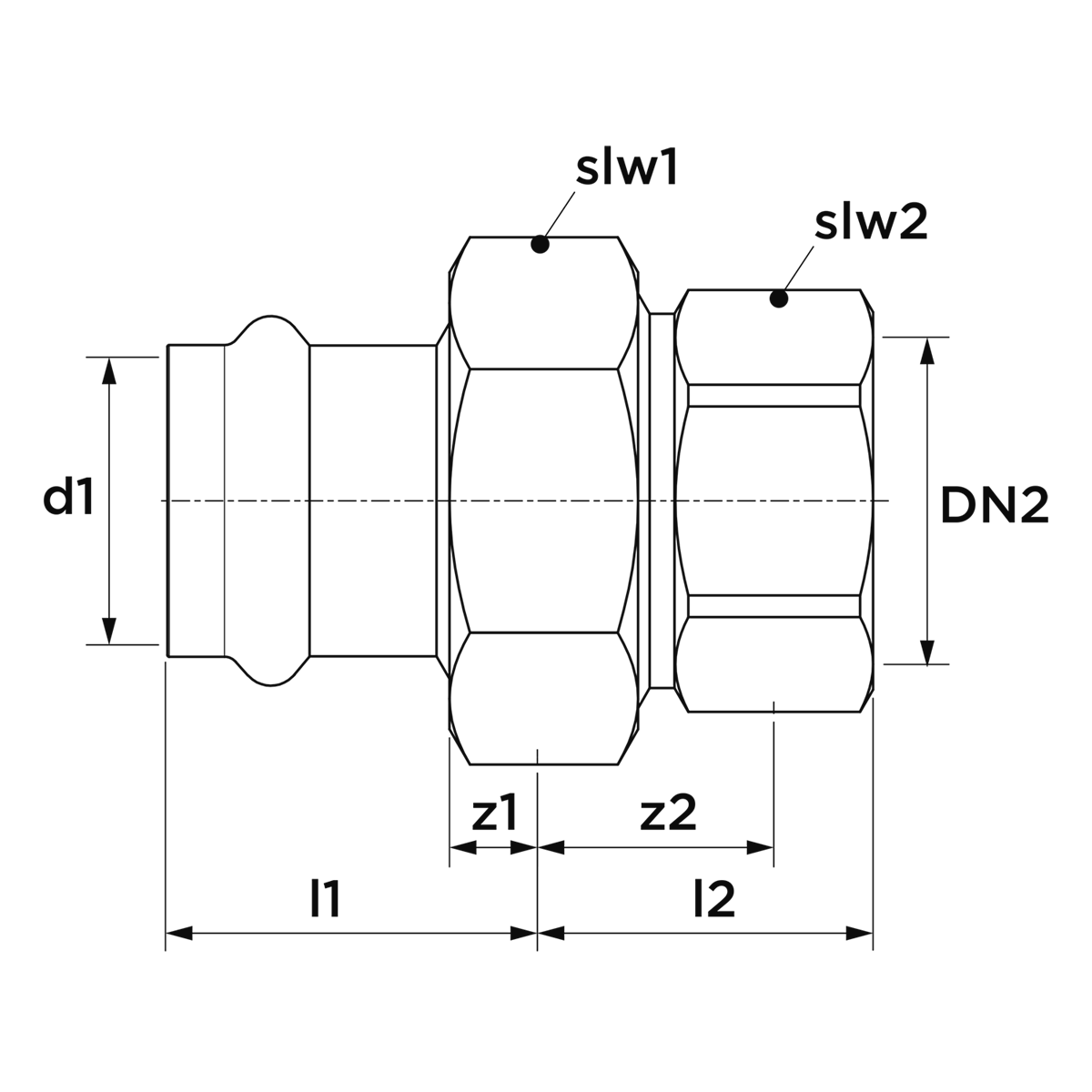

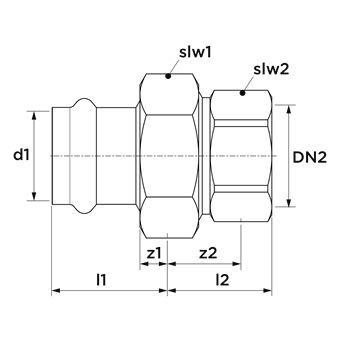

Abmessung
Artikelnummer Abmessung d1 DN1 l1 z1 slw1 d2 DN2 l2 z2 slw2
6550995 15xRp1/2" 15,0 DN12 34 12 30 21,3 1/2" (DN15) 28 18 24
6551006 15xRp3/4" 15,0 DN12 34 12 30 26,9 3/4" (DN20) 31 20 30
6551017 18xRp1/2" 18,0 DN15 35 13 30 21,3 1/2" (DN15) 28 18 24
6551028 18xRp3/4" 18,0 DN15 35 13 30 26,9 3/4" (DN20) 31 20 30
6551039 22xRp3/4" 22,0 DN20 37 14 37 26,9 3/4" (DN20) 33 22 30
6551041 22xRp1" 22,0 DN20 37 14 37 33,7 1" (DN25) 36 23 38
6551050 28xRp1" 28,0 DN25 38 14 46 33,7 1" (DN25) 34 21 38
6551061 35xRp1 1/4" 35,0 DN32 40 15 52 42,4 1 1/4" (DN32) 39 24 46
6551072 42xRp1 1/2" 42,0 DN40 47 11 58 48,3 1 1/2" (DN40) 41 27 54
6551083 54xRp2" 54,0 DN50 53 12 75 60,3 2" (DN50) 45 27 67
Abmessungen siehe Bild oben
Eigenschaften

Eigenschaften

Farbe silber
Materialien Edelstahl (Edelstahl 316L (1.4404))
Verarbeitung Keine
Hersteller Aalberts integrated piping systems B.V. (VSH)
Formen Gerade, Reduktion
Verbindung Press (V), Rp - Innengewinde zylindrisch
Abdichtung EPDM
Allgemein

Allgemein

Produktgruppe Fittings (Mehrteilig)
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer 73072910
Marke VSH
Serie SudoPress Edelstahl
Produkttyp SP6330GV
UNSPS 40174907
Medien
ETIM
Eigenschaften Wert
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1 rostfreier Stahl
Werkstoffgüte Anschluss 1 Edelstahl 316 L (1.4404)
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoff des Anschlusses 2 rostfreier Stahl
Werkstoffgüte Anschluss 2 Edelstahl 316 L (1.4404)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Form gerade
Ausführung 3-teilig
Exzentrisch Nein
Systemgebunden Ja
Anschluss 1 Pressmuffe
Konturcode Verbindung 1 V
Anschluss 2 Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Hauptfarbe Fitting grau
Druckstufe Flansch PN 16
Material Dichtung Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken Ja
Zugfest Ja
Mediumtemperatur (Dauerbetrieb) -20°C - 110°C
Mediumtemperatur (Dauerbetrieb) (imperial) -4°F - 230°F
Max. Arbeitsdruck bei 20 °C 16bar
Max. Arbeitsdruck bei 20 °C (imperial) 232,06psi
Mit Dichtungsmaterial Nein
Verschlossen Nein
Mit Verbindungsanzeige Ja
Mit Entleerungsventil Nein
Mit Entlüfter Nein
FM-Prüfung Nein
LPCB-Prüfung Nein
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
VdS-geprüft Nein
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Ja
Zertifiziert nach NF 545 Nein
KIWA-Prüfsiegel Ja
Gastec QA Prüfung Nein
KOMO-Prüfsiegel Nein

Zubehör

Accessoires

Artikelnummer Beschreibung
6192406 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 15x1,0 Kleinbund
6194001 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 15x1,0
6193077 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 15x1,0 Kleinbund
6193407 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=6m) Handbund
6117914 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=6m)
6192417 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 18x1,0 Kleinbund
6194012 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 18x1,0
6196003 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 18x1,2 Kleinbund
6193418 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 18x1,2
6118079 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=6m) Handbund
6117925 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=6m)
6192428 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 22x1,2 Kleinbund
6194023 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 22x1,2
6196014 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 22x1,2 Kleinbund
6193429 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=6m) Handbund
6117936 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=6m)
6192439 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 28x1,2 Kleinbund
6194034 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 28x1,2
6196025 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 28x1,2 Kleinbund
6193431 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 28x1,2
6118090 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=6m) Handbund
6117947 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=6m)
6192441 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 35x1,5 Kleinbund
6194045 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 35x1,5
6196036 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 35x1,5 Kleinbund
6193440 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 35x1,5
6118101 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=6m) Handbund
6117958 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=6m)
6673348 VSH SudoPress O-Ring EPDM LBP 42
6192450 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 42x1,5 Kleinbund
6194056 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 42x1,5
6196047 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 42x1,5 Kleinbund
6193451 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 42x1,5
6118112 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=6m) Handbund
6117969 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=6m)
6192461 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 54x1,5 Kleinbund
6194067 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 54x1,5
6196058 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 54x1,5 Kleinbund
6193462 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 54x1,5
6118123 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=6m) Handbund
6117971 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=6m)
6569816 VSH SudoPress O-Ring EPDM LBP 15
6569827 VSH SudoPress O-Ring EPDM LBP 18
6569838 VSH SudoPress O-Ring EPDM LBP 22
6569849 VSH SudoPress O-Ring EPDM LBP 28
6569851 VSH SudoPress O-Ring EPDM LBP 35
6569860 VSH SudoPress C-Stahl/Edelstahl O-Ring EPDM LBP 42
6569871 VSH SudoPress C-Stahl/Edelstahl O-Ring EPDM LBP 54
6558519 VSH SudoPress O-ring FPM LBP 15
6558521 VSH SudoPress O-ring FPM LBP 18
6558530 VSH SudoPress O-ring FPM LBP 22
6558541 VSH SudoPress O-ring FPM LBP 28
6558552 VSH SudoPress O-ring FPM LBP 35
6558563 VSH SudoPress C-Stahl/Edelstahl O-ring FPM LBP 42
6558574 VSH SudoPress C-Stahl/Edelstahl O-ring FPM LBP 54
6568122 VSH SudoPress Flachdichtung EPDM 15-18 DN12-15
6568133 VSH SudoPress Flachdichtung EPDM 22 DN20
6568144 VSH SudoPress Flachdichtung EPDM 28 DN25
6568155 VSH SudoPress Flachdichtung EPDM 35 DN32
6568166 VSH SudoPress Flachdichtung EPDM 42 DN40
6568177 VSH SudoPress Flachdichtung EPDM 54 DN50
6118301 VSH XPress C- und EdelStahl Flachdichtung FPM 15-18 DN12-15
6118310 VSH XPress C- und EdelStahl Flachdichtung FPM 22 DN20
6118321 VSH XPress C- und EdelStahl Flachdichtung FPM 28 DN25
6118332 VSH XPress C- und EdelStahl Flachdichtung FPM 35 DN32
6118343 VSH XPress C- und EdelStahl Flachdichtung FPM 42 DN40
6118354 VSH XPress C- und EdelStahl Flachdichtung FPM 54 DN50
6580013 Novopress Backe PB1 V15
6580024 Novopress Backe PB1 V18
6580035 Novopress Backe PB1 V22
6580046 Novopress Backe PB1 V28
6580057 Novopress Backe PB1 V35
6580123 Novopress Backe PB2 V42
6580134 Novopress Backe PB2 V54
6580079 Novopress Backe PB2 V15
6580081 Novopress Backe PB2 V18
6580090 Novopress Backe PB2 V22
6580101 Novopress Backe PB2 V28
6580112 Novopress Backe PB2 V35
6211898 Entgrater für Edel- und C-Stahlrohr 12-54
6580156 Novopress Schlinge snap on V42
6580167 Novopress Schlinge snap on V54

Zubehör

Artikelnummer Beschreibung
6551479 VSH SudoPress Edelstahl Anschlussverschraubung FF 15xG3/4" 1
6551481 VSH SudoPress Edelstahl Anschlussverschraubung FF 18xG3/4" 1
6551490 VSH SudoPress Edelstahl Anschlussverschraubung FF 22xG1" 1
6551501 VSH SudoPress Edelstahl Anschlussverschraubung FF 28xG1 1/4" 1
6551512 VSH SudoPress Edelstahl Anschlussverschraubung FF 35xG1 1/2" 1
6551523 VSH SudoPress Edelstahl Anschlussverschraubung FF 42xG1 3/4" 1
6551534 VSH SudoPress Edelstahl Anschlussverschraubung FF 54xG2 3/8" 1
6569816 VSH SudoPress O-Ring EPDM LBP 15 1
6569827 VSH SudoPress O-Ring EPDM LBP 18 1
6569838 VSH SudoPress O-Ring EPDM LBP 22 1
6569849 VSH SudoPress O-Ring EPDM LBP 28 1
6569851 VSH SudoPress O-Ring EPDM LBP 35 1
6569860 VSH SudoPress C-Stahl/Edelstahl O-Ring EPDM LBP 42 1
6569871 VSH SudoPress C-Stahl/Edelstahl O-Ring EPDM LBP 54 1
6673348 VSH SudoPress O-Ring EPDM LBP 42 1
6568122 VSH SudoPress Flachdichtung EPDM 15-18 DN12-15 1
6568133 VSH SudoPress Flachdichtung EPDM 22 DN20 1
6568144 VSH SudoPress Flachdichtung EPDM 28 DN25 1
6568155 VSH SudoPress Flachdichtung EPDM 35 DN32 1
6568166 VSH SudoPress Flachdichtung EPDM 42 DN40 1
6568177 VSH SudoPress Flachdichtung EPDM 54 DN50 1
