VSH SudoPress Edelstahl Übergangsstück (Press x Außengewinde)

Gruppe: SP6243GV

VSH SudoPress SP6243GV ist ein Übergangsstück mit einer Pressverbindung und einem Außengewinde, das für Rohre aus Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

  • doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Solarenergie

Solarenergie

Vakuum

Vakuum

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

DVGW Wasser

DVGW Wasser

KIWA

KIWA

ÖVGW Wasser

ÖVGW Wasser

RISE

RISE

SPF

SPF

SVGW Wasser

SVGW Wasser

ÜA

ÜA

VA (ETA)

VA (ETA)

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

6551336

Abmessung

15xR1/2"

L x B x H

45x28x28 mm

Gewicht

0,05 kg

Verpackung

Beutel (5 stk)

GTIN

03430651366991

Artikelnummer

6551347

Abmessung

15xR3/4"

L x B x H

47x31x31 mm

Gewicht

0,07 kg

Verpackung

Beutel (5 stk)

GTIN

03430651367004

Artikelnummer

6551358

Abmessung

18xR1/2"

L x B x H

44x31x31 mm

Gewicht

0,06 kg

Verpackung

Beutel (5 stk)

GTIN

03430651367011

Artikelnummer

6551369

Abmessung

18xR3/4"

L x B x H

47x31x31 mm

Gewicht

0,07 kg

Verpackung

Beutel (5 stk)

GTIN

03430651367028

Artikelnummer

6551380

Abmessung

22xR1/2"

L x B x H

46x37x37 mm

Gewicht

0,08 kg

Verpackung

Beutel (5 stk)

GTIN

03430651367042

Artikelnummer

6551391

Abmessung

22xR3/4"

L x B x H

48x37x37 mm

Gewicht

0,09 kg

Verpackung

Beutel (5 stk)

GTIN

03430651367059

Artikelnummer

6551371

Abmessung

22xR1"

L x B x H

51x39x39 mm

Gewicht

0,09 kg

Verpackung

Beutel (5 stk)

GTIN

03430651367035

Artikelnummer

6551413

Abmessung

28xR3/4"

L x B x H

49x44x44 mm

Gewicht

0,12 kg

Verpackung

Beutel (5 stk)

GTIN

03430651367073

Artikelnummer

6551402

Abmessung

28xR1"

L x B x H

51x44x44 mm

Gewicht

0,11 kg

Verpackung

Beutel (5 stk)

GTIN

03430651367066

Artikelnummer

6551424

Abmessung

35xR1"

L x B x H

52x52x52 mm

Gewicht

0,15 kg

Verpackung

Beutel (5 stk)

GTIN

03430650367081

Artikelnummer

6551435

Abmessung

35xR1 1/4"

L x B x H

57x52x52 mm

Gewicht

0,17 kg

Verpackung

Beutel (5 stk)

GTIN

03430650367098

Artikelnummer

6552801

Abmessung

35xR1 1/2"

L x B x H

57x52x52 mm

Gewicht

0,18 kg

Verpackung

Beutel (10 stk)

GTIN

08711985331226

Artikelnummer

6552810

Abmessung

42xR1 1/4"

L x B x H

64x62x62 mm

Gewicht

0,26 kg

Verpackung

Beutel (4 stk)

GTIN

08711985331233

Artikelnummer

6551446

Abmessung

42xR1 1/2"

L x B x H

62x62x62 mm

Gewicht

0,22 kg

Verpackung

Beutel (1 stk)

GTIN

03430650367104

Artikelnummer

6552821

Abmessung

54xR1 1/2"

L x B x H

69x77x77 mm

Gewicht

0,35 kg

Verpackung

Beutel (4 stk)

GTIN

08711985331240

Artikelnummer

6551457

Abmessung

54xR2"

L x B x H

74x77x77 mm

Gewicht

0,34 kg

Verpackung

Beutel (1 stk)

GTIN

03430650367111

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

slw2

Artikelnummer

6551336

size

15xR1/2"

d1

15,0

DN1

DN12

l1

24

z1

2

d2

21,3

DN2

1/2" (DN15)

l2

21

slw2

24

Artikelnummer

6551347

size

15xR3/4"

d1

15,0

DN1

DN12

l1

30

z1

8

d2

26,9

DN2

3/4" (DN20)

l2

17

slw2

27

Artikelnummer

6551358

size

18xR1/2"

d1

18,0

DN1

DN15

l1

23

z1

1

d2

21,3

DN2

1/2" (DN15)

l2

21

slw2

27

Artikelnummer

6551369

size

18xR3/4"

d1

18,0

DN1

DN15

l1

29

z1

7

d2

26,9

DN2

3/4" (DN20)

l2

18

slw2

27

Artikelnummer

6551380

size

22xR1/2"

d1

22,0

DN1

DN20

l1

25

z1

2

d2

21,3

DN2

1/2" (DN15)

l2

21

slw2

32

Artikelnummer

6551391

size

22xR3/4"

d1

22,0

DN1

DN20

l1

24

z1

1

d2

26,9

DN2

3/4" (DN20)

l2

24

slw2

32

Artikelnummer

6551371

size

22xR1"

d1

22,0

DN1

DN20

l1

27

z1

4

d2

33,7

DN2

1" (DN25)

l2

24

slw2

34

Artikelnummer

6551413

size

28xR3/4"

d1

28,0

DN1

DN25

l1

26

z1

2

d2

26,9

DN2

3/4" (DN20)

l2

22

slw2

38

Artikelnummer

6551402

size

28xR1"

d1

28,0

DN1

DN25

l1

25

z1

1

d2

33,7

DN2

1" (DN25)

l2

26

slw2

38

Artikelnummer

6551424

size

35xR1"

d1

35,0

DN1

DN32

l1

28

z1

3

d2

33,7

DN2

1" (DN25)

l2

24

slw2

45

Artikelnummer

6551435

size

35xR1 1/4"

d1

35,0

DN1

DN32

l1

26

z1

1

d2

42,4

DN2

1 1/4" (DN32)

l2

31

slw2

45

Artikelnummer

6552801

size

35xR1 1/2"

d1

35,0

DN1

DN32

l1

30

z1

5

d2

48,3

DN2

1 1/2" (DN40)

l2

27

slw2

45

Artikelnummer

6552810

size

42xR1 1/4"

d1

42,0

DN1

DN40

l1

39

z1

3

d2

42,4

DN2

1 1/4" (DN32)

l2

25

slw2

54

Artikelnummer

6551446

size

42xR1 1/2"

d1

42,0

DN1

DN40

l1

37

z1

1

d2

48,3

DN2

1 1/2" (DN40)

l2

26

slw2

54

Artikelnummer

6552821

size

54xR1 1/2"

d1

54,0

DN1

DN50

l1

45

z1

4

d2

48,3

DN2

1 1/2" (DN40)

l2

24

slw2

67

Artikelnummer

6551457

size

54xR2"

d1

54,0

DN1

DN50

l1

42

z1

1

d2

60,3

DN2

2" (DN50)

l2

32

slw2

67

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Formen

Gerade, Reduktion

Verbindung

Press (V), R - konisches Aussengewinde (BSPT)

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73072910

Marke

VSH

Serie

SudoPress Edelstahl

Produkttyp

SP6243GV

UNSPS

40172507

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

110 °C

Spitzentemperatur Medium

135 °C

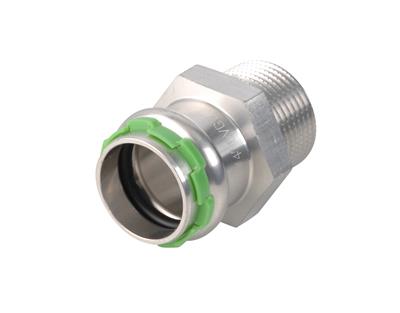

image for SP6243GV

Bild | jpg

SP6243GV

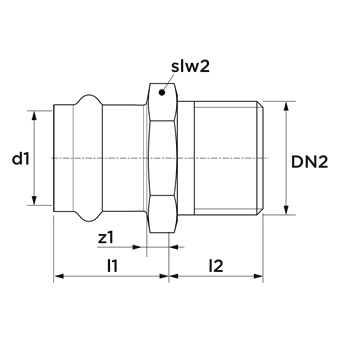

image for Diagram

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH SudoPress installation instructions

Zertifikat | pdf

EPD VSH SudoPress Stainless

Zertifikat | pdf

VSH SudoPress Stainless ETA

Zertifikat | pdf

VSH SudoPress Stainless SPF

Zertifikat | pdf

VSH SudoPress stainless DVGW Water

Zertifikat | pdf

VSH SudoPress stainless KIWA

Zertifikat | pdf

VSH SudoPress stainless RISE

Zertifikat | pdf

VSH SudoPress stainless_SVGW_Water

Zertifikat | pdf

VSH_SudoPress_Stainless_OVGW

Zertifikat | pdf

VSH SudoPress stainless SVGW Water (FR)

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

V

Eigenschaften

Anschluss 2

Wert

Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 110°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 230°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Ja

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Ja

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Artikelnummer

carbon footprint (A1-A3) Produktionszyklus

carbon footprint (A-C) CO2-Fußabdruck

carbon footprint (A-D) Lebenszyklus

Datenquelle

Artikelnummer

6551336

carbon footprint (A1-A3) Produktionszyklus

0,24kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,24kgCO2e

carbon footprint (A-D) Lebenszyklus

0,19kgCO2e

Datenquelle

EPD

Artikelnummer

6551347

carbon footprint (A1-A3) Produktionszyklus

0,31kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,32kgCO2e

carbon footprint (A-D) Lebenszyklus

0,25kgCO2e

Datenquelle

EPD

Artikelnummer

6551358

carbon footprint (A1-A3) Produktionszyklus

0,27kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,27kgCO2e

carbon footprint (A-D) Lebenszyklus

0,21kgCO2e

Datenquelle

EPD

Artikelnummer

6551369

carbon footprint (A1-A3) Produktionszyklus

0,32kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,33kgCO2e

carbon footprint (A-D) Lebenszyklus

0,25kgCO2e

Datenquelle

EPD

Artikelnummer

6551380

carbon footprint (A1-A3) Produktionszyklus

0,37kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,38kgCO2e

carbon footprint (A-D) Lebenszyklus

0,3kgCO2e

Datenquelle

EPD

Artikelnummer

6551391

carbon footprint (A1-A3) Produktionszyklus

0,41kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,42kgCO2e

carbon footprint (A-D) Lebenszyklus

0,33kgCO2e

Datenquelle

EPD

Artikelnummer

6551371

carbon footprint (A1-A3) Produktionszyklus

0,41kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,42kgCO2e

carbon footprint (A-D) Lebenszyklus

0,33kgCO2e

Datenquelle

EPD

Artikelnummer

6551413

carbon footprint (A1-A3) Produktionszyklus

0,54kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,56kgCO2e

carbon footprint (A-D) Lebenszyklus

0,43kgCO2e

Datenquelle

EPD

Artikelnummer

6551402

carbon footprint (A1-A3) Produktionszyklus

0,53kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,55kgCO2e

carbon footprint (A-D) Lebenszyklus

0,42kgCO2e

Datenquelle

EPD

Artikelnummer

6551424

carbon footprint (A1-A3) Produktionszyklus

0,69kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,71kgCO2e

carbon footprint (A-D) Lebenszyklus

0,55kgCO2e

Datenquelle

EPD

Artikelnummer

6551435

carbon footprint (A1-A3) Produktionszyklus

0,78kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,8kgCO2e

carbon footprint (A-D) Lebenszyklus

0,62kgCO2e

Datenquelle

EPD

Artikelnummer

6552801

carbon footprint (A1-A3) Produktionszyklus

0,86kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,88kgCO2e

carbon footprint (A-D) Lebenszyklus

0,68kgCO2e

Datenquelle

EPD

Artikelnummer

6552810

carbon footprint (A1-A3) Produktionszyklus

1,19kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,22kgCO2e

carbon footprint (A-D) Lebenszyklus

0,95kgCO2e

Datenquelle

EPD

Artikelnummer

6551446

carbon footprint (A1-A3) Produktionszyklus

1,03kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,05kgCO2e

carbon footprint (A-D) Lebenszyklus

0,82kgCO2e

Datenquelle

EPD

Artikelnummer

6552821

carbon footprint (A1-A3) Produktionszyklus

1,63kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,68kgCO2e

carbon footprint (A-D) Lebenszyklus

1,3kgCO2e

Datenquelle

EPD

Artikelnummer

6551457

carbon footprint (A1-A3) Produktionszyklus

1,57kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,61kgCO2e

carbon footprint (A-D) Lebenszyklus

1,25kgCO2e

Datenquelle

EPD

Haben Sie Fragen dazu?

Sprechen Sie uns einfach an.

Ausgewähltes Produkt Ausgewählte Produkte

Sie können bis zu 2 Produkte vergleichen

Sie können bis zu 4 Produkte vergleichen

[saving downloads] erfordert ein Konto

Bitte registrieren sie sich, um my IPS nutzen zu können

send by email

optional
optional
optional
