SP6092GV
VSH SudoPress SP6092GV ist ein Übergangswinkel 90 Grad mit einer Pressverbindung und einem Außengewinde, der für Rohre aus Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
6551743 | 15xR1/2" | 0,08 kg | 59x42x25 mm | Beutel (5 stk) | 03430651366427 |
6551754 | 18xR1/2" | 0,09 kg | 61x44x28 mm | Beutel (5 stk) | 03430651366434 |
6551765 | 22xR3/4" | 0,14 kg | 68x54x35 mm | Beutel (5 stk) | 03430651366441 |
6551776 | 28x1" | 0,19 kg | 73x65x39 mm | Beutel (5 stk) | 03430651366458 |
6551787 | 35xR1 1/4" | 0,3 kg | 81x74x50 mm | Beutel (5 stk) | 03430650366466 |
6551798 | 42xR1 1/2" | 0,45 kg | 100x85x57 mm | Beutel (1 stk) | 03430650366473 |
6551809 | 54xR2" | 0,68 kg | 119x101x72 mm | Beutel (1 stk) | 03430650366480 |

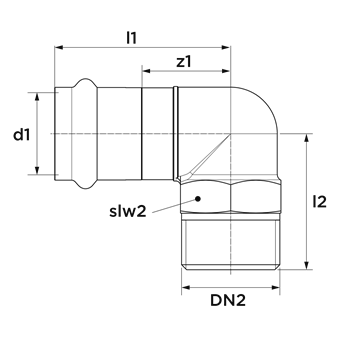

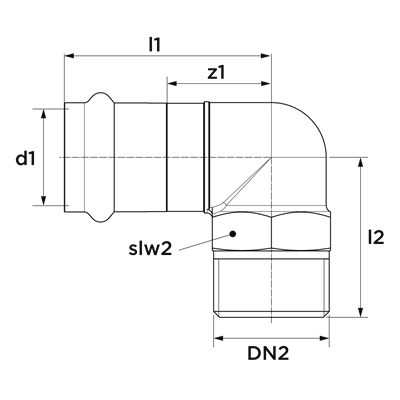

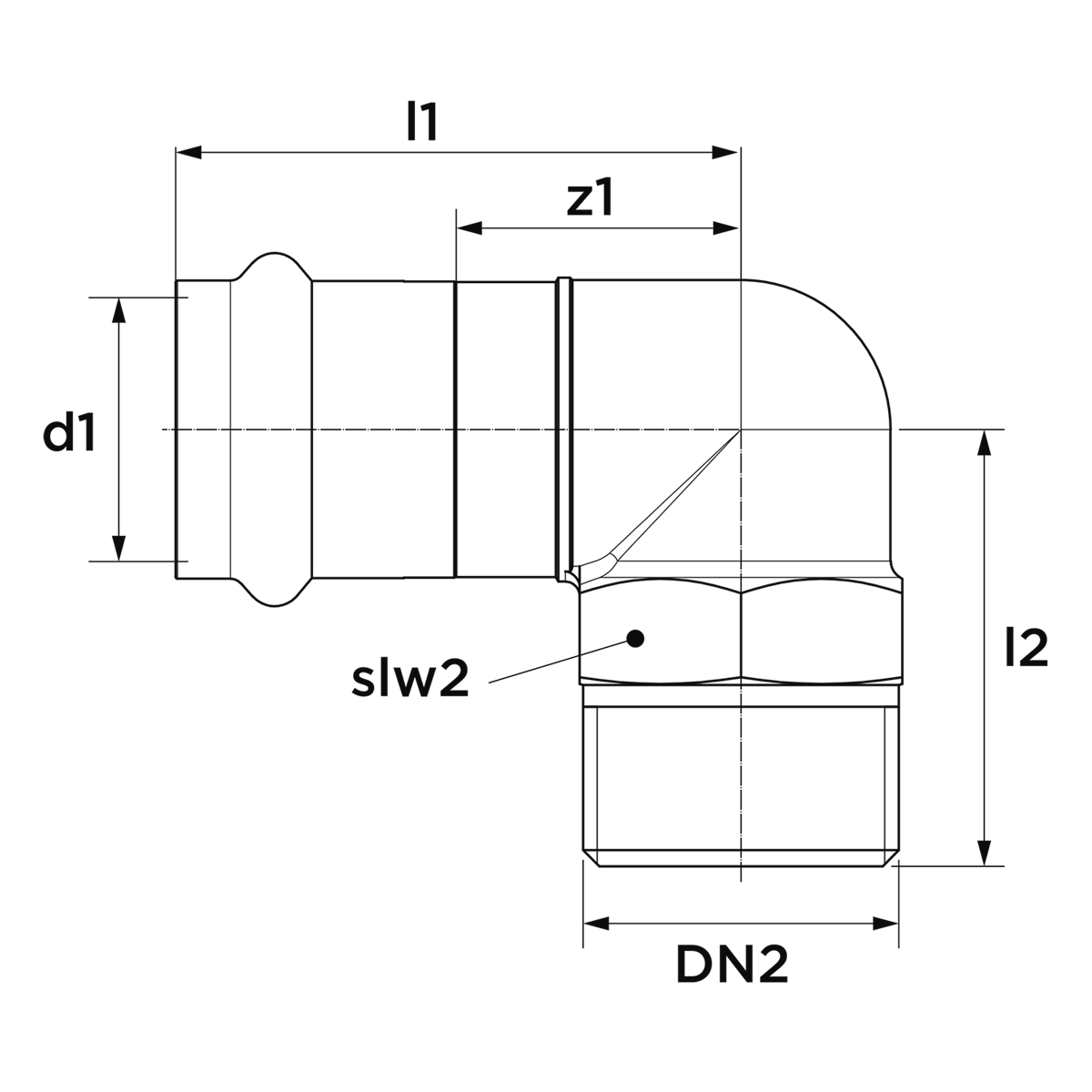

Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | slw2 |
---|---|---|---|---|---|---|---|---|---|
6551743 | 15xR1/2" | 15,0 | DN12 | 48 | 26 | 21,3 | 1/2" (DN15) | 31 | 22 |
6551754 | 18xR1/2" | 18,0 | DN15 | 49 | 27 | 21,3 | 1/2" (DN15) | 32 | 24 |
6551765 | 22xR3/4" | 22,0 | DN20 | 53 | 30 | 26,9 | 3/4" (DN20) | 39 | 30 |
6551776 | 28x1" | 28,0 | DN25 | 56 | 32 | 33,7 | 1" (DN25) | 46 | 34 |
6551787 | 35xR1 1/4" | 35,0 | DN32 | 60 | 35 | 42,4 | 1 1/4" (DN32) | 52 | 43 |
6551798 | 42xR1 1/2" | 42,0 | DN40 | 75 | 39 | 48,3 | 1 1/2" (DN40) | 58 | 49 |
6551809 | 54xR2" | 54,0 | DN50 | 88 | 47 | 60,3 | 2" (DN50) | 68 | 62 |
Farbe | silber |
---|---|
Materialien | Edelstahl (Edelstahl 316L (1.4404)) |
Verarbeitung | Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Winkel (90º) |
Verbindung | Press (V), R - konisches Aussengewinde (BSPT) |
Abdichtung | EPDM |
Produktgruppe | Fittings |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Intrastat-Nummer | 73072910 |
Marke | VSH |
Serie | SudoPress Edelstahl |
Produkttyp | SP6092GV |
UNSPS | 40172807 |
EPD-VSH-SudoPress-Stainless Environmental Product Declaration |
Herunterladen | |

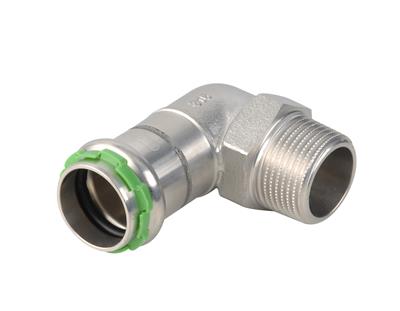

SP6092GV Bild |
jpg | Herunterladen |
VSH SudoPress Stainless ETA Zertifikaten |
Herunterladen | |
VSH SudoPress stainless DVGW Water Zertifikaten |
Herunterladen | |
VSH SudoPress stainless KIWA Zertifikaten |
Herunterladen | |
VSH SudoPress stainless RISE Zertifikaten |
Herunterladen | |
VSH SudoPress stainless_SVGW_Water Zertifikaten |
Herunterladen | |
VSH_SudoPress_Stainless-SPF Zertifikaten |
Herunterladen | |
VSH_SudoPress_Stainless_OVGW Zertifikaten |
Herunterladen | |
Diagram Diagramm |
png | Herunterladen |
VSH SudoPress stainless SVGW Water (FR) Zertifikaten |
Herunterladen | |
VSH SudoPress instructions Installations- & Wartungsdokument |
Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Werkstoff des Anschlusses 1 | rostfreier Stahl |
Werkstoffgüte Anschluss 1 | Edelstahl 316 L (1.4404) |
Oberflächenschutz Anschluss 1 | unbehandelt |
Oberflächenbehandlung Anschluss 1 | unbehandelt |
Werkstoff des Anschlusses 2 | rostfreier Stahl |
Werkstoffgüte Anschluss 2 | Edelstahl 316 L (1.4404) |
Oberflächenschutz Anschluss 2 | unbehandelt |
Oberflächenbehandlung Anschluss 2 | unbehandelt |
Form | Bogen |
Ausführung | 1-teilig |
Winkel des Bogens | 90° |
Reduzierend | Nein |
Exzentrisch | Nein |
Systemgebunden | Ja |
Anschluss 1 | Pressmuffe |
Konturcode Verbindung 1 | V |
Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
Hauptfarbe Fitting | grau |
Druckstufe Flansch | PN 16 |
Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
Mit Stoßnocken | Ja |
Zugfest | Ja |
Mediumtemperatur (Dauerbetrieb) | -20°C - 110°C |
Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 230°F |
Max. Arbeitsdruck bei 20 °C | 16bar |
Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
Mit Dichtungsmaterial | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Ja |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Nein |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
VdS-geprüft | Nein |
DVGW-Siegel für Gas | Nein |
DVGW-Siegel für Wasser | Ja |
Zertifiziert nach NF 545 | Nein |
KIWA-Prüfsiegel | Ja |
Gastec QA Prüfung | Nein |
KOMO-Prüfsiegel | Nein |
