Gruppe: SP5085V

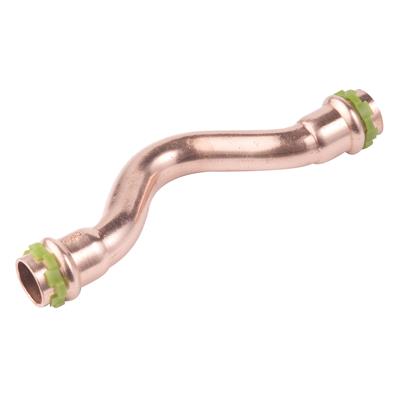

VSH SudoPress SP5085V ist ein Übersprungbogen mit zwei Pressverbindungen, der für Rohre aus Kupfer verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.
Trinkwasser
Heizung
Kühlung
Druckluft
Solarenergie
Vakuum
Zweckbau
Industrie
Schiffbau
ACS
DVGW Wasser
QB (CSTBat)
RISE
TSU
WRAS
Artikelnummer
Abmessung
L x B x H
Gewicht
Verpackung
GTIN
Artikelnummer
Abmessung
15
L x B x H
137x46x23 mm
Gewicht
0,09 kg
Verpackung
Beutel (10 stk)
GTIN
03430651362467
Artikelnummer
Abmessung
18
L x B x H
146x51x26 mm
Gewicht
0,12 kg
Verpackung
Beutel (10 stk)
GTIN
03430651362474
Artikelnummer
Abmessung
22
L x B x H
162x57x31 mm
Gewicht
0,18 kg
Verpackung
Beutel (5 stk)
GTIN
03430651362481
Artikelnummer
size
d1
DN1
l1
z1
d2
DN2
l2
z2
Farbe
kupfer
Materialien
Kupfer (CW024A (UNS C12200))
Verarbeitung
Keine
Hersteller
Aalberts integrated piping systems B.V. (VSH)
Formen
Übersprung (0º)
Verbindung
Press (V)
Abdichtung
EPDM
Produktgruppe
Fittings
ETIM-Klasse
EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer
74122000
Marke
VSH
Serie
SudoPress Kupfer
Produkttyp
SP5085V
UNSPS
40172807
Bild | jpg
SP5085V
Diagramm | png
Diagram
Environmental Product Declaration | pdf
EPD VSH SudoPress Copper
Zertifikat | pdf
SudoPress Copper DVGW Water
Zertifikat | pdf
SudoPress Copper WRAS
Zertifikat | pdf
VSH SudoPress Copper 15-54mm RISE ENG
Zertifikat | pdf
VSH SudoPress Copper Avis Technique
Zertifikat | pdf
VSH SudoPress Copper-ACS
Zertifikat | pdf
VSH SudoPress TSU
Zertifikat | pdf
VSH SudoPress Copper 15-54mm RISE SE
Installations- & Wartungsdokument | pdf
VSH SudoPress instructions
Eigenschaften
Wert
Eigenschaften
ETIM-Klasse
Eigenschaften
Werkstoff des Anschlusses 1
Wert
Kupfer
Eigenschaften
Werkstoffgüte Anschluss 1
Wert
Cu-DHP (CW024A)
Eigenschaften
Oberflächenschutz Anschluss 1
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 1
Wert
unbehandelt
Eigenschaften
Werkstoff des Anschlusses 2
Wert
Kupfer
Eigenschaften
Oberflächenschutz Anschluss 2
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 2
Wert
unbehandelt
Eigenschaften
Form
Wert
Versprung
Eigenschaften
Ausführung
Wert
1-teilig
Eigenschaften
Winkel des Bogens
Wert
0°
Eigenschaften
Reduzierend
Wert
Nein
Eigenschaften
Exzentrisch
Wert
Nein
Eigenschaften
Systemgebunden
Wert
Ja
Eigenschaften
Anschluss 1
Wert
Pressmuffe
Eigenschaften
Konturcode Verbindung 1
Wert
V
Eigenschaften
Anschluss 2
Wert
Pressmuffe
Eigenschaften
Konturcode Verbindung 2
Wert
V
Eigenschaften
Hauptfarbe Fitting
Wert
Kupfer
Eigenschaften
Druckstufe Flansch (PN)
Wert
PN 16
Eigenschaften
Material Dichtung
Wert
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Eigenschaften
Mit Stoßnocken
Wert
Ja
Eigenschaften
Zugfest
Wert
Ja
Eigenschaften
Mediumtemperatur (Dauerbetrieb)
Wert
-20°C - 110°C
Eigenschaften
Mediumtemperatur (Dauerbetrieb) (imperial)
Wert
-4°F - 230°F
Eigenschaften
Max. Arbeitsdruck bei 20 °C
Wert
16bar
Eigenschaften
Max. Arbeitsdruck bei 20 °C (imperial)
Wert
232,06psi
Eigenschaften
Mit Dichtungsmaterial
Wert
Nein
Eigenschaften
Verschlossen
Wert
Nein
Eigenschaften
Mit Verbindungsanzeige
Wert
Ja
Eigenschaften
Mit Entleerungsventil
Wert
Nein
Eigenschaften
Mit Entlüfter
Wert
Nein
Eigenschaften
FM-Prüfung
Wert
Nein
Eigenschaften
LPCB-Prüfung
Wert
Nein
Eigenschaften
ULC-Qualitätskennzeichen
Wert
Nein
Eigenschaften
UL-Prüfung
Wert
Nein
Eigenschaften
VdS-geprüft
Wert
Nein
Eigenschaften
DVGW-Siegel für Gas
Wert
Nein
Eigenschaften
DVGW-Siegel für Wasser
Wert
Ja
Eigenschaften
Zertifiziert nach NF 545
Wert
Nein
Eigenschaften
KIWA-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA Prüfung
Wert
Nein
Eigenschaften
KOMO-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA - AR 214 (H2)
Wert
Nein
6558519
6558521
6558530
6569816
6569827
6569838
