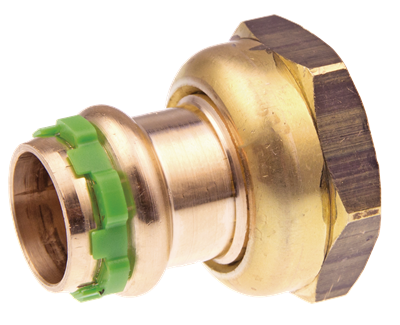

VSH SudoPress Kupfer halbe Verschraubung (Press x Innengewinde)

Gruppe: SP4359GV

VSH SudoPress SP4359GV ist eine halbe Verschraubung mit einer Pressverbindung und einer Überwurfmutter, die für Rohre aus Kupfer, C-Stahl und Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
mit allen relevanten Zulassungen versehen
klare Erkennung von Material und Größe

Halbe Verschraubungen sind für die Kombination mit einem Außengewinde vorgesehen, dass eine entsprechende Auflage der Flachdichtung garantiert. In der Regel handelt es sich hierbei um ein paralleles (G-Gewinde). Von einer Verwendung mit konischem (R-Außengewinde) ist abzuraten, da keine ausreichende Auflage der Flachdichtung garantieren werden kann.

prüfen Sie die Qualität und die Unversehrtheit der Flachdichtung. Die Flachdichtung- und die Auflageflächen des Gewindes müssen frei von Verunreinigungen und Vertiefungen (Riefen/Kerben) sein
die halbe Verschraubung mit der Flachdichtung auf das geeignete Außengewinde (G-Gewinde) montieren und handfest anziehen. Achten Sie dabei auf den richtigen Sitz der Flachdichtung
anschließend die Verschraubung mit einem passenden Maulschlüssel 1/8 bis 1/4 Umdrehungen anziehen. Ein Überdrehen der halben Verschraubung, kann zu einer Beschädigung der Verschraubung als auch zu einer Beschädigung und/oder Verschiebung der Flachdichtung führen

weniger lesen

if the download did not start automatically, click here

PDF generation failed, please try again later

Trinkwasser

Heizung

Kühlung

Druckluft

Solarenergie

Vakuum

Alles anzeigen

Weniger anzeigen

Industrie

Schiffbau

Zweckbau

Alles anzeigen

Weniger anzeigen

DVGW Wasser

QB (CSTBat)

TSU

WRAS

ACS

RISE

ATG

Alles anzeigen

Weniger anzeigen

code

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

code

6671258

Abmessung

12xG3/8"

L x B x H

40x25x25 mm

Gewicht

0,04 kg

Verpackung

Beutel (5 stk)

GTIN

03430651365574

code

6671269

Abmessung

12xG1/2"

L x B x H

42x30x30 mm

Gewicht

0,04 kg

Verpackung

Beutel (5 stk)

GTIN

03430651365567

code

6671262

Abmessung

14xG3/8

L x B x H

40x25x25 mm

Gewicht

0,04 kg

Verpackung

Beutel (5 stk)

GTIN

03430651434263

code

6671260

Abmessung

14xG1/2

L x B x H

47x20x20 mm

Gewicht

0,05 kg

Verpackung

Beutel (5 stk)

GTIN

03430651434256

code

6671271

Abmessung

15xG1/2"

L x B x H

47x20x20 mm

Gewicht

0,05 kg

Verpackung

Beutel (5 stk)

GTIN

03430651365628

code

6671280

Abmessung

15xG3/4"

L x B x H

39x35x40 mm

Gewicht

0,07 kg

Verpackung

Beutel (5 stk)

GTIN

03430651434287

code

6671282

Abmessung

16xG1/2

L x B x H

47x20x20 mm

Gewicht

0,05 kg

Verpackung

Beutel (5 stk)

GTIN

03430651434294

code

6671284

Abmessung

16xG3/4

L x B x H

39x35x40 mm

Gewicht

0,07 kg

Verpackung

Beutel (5 stk)

GTIN

03430651434300

code

6671291

Abmessung

18xG3/4"

L x B x H

46x30x30 mm

Gewicht

0,09 kg

Verpackung

Beutel (5 stk)

GTIN

03430651365680

code

6671302

Abmessung

22xG3/4"

L x B x H

53x30x30 mm

Gewicht

0,1 kg

Verpackung

Beutel (5 stk)

GTIN

03430651434331

code

6671313

Abmessung

22xG1"

L x B x H

41x40x40 mm

Gewicht

0,12 kg

Verpackung

Beutel (5 stk)

GTIN

03430651365697

code

123460692

Abmessung

28xG1"

L x B x H

44x60x50 mm

Gewicht

0,12 kg

Verpackung

Beutel (5 stk)

GTIN

03430651793094

code

6671324

Abmessung

28xG1 1/4"

L x B x H

44x60x50 mm

Gewicht

0,18 kg

Verpackung

Beutel (5 stk)

GTIN

03430651365710

code

6671335

Abmessung

35xG1 1/4"

L x B x H

50x55x49 mm

Gewicht

0,22 kg

Verpackung

Beutel (5 stk)

GTIN

03430651365727

code

6676274

Abmessung

35xG1 1/2"

L x B x H

55x60x36 mm

Gewicht

0,24 kg

Verpackung

Beutel (1 stk)

GTIN

03430651792998

code

6671346

Abmessung

42xG1 1/2"

L x B x H

74x65x55 mm

Gewicht

0,33 kg

Verpackung

Beutel (1 stk)

GTIN

03430650365735

code

6671357

Abmessung

42xG1 3/4"

L x B x H

72x70x60 mm

Gewicht

0,33 kg

Verpackung

Beutel (1 stk)

GTIN

03430650365742

code

6671368

Abmessung

54xG2"

L x B x H

81x75x70 mm

Gewicht

0,51 kg

Verpackung

Beutel (1 stk)

GTIN

03430650365759

code

6671379

Abmessung

54xG2 3/8"

L x B x H

65x70x70 mm

Gewicht

0,5 kg

Verpackung

Beutel (1 stk)

GTIN

03430650365766

code

Abmessung

DN1

DN2

slw2

code

6671258

Abmessung

12xG3/8"

12,0

DN1

DN10

17,2

DN2

3/8" (DN10)

slw2

code

6671269

Abmessung

12xG1/2"

12,0

DN1

DN10

21,3

DN2

1/2" (DN15)

slw2

code

6671262

Abmessung

14xG3/8

14,0

DN1

DN12

17,2

DN2

3/8" (DN10)

slw2

code

6671260

Abmessung

14xG1/2

14,0

DN1

DN12

21,3

DN2

1/2" (DN15)

slw2

code

6671271

Abmessung

15xG1/2"

15,0

DN1

DN12

21,3

DN2

1/2" (DN15)

slw2

code

6671280

Abmessung

15xG3/4"

15,0

DN1

DN12

26,9

DN2

3/4" (DN20)

slw2

code

6671282

Abmessung

16xG1/2

16,0

DN1

DN12

21,3

DN2

1/2" (DN15)

slw2

code

6671284

Abmessung

16xG3/4

16,0

DN1

DN12

26,9

DN2

3/4" (DN20)

slw2

code

6671291

Abmessung

18xG3/4"

18,0

DN1

DN15

26,9

DN2

3/4" (DN20)

slw2

code

6671302

Abmessung

22xG3/4"

22,0

DN1

DN20

26,9

DN2

3/4" (DN20)

slw2

code

6671313

Abmessung

22xG1"

22,0

DN1

DN20

33,7

DN2

1" (DN25)

slw2

code

123460692

Abmessung

28xG1"

28,0

DN1

DN25

33,7

DN2

1" (DN25)

slw2

code

6671324

Abmessung

28xG1 1/4"

28,0

DN1

DN25

42,4

DN2

1 1/4" (DN32)

slw2

code

6671335

Abmessung

35xG1 1/4"

35,0

DN1

DN32

42,4

DN2

1 1/4" (DN32)

slw2

code

6676274

Abmessung

35xG1 1/2"

35,0

DN1

DN32

48,3

DN2

1 1/2" (DN40)

slw2

code

6671346

Abmessung

42xG1 1/2"

42,0

DN1

DN40

48,3

DN2

1 1/2" (DN40)

slw2

code

6671357

Abmessung

42xG1 3/4"

42,0

DN1

DN40

DN2

1 3/4" (DN40)

slw2

code

6671368

Abmessung

54xG2"

54,0

DN1

DN50

60,3

DN2

2" (DN50)

slw2

code

6671379

Abmessung

54xG2 3/8"

54,0

DN1

DN50

DN2

2 3/8" (DN50)

slw2

Informationen zum Produkt

Artikel

VSH SudoPress Kupfer halbe Verschraubung (Press x Innengewinde)

Artikelnummer mit GTIN

SP4359GV

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Gewicht

0,5 kg

L x B x H

65x70x70 mm

Eigenschaften

Farbe

rotguss, messing

Materialien

Messing, Rotguss (EN CC499K, CW617N)

Verarbeitung

Keine

Formen

Gerade, Reduktion

Verbindung

Press (V), Mutter

Druckstufe product

PN 16

Abdichtung

EPDM

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

110 °C

Spitzentemperatur Medium

135 °C

Allgemein

Produktgruppe

fittingen (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

SudoPress Kupfer

Produkttyp

SP4359GV

UNSPS

40174907

SCIP

5cf0b298-027a-4aed-9537-63ab9cac8f2d

Bild | png

SP4359GV

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH SudoPress installation instructions 12-54

Zertifikat | pdf

Reach declaration

Link zum Blatt | pdf

SDS-VSH_SudoPress_Copper_brass-gunmetal

Zertifikat | pdf

SudoPress Copper DVGW Water

Zertifikat | pdf

SudoPress Copper WRAS

Zertifikat | pdf

VSH SudoPress Copper 15-54mm RISE ENG

Zertifikat | pdf

VSH SudoPress Copper Avis Technique

Zertifikat | pdf

VSH SudoPress Copper NL ATG3352

Zertifikat | pdf

VSH SudoPress Copper-ACS

Zertifikat | pdf

VSH SudoPress TSU

Zertifikat | pdf

VSH SudoPress Copper 15-54mm RISE SE

Eigenschaften

Wert

Eigenschaften

etim-class

Wert

EC003024 Fitting mit 2 Anschlüssen

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Bronze

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuSn5Zn5Pb2

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

2-teilig

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

Eigenschaften

Anschluss 2

Wert

Überwurfmutter

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 110°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 230°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
