SJ-300N-W
Das VSH Shurjoint Modell SJ-300N-W ist eine Absperrklappe mit Getriebe und zwei Nuten.
VSH Shurjoint-Nutrohrsysteme bestehen aus einer breiten Palette von Nutenkupplungen, Fittings und Ventilen für Heizung, Druckluft und Industrie. VSH Shurjoint ist weniger arbeitsintensiv, sicherer, sauberer und liefert eine gleichbleibende Verbindungsqualität.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 1V30N0062010 | 165,1 (DN150) | 11,38 kg | 152x238x324 mm | Karton (2 stk) | 08711985445916 |
| 1V30N0065010 | 168,3 (DN150) | 11,5 kg | 152x238x324 mm | Karton (2 stk) | 08711985445947 |
| 1V30N0085010 | 219,1 (DN200) | 14,5 kg | 152x263x374 mm | Karton (1 stk) | 08711985445954 |
| 1V30N00A1010 | 273 (DN250) | 27 kg | 203x341x479 mm | Karton (1 stk) | 08711985445961 |
| 1V30N00A3010 | 323,9 (DN300) | 33,5 kg | 203x367x530 mm | Karton (1 stk) | 08711985445978 |
| 1V30N00A4010 | 355.6 (DN350) | 59 kg | 306x425x671 mm | Beutel (1 stk) | 08711985483093 |
| 1V30N00A6010 | 406.4 (DN400) | 67 kg | 306x450x722 mm | Beutel (1 stk) | 08711985483109 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | d2 | DN2 | l2 | M | E | H | Y | V | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1V30N0062010 | 165,1 (DN150) | 165,1 | DN150 | 74 | 165,1 | DN150 | 74 | 153 | 104 | 213 | 71 | 184 | 36 |
| 1V30N0065010 | 168,3 (DN150) | 168,3 | DN150 | 74 | 168,3 | DN150 | 74 | 153 | 104 | 213 | 71 | 184 | 36 |
| 1V30N0085010 | 219,1 (DN200) | 219,1 | DN200 | 67 | 219,1 | DN200 | 67 | 153 | 104 | 237 | 71 | 208 | 44 |
| 1V30N00A1010 | 273 (DN250) | 273,0 | DN250 | 80 | 273,0 | DN250 | 80 | 198 | 114 | 269 | 75 | 235 | 48 |
| 1V30N00A3010 | 323,9 (DN300) | 323,9 | DN300 | 83 | 323,9 | DN300 | 83 | 198 | 114 | 294 | 75 | 260 | 48 |
| 1V30N00A4010 | 355.6 (DN350) | 355,6 | DN350 | 89 | 355,6 | DN350 | 89 | 306 | 186 | 315 | 101 | 276 | 56 |
| 1V30N00A6010 | 406.4 (DN400) | 406,4 | DN400 | 89 | 406,4 | DN400 | 89 | 306 | 186 | 341 | 101 | 302 | 62 |
| Farbe | schwarz |
|---|---|
| Materialien | Gusseisen (ASTM A536 65-45-12) |
| Verarbeitung | lackiert |
| Hersteller | Shurjoint |
| Formen | Gerade |
| Verbindung | Nut |
| Druckstufe product | PN 20 |
| Abdichtung | EPDM |
| Produktgruppe | Ventile (Absperrklappe) |
|---|---|
| ETIM klasse | EC010910 Absperrklappe |
| Intrastat-Nummer | 84818085 |
| Marke | VSH |
| Serie | Shurjoint |
| Produkttyp | SJ-300N-W |

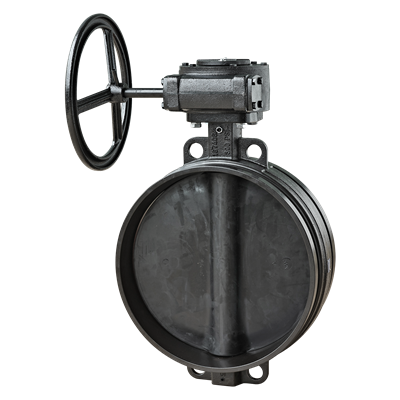

 SJ-300N-W Bild |
png | Herunterladen |

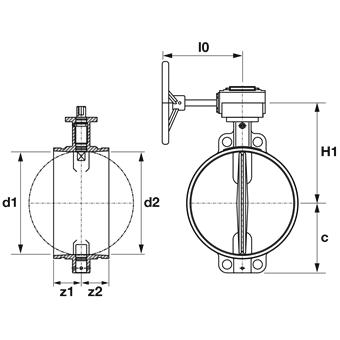

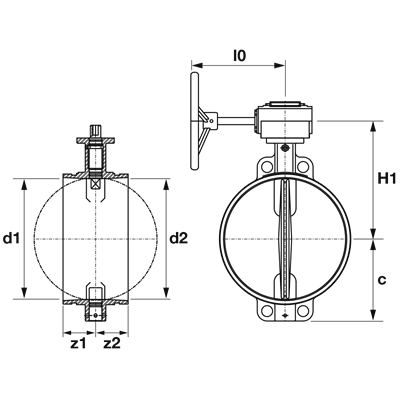

 Diagram Diagramm |
png | Herunterladen |
Datasheet Submittal sheet |
Herunterladen | |
Installation Instruction Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC010910 Absperrklappe |
| Oberflächenschutz | beschichtet |
| Material Klappenblatt | Gusseisen |
| Anschlüsse | Nut |
| Bedienung | Schneckenkasten |
| Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mediumtemperatur (Dauerbetrieb) | -34°C - 110°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -29,2°F - 230°F |
| FM-Prüfung | Nein |
| UL-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| LPCB-Prüfung | Nein |
| VdS-geprüft | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
