903
Das VSH Shurjoint Modell 903 ist ein T-Stück mit einem kurzen Raduis und drei Nuten.
VSH Shurjoint-Nutrohrsysteme bestehen aus einer breiten Palette von Nutenkupplungen, Fittings und Ventilen für Heizung, Druckluft und Industrie. VSH Shurjoint ist weniger arbeitsintensiv, sicherer, sauberer und liefert eine gleichbleibende Verbindungsqualität.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 109030020002 | 60,3 (DN50) - rot | 1 kg | 140x60x101 mm | Karton (20 stk) | 08711985442366 |
| 109030020003 | 60,3 (DN50) - verzinkt | 1 kg | 140x60x101 mm | Karton (20 stk) | 08711985442373 |
| 109030029002 | 76,1 (DN65) - rot | 1,3 kg | 152x76x115 mm | Karton (12 stk) | 08711985442380 |
| 109030029003 | 76,1 (DN65) - verzinkt | 1,3 kg | 152x76x115 mm | Karton (12 stk) | 08711985442397 |
| 109030030002 | 88,9 (DN80) - rot | 2 kg | 172x89x131 mm | Karton (8 stk) | 08711985442403 |
| 109030030003 | 88,9 (DN80) - verzinkt | 2 kg | 172x89x131 mm | Karton (8 stk) | 08711985442410 |
| 109030045002 | 114,3 (DN100) - rot | 3,6 kg | 204x114x160 mm | Karton (5 stk) | 08711985442427 |
| 109030045003 | 114,3 (DN100) - verzinkt | 3,6 kg | 204x114x160 mm | Karton (5 stk) | 08711985442434 |
| 109030052002 | 139,7 (DN125) - rot | 5,05 kg | 248x140x194 mm | Karton (2 stk) | 08711985442441 |
| 109030052003 | 139,7 (DN125) - verzinkt | 5,05 kg | 248x140x194 mm | Karton (2 stk) | 08711985442458 |
| 109030062002 | 165,1 (DN150) - rot | 7,48 kg | 280x165x223 mm | Karton (1 stk) | 08711985442465 |
| 109030062003 | 165,1 (DN150) - verzinkt | 7,48 kg | 280x165x223 mm | Karton (1 stk) | 08711985442472 |
| 109030065002 | 168,3 (DN150) - rot | 7,79 kg | 280x168x225 mm | Karton (1 stk) | 08711985442489 |
| 109030065003 | 168,3 (DN150) - verzinkt | 7,79 kg | 280x168x225 mm | Karton (1 stk) | 08711985442496 |
| 109030085002 | 219,1 (DN200) - rot | 15 kg | 352x219x286 mm | Karton (1 stk) | 08711985442502 |
| 109030085003 | 219,1 (DN200) - verzinkt | 15 kg | 352x219x286 mm | Karton (1 stk) | 08711985442519 |

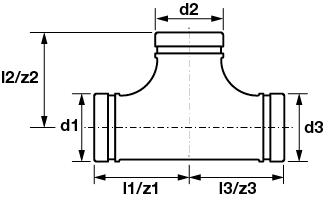

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | es1 | d2 | DN2 | l2 | z2 | es2 | d3 | DN3 | l3 | z3 | es3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 109030020002 | 60,3 (DN50) - rot | 60,3 | DN50 | 70 | 70 | 25 | 60,3 | DN50 | 70 | 70 | 25 | 60,3 | DN50 | 70 | 70 | 25 |
| 109030020003 | 60,3 (DN50) - verzinkt | 60,3 | DN50 | 70 | 70 | 25 | 60,3 | DN50 | 70 | 70 | 25 | 60,3 | DN50 | 70 | 70 | 25 |
| 109030029002 | 76,1 (DN65) - rot | 76,1 | DN65 | 76 | 76 | 25 | 76,1 | DN65 | 76 | 76 | 25 | 76,1 | DN65 | 76 | 76 | 25 |
| 109030029003 | 76,1 (DN65) - verzinkt | 76,1 | DN65 | 76 | 76 | 25 | 76,1 | DN65 | 76 | 76 | 25 | 76,1 | DN65 | 76 | 76 | 25 |
| 109030030002 | 88,9 (DN80) - rot | 88,9 | DN80 | 86 | 86 | 25 | 88,9 | DN80 | 86 | 86 | 25 | 88,9 | DN80 | 86 | 86 | 25 |
| 109030030003 | 88,9 (DN80) - verzinkt | 88,9 | DN80 | 86 | 86 | 25 | 88,9 | DN80 | 86 | 86 | 25 | 88,9 | DN80 | 86 | 86 | 25 |
| 109030045002 | 114,3 (DN100) - rot | 114,3 | DN100 | 102 | 102 | 25 | 114,3 | DN100 | 102 | 102 | 25 | 114,3 | DN100 | 102 | 102 | 25 |
| 109030045003 | 114,3 (DN100) - verzinkt | 114,3 | DN100 | 102 | 102 | 25 | 114,3 | DN100 | 102 | 102 | 25 | 114,3 | DN100 | 102 | 102 | 25 |
| 109030052002 | 139,7 (DN125) - rot | 139,7 | DN125 | 124 | 124 | 25 | 139,7 | DN125 | 124 | 124 | 25 | 139,7 | DN125 | 124 | 124 | 25 |
| 109030052003 | 139,7 (DN125) - verzinkt | 139,7 | DN125 | 124 | 124 | 25 | 139,7 | DN125 | 124 | 124 | 25 | 139,7 | DN125 | 124 | 124 | 25 |
| 109030062002 | 165,1 (DN150) - rot | 165,1 | DN150 | 140 | 140 | 25 | 165,1 | DN150 | 140 | 140 | 25 | 165,1 | DN150 | 140 | 140 | 25 |
| 109030062003 | 165,1 (DN150) - verzinkt | 165,1 | DN150 | 140 | 140 | 25 | 165,1 | DN150 | 140 | 140 | 25 | 165,1 | DN150 | 140 | 140 | 25 |
| 109030065002 | 168,3 (DN150) - rot | 168,3 | DN150 | 140 | 140 | 25 | 168,3 | DN150 | 140 | 140 | 25 | 168,3 | DN150 | 140 | 140 | 25 |
| 109030065003 | 168,3 (DN150) - verzinkt | 168,3 | DN150 | 140 | 140 | 25 | 168,3 | DN150 | 140 | 140 | 25 | 168,3 | DN150 | 140 | 140 | 25 |
| 109030085002 | 219,1 (DN200) - rot | 219,1 | DN200 | 176 | 176 | 31 | 219,1 | DN200 | 176 | 176 | 31 | 219,1 | DN200 | 176 | 176 | 31 |
| 109030085003 | 219,1 (DN200) - verzinkt | 219,1 | DN200 | 176 | 176 | 31 | 219,1 | DN200 | 176 | 176 | 31 | 219,1 | DN200 | 176 | 176 | 31 |
| Farbe | silber, rot |
|---|---|
| Materialien | Gusseisen (ASTM A536 65-45-12) |
| Verarbeitung | Verzinkt, lackiert |
| Hersteller | Shurjoint |
| Formen | T-Stück (90º) |
| Verbindung | Nut |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
| Intrastat-Nummer | 73071910 |
| Marke | VSH |
| Serie | Shurjoint |
| Produkttyp | 903 |
| UNSPS | 40174604 |
 903 Bild |
png | Herunterladen |
 903-Combi Bild |
png | Herunterladen |
 903-GV Bild |
png | Herunterladen |
FM Zertifikaten |
Herunterladen | |
LPCB Zertifikaten |
Herunterladen | |
TSU Zertifikaten |
Herunterladen | |
UL Zertifikaten |
Herunterladen | |
ULc Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
Datasheet Submittal sheet |
Herunterladen | |
VSH Shurjoint Installation Handbook Installations- & Wartungsdokument |
Herunterladen | |
VSH Shurjoint instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
| Werkstoff des Anschlusses 1 | Gusseisen |
| Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
| Werkstoff des Anschlusses 2 | Gusseisen |
| Werkstoffgüte Anschluss 2 | ASTM A536 65-45-12 |
| Werkstoff des Anschlusses 3 | Gusseisen |
| Werkstoffgüte Anschluss 3 | ASTM A536 65-45-12 |
| Ausführung | T-Stück |
| Winkel | 90° |
| Reduzierend | Nein |
| Mehrteilig | Nein |
| Systemgebunden | Nein |
| Anschluss 1 | Nut |
| Anschluss 2 | Nut |
| Anschluss 3 | Nut |
| Zugfest | Ja |
| Mit Dichtungsmaterial | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| Mit Stoßnocken | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| FM-Prüfung | Ja |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
