7722E

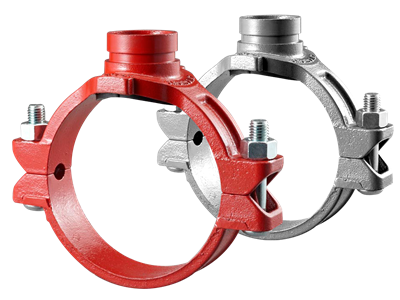

Die Anbohrschelle Modell 7722 von VSH Shurjoint bietet bei Montage auf ein angebohrtes Rohr einen schnellen und einfachen Abzweig, der eine Nut hat. Durch den Einsatz des Modells 7722 entfällt die Notwendigkeit des Schweißens oder der Verwendung eines T-Stücks. Die Anbohrschelle besteht aus oberen und unteren Gehäusesegmenten aus duktilem Gusseisen, einer Dichtung aus EPDM-Gummi der Güteklasse “E” und verzinkten Schrauben und Muttern. Anbohrschellen werden mit unseren Standardlackierungen rot oder feuerverzinkt geliefert. Optionale Oberflächen Epoxidbeschichtungen sind ebenfalls erhältlich.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 177222012E02 | 60,3x42,4 - rot | 1,34 kg | 82x128x111 mm | Karton (10 stk) | 08711985448856 |
| 177222012E03 | 60,3x42,4 - verzinkt | 1,34 kg | 82x128x111 mm | Karton (10 stk) | 08711985449099 |
| 177222015E02 | 60,3x48,3 - rot | 1,3 kg | 82x128x111 mm | Karton (10 stk) | 08711985448863 |
| 177222015E03 | 60,3x48,3 - verzinkt | 1,3 kg | 82x128x111 mm | Karton (10 stk) | 08711985449105 |
| 177222512E02 | 76,1x42,4 - rot | 1,85 kg | 82x146x127 mm | Karton (7 stk) | 08711985448870 |
| 177222512E03 | 76,1x42,4 - verzinkt | 1,85 kg | 82x146x127 mm | Karton (7 stk) | 08711985449112 |
| 177222515E02 | 76,1x48,3 - rot | 1,9 kg | 82x146x127 mm | Karton (6 stk) | 08711985448887 |
| 177222515E03 | 76,1x48,3 - verzinkt | 1,9 kg | 82x146x127 mm | Karton (6 stk) | 08711985449129 |
| 177223012E02 | 88,9x42,4 - rot | 1,83 kg | 88x160x145 mm | Karton (10 stk) | 08711985448894 |
| 177223012E03 | 88,9x42,4 - verzinkt | 1,83 kg | 88x160x145 mm | Karton (10 stk) | 08711985449136 |
| 177223015E02 | 88,9x48,3 - rot | 1,99 kg | 88x160x145 mm | Karton (10 stk) | 08711985448900 |
| 177223015E03 | 88,9x48,3 - verzinkt | 1,99 kg | 88x160x145 mm | Karton (10 stk) | 08711985449143 |
| 177223020E02 | 88,9x60,3 - rot | 2,22 kg | 101x160x147 mm | Karton (10 stk) | 08711985448917 |
| 177223020E03 | 88,9x60,3 - verzinkt | 2,22 kg | 101x160x147 mm | Karton (10 stk) | 08711985449150 |
| 177224512E02 | 114,3x42,4 - rot | 2,14 kg | 85x190x171 mm | Karton (8 stk) | 08711985448924 |
| 177224512E03 | 114,3x42,4 - verzinkt | 2,14 kg | 85x190x171 mm | Karton (8 stk) | 08711985449167 |
| 177224515E02 | 114,3x48,3 - rot | 2,18 kg | 85x190x171 mm | Karton (8 stk) | 08711985448931 |
| 177224515E03 | 114,3x48,3 - verzinkt | 2,18 kg | 85x190x171 mm | Karton (8 stk) | 08711985449174 |
| 177224520E02 | 114,3x60,3 - rot | 2,43 kg | 101x190x177 mm | Karton (8 stk) | 08711985448948 |
| 177224520E03 | 114,3x60,3 - verzinkt | 2,43 kg | 101x190x177 mm | Karton (8 stk) | 08711985449181 |
| 177224529E02 | 114,3x76,1 - rot | 2,84 kg | 112x190x183 mm | Karton (5 stk) | 08711985448955 |
| 177224529E03 | 114,3x76,1 - verzinkt | 2,84 kg | 112x190x183 mm | Karton (5 stk) | 08711985449198 |
| 177224530E02 | 114,3x88,9 - rot | 5,2 kg | 136x190x184 mm | Karton (3 stk) | 08711985448962 |
| 177224530E03 | 114,3x88,9 - verzinkt | 5,2 kg | 136x190x184 mm | Karton (3 stk) | 08711985449204 |
| 177225520E02 | 139,7x60,3 - rot | 4,01 kg | 102x236x210 mm | Karton (4 stk) | 08711985448979 |
| 177225520E03 | 139,7x60,3 - verzinkt | 4,01 kg | 102x236x210 mm | Karton (4 stk) | 08711985476460 |
| 177225529E02 | 139,7x76,1 - rot | 4,25 kg | 118x236x213 mm | Karton (4 stk) | 08711985448986 |
| 177225529E03 | 139,7x76,1 - verzinkt | 4,25 kg | 118x236x213 mm | Karton (4 stk) | 08711985476477 |
| 177226512E02 | 165,1/168,3x42,4 - rot | 4,2 kg | 93x256x225 mm | Karton (4 stk) | 08711985448993 |
| 177226512E03 | 165,1/168,3x42,4 - verzinkt | 4,2 kg | 93x256x225 mm | Karton (4 stk) | 08711985449211 |
| 177226515E02 | 165,1/168,3x48,3 - rot | 4,3 kg | 93x256x225 mm | Karton (4 stk) | 08711985449006 |
| 177226515E03 | 165,1/168,3x48,3 - verzinkt | 4,3 kg | 93x256x225 mm | Karton (4 stk) | 08711985449228 |
| 177226520E02 | 165,1/168,3x60,3 - rot | 4,62 kg | 101x256x230 mm | Karton (4 stk) | 08711985449013 |
| 177226520E03 | 165,1/168,3x60,3 - verzinkt | 4,62 kg | 101x256x230 mm | Karton (4 stk) | 08711985449235 |
| 177226529E02 | 165,1/168,3x76,1 - rot | 5,03 kg | 118x256x238 mm | Karton (3 stk) | 08711985449020 |
| 177226529E03 | 165,1/168,3x76,1 - verzinkt | 5,03 kg | 118x256x238 mm | Karton (3 stk) | 08711985449242 |
| 177226530E02 | 165,1/168,3x88,9 - rot | 5,6 kg | 137x256x238 mm | Karton (2 stk) | 08711985449037 |
| 177226530E03 | 165,1/168,3x88,9 - verzinkt | 5,6 kg | 137x256x238 mm | Karton (2 stk) | 08711985449259 |
| 177226545E02 | 165,1/168,3x114,3 - rot | 7 kg | 164x256x238 mm | Karton (2 stk) | 08711985449044 |
| 177226545E03 | 165,1/168,3x114,3 - verzinkt | 7 kg | 164x256x238 mm | Karton (2 stk) | 08711985449266 |
| 177228520E02 | 219,1x60,3 - rot | 5,61 kg | 104x327x286 mm | Karton (2 stk) | 08711985449051 |
| 177228520E03 | 219,1x60,3 - verzinkt | 5,61 kg | 104x327x286 mm | Karton (2 stk) | 08711985449273 |
| 177228529E02 | 219,1x76,1 - rot | 6 kg | 104x327x286 mm | Karton (2 stk) | 08711985449068 |
| 177228529E03 | 219,1x76,1 - verzinkt | 6 kg | 104x327x286 mm | Karton (2 stk) | 08711985449280 |
| 177228530E02 | 219,1x88,9 - rot | 6,53 kg | 128x327x286 mm | Karton (2 stk) | 08711985449075 |
| 177228530E03 | 219,1x88,9 - verzinkt | 6,53 kg | 128x327x286 mm | Karton (2 stk) | 08711985449297 |
| 177228545E02 | 219,1x114,3 - rot | 7,5 kg | 164x327x286 mm | Karton (2 stk) | 08711985449082 |
| 177228545E03 | 219,1x114,3 - verzinkt | 7,5 kg | 164x327x286 mm | Karton (2 stk) | 08711985449303 |

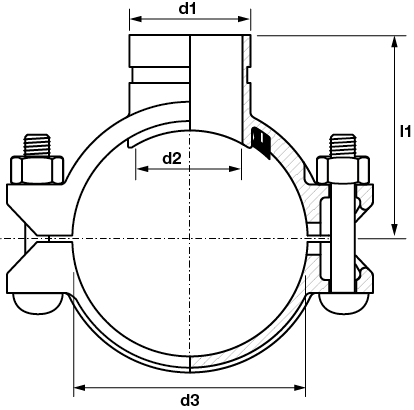

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 |
|---|---|---|---|---|---|---|---|
| 177222012E02 | 60,3x42,4 - rot | 42,4 | DN32 | 71 | 71 | 45,0 | DN32 |
| 177222012E03 | 60,3x42,4 - verzinkt | 42,4 | DN32 | 71 | 71 | 45,0 | DN32 |
| 177222015E02 | 60,3x48,3 - rot | 48,3 | DN40 | 71 | 71 | 45,0 | DN40 |
| 177222015E03 | 60,3x48,3 - verzinkt | 48,3 | DN40 | 71 | 71 | 45,0 | DN40 |
| 177222512E02 | 76,1x42,4 - rot | 42,4 | DN32 | 79 | 79 | 45,0 | DN32 |
| 177222512E03 | 76,1x42,4 - verzinkt | 42,4 | DN32 | 79 | 79 | 45,0 | DN32 |
| 177222515E02 | 76,1x48,3 - rot | 48,3 | DN40 | 79 | 79 | 45,0 | DN40 |
| 177222515E03 | 76,1x48,3 - verzinkt | 48,3 | DN40 | 79 | 79 | 45,0 | DN40 |
| 177223012E02 | 88,9x42,4 - rot | 42,4 | DN32 | 89 | 89 | 45,0 | DN32 |
| 177223012E03 | 88,9x42,4 - verzinkt | 42,4 | DN32 | 89 | 89 | 45,0 | DN32 |
| 177223015E02 | 88,9x48,3 - rot | 48,3 | DN40 | 89 | 89 | 45,0 | DN40 |
| 177223015E03 | 88,9x48,3 - verzinkt | 48,3 | DN40 | 89 | 89 | 45,0 | DN40 |
| 177223020E02 | 88,9x60,3 - rot | 60,3 | DN50 | 91 | 91 | 64,0 | DN50 |
| 177223020E03 | 88,9x60,3 - verzinkt | 60,3 | DN50 | 91 | 91 | 64,0 | DN50 |
| 177224512E02 | 114,3x42,4 - rot | 42,4 | DN32 | 99 | 99 | 45,0 | DN32 |
| 177224512E03 | 114,3x42,4 - verzinkt | 42,4 | DN32 | 99 | 99 | 45,0 | DN32 |
| 177224515E02 | 114,3x48,3 - rot | 48,3 | DN40 | 99 | 99 | 45,0 | DN40 |
| 177224515E03 | 114,3x48,3 - verzinkt | 48,3 | DN40 | 99 | 99 | 45,0 | DN40 |
| 177224520E02 | 114,3x60,3 - rot | 60,3 | DN50 | 105 | 105 | 64,0 | DN50 |
| 177224520E03 | 114,3x60,3 - verzinkt | 60,3 | DN50 | 105 | 105 | 64,0 | DN50 |
| 177224529E02 | 114,3x76,1 - rot | 76,1 | DN65 | 111 | 111 | 70,0 | DN65 |
| 177224529E03 | 114,3x76,1 - verzinkt | 76,1 | DN65 | 111 | 111 | 70,0 | DN65 |
| 177224530E02 | 114,3x88,9 - rot | 88,9 | DN80 | 112 | 112 | 89,0 | DN80 |
| 177224530E03 | 114,3x88,9 - verzinkt | 88,9 | DN80 | 112 | 112 | 89,0 | DN80 |
| 177225520E02 | 139,7x60,3 - rot | 60,3 | DN50 | 124 | 124 | 64,0 | DN50 |
| 177225520E03 | 139,7x60,3 - verzinkt | 60,3 | DN50 | 124 | 124 | 64,0 | DN50 |
| 177225529E02 | 139,7x76,1 - rot | 76,1 | DN65 | 127 | 127 | 70,0 | DN65 |
| 177225529E03 | 139,7x76,1 - verzinkt | 76,1 | DN65 | 127 | 127 | 70,0 | DN65 |
| 177226512E02 | 165,1/168,3x42,4 - rot | 42,4 | DN32 | 127 | 127 | 45,0 | DN32 |
| 177226512E03 | 165,1/168,3x42,4 - verzinkt | 42,4 | DN32 | 127 | 127 | 45,0 | DN32 |
| 177226515E02 | 165,1/168,3x48,3 - rot | 48,3 | DN40 | 127 | 127 | 45,0 | DN40 |
| 177226515E03 | 165,1/168,3x48,3 - verzinkt | 48,3 | DN40 | 127 | 127 | 45,0 | DN40 |
| 177226520E02 | 165,1/168,3x60,3 - rot | 60,3 | DN50 | 132 | 132 | 64,0 | DN50 |
| 177226520E03 | 165,1/168,3x60,3 - verzinkt | 60,3 | DN50 | 132 | 132 | 64,0 | DN50 |
| 177226529E02 | 165,1/168,3x76,1 - rot | 76,1 | DN65 | 140 | 140 | 70,0 | DN65 |
| 177226529E03 | 165,1/168,3x76,1 - verzinkt | 76,1 | DN65 | 140 | 140 | 70,0 | DN65 |
| 177226530E02 | 165,1/168,3x88,9 - rot | 88,9 | DN80 | 140 | 140 | 89,0 | DN80 |
| 177226530E03 | 165,1/168,3x88,9 - verzinkt | 88,9 | DN80 | 140 | 140 | 89,0 | DN80 |
| 177226545E02 | 165,1/168,3x114,3 - rot | 114,3 | DN100 | 140 | 140 | 114,0 | DN100 |
| 177226545E03 | 165,1/168,3x114,3 - verzinkt | 114,3 | DN100 | 140 | 140 | 114,0 | DN100 |
| 177228520E02 | 219,1x60,3 - rot | 60,3 | DN50 | 166 | 166 | 64,0 | DN50 |
| 177228520E03 | 219,1x60,3 - verzinkt | 60,3 | DN50 | 166 | 166 | 64,0 | DN50 |
| 177228529E02 | 219,1x76,1 - rot | 76,1 | DN65 | 166 | 166 | 70,0 | DN65 |
| 177228529E03 | 219,1x76,1 - verzinkt | 76,1 | DN65 | 166 | 166 | 70,0 | DN65 |
| 177228530E02 | 219,1x88,9 - rot | 88,9 | DN80 | 166 | 166 | 89,0 | DN80 |
| 177228530E03 | 219,1x88,9 - verzinkt | 88,9 | DN80 | 166 | 166 | 89,0 | DN80 |
| 177228545E02 | 219,1x114,3 - rot | 114,3 | DN100 | 166 | 166 | 114,0 | DN100 |
| 177228545E03 | 219,1x114,3 - verzinkt | 114,3 | DN100 | 166 | 166 | 114,0 | DN100 |
| Farbe | silber, rot |
|---|---|
| Materialien | Gusseisen (ASTM A536 65-45-12) |
| Verarbeitung | Verzinkt, lackiert |
| Hersteller | Shurjoint |
| Formen | Tapping saddle |
| Verbindung | Nut, Loch |
| Abdichtung | EPDM |
| Produktgruppe | Fittings (Demontierbar) |
|---|---|
| ETIM klasse | EC011014 Anbohrschelle |
| Intrastat-Nummer | 73071910 |
| Marke | VSH |
| Serie | Shurjoint |
| Produkttyp | 7722E |
| UNSPS | 40175303 |
 7722-Combi Bild |
png | Herunterladen |
 7722-M22 Bild |
png | Herunterladen |
 7722-M22-GV Bild |
png | Herunterladen |
FM Zertifikaten |
Herunterladen | |
LPCB Zertifikaten |
Herunterladen | |
TSU Zertifikaten |
Herunterladen | |
UL Zertifikaten |
Herunterladen | |
ULc Zertifikaten |
Herunterladen | |
VSH Shurjoint CSTBat Zertifikaten |
Herunterladen | |
VdS Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
Datasheet Submittal sheet |
Herunterladen | |
VSH Shurjoint Installation Handbook Installations- & Wartungsdokument |
Herunterladen | |
VSH Shurjoint instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC011014 Anbohrschelle |
| Werkstoff | Gusseisen |
| Material Einlage | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Zugfest | Ja |
| Anschluss | Nut |
| Max. Arbeitsdruck bei 20 °C | 20bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 290,08psi |
| Mediumtemperatur (Dauerbetrieb) | -34°C - 110°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -29,2°F - 230°F |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
