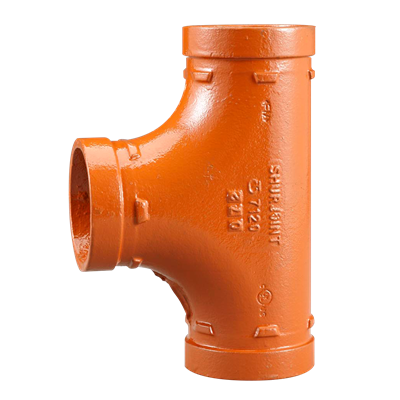

Das VSH Shurjoint Modell 7120 ist ein T-Stück mit drei Nuten.
VSH Shurjoint-Nutrohrsysteme bestehen aus einer breiten Palette von Nutenkupplungen, Fittings und Ventilen für Heizung, Druckluft und Industrie. VSH Shurjoint ist weniger arbeitsintensiv, sicherer, sauberer und liefert eine gleichbleibende Verbindungsqualität.
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
171200010001 | 33,7 (DN25) - orange | 0,35 kg | 114x34x74 mm | Karton (40 stk) | 08711985443226 |
171200010003 | 33,7 (DN25) - verzinkt | 0,35 kg | 114x34x74 mm | Karton (40 stk) | 08711985443233 |
171200012001 | 42,4 (DN32) - orange | 0,7 kg | 140x43x92 mm | Karton (20 stk) | 08711985443240 |
171200012002 | 42,4 (DN32) - rot | 0,7 kg | 140x43x92 mm | Karton (20 stk) | 04710574421014 |
171200012003 | 42,4 (DN32) - verzinkt | 0,7 kg | 140x43x92 mm | Karton (20 stk) | 08711985443257 |
171200015001 | 48,3 (DN40) - orange | 0,9 kg | 140x49x95 mm | Karton (15 stk) | 08711985443264 |
171200015002 | 48,3 (DN40) - rot | 0,9 kg | 140x49x95 mm | Karton (15 stk) | 04710574421045 |
171200015003 | 48,3 (DN40) - verzinkt | 0,9 kg | 140x49x95 mm | Karton (15 stk) | 08711985443271 |
171200020001 | 60,3 (DN50) - orange | 1,3 kg | 166x61x114 mm | Karton (16 stk) | 08711985443288 |
171200020003 | 60,3 (DN50) - verzinkt | 1,3 kg | 166x61x114 mm | Karton (16 stk) | 08711985443295 |
171200029001 | 76,1 (DN65) - orange | 2,19 kg | 190x77x134 mm | Karton (10 stk) | 08711985443301 |
171200029003 | 76,1 (DN65) - verzinkt | 2,19 kg | 190x77x134 mm | Karton (10 stk) | 08711985443318 |
171200030001 | 88,9 (DN80) - orange | 3,1 kg | 216x89x153 mm | Karton (5 stk) | 08711985443325 |
171200030003 | 88,9 (DN80) - verzinkt | 3,1 kg | 216x89x153 mm | Karton (5 stk) | 08711985443332 |
171200045001 | 114,3 (DN100) - orange | 3,81 kg | 254x115x185 mm | Karton (3 stk) | 08711985443349 |
171200045003 | 114,3 (DN100) - verzinkt | 3,81 kg | 254x115x185 mm | Karton (3 stk) | 08711985443356 |
171200052001 | 139,7 (DN125) - orange | 6,5 kg | 280x140x210 mm | Karton (1 stk) | 08711985443363 |
171200052003 | 139,7 (DN125) - verzinkt | 6,5 kg | 280x140x210 mm | Karton (1 stk) | 08711985443370 |
171200062001 | 165,1 (DN150) - orange | 9,85 kg | 330x166x248 mm | Karton (1 stk) | 08711985443387 |
171200062003 | 165,1 (DN150) - verzinkt | 9,85 kg | 330x166x248 mm | Karton (1 stk) | 08711985443394 |
171200065001 | 168,3 (DN150) - orange | 10 kg | 330x169x250 mm | Karton (1 stk) | 08711985443400 |
171200065003 | 168,3 (DN150) - verzinkt | 10 kg | 330x169x250 mm | Karton (1 stk) | 08711985443417 |
171200085001 | 219,1 (DN200) - orange | 16,63 kg | 394x220x307 mm | Karton (1 stk) | 08711985443424 |
171200085003 | 219,1 (DN200) - verzinkt | 16,63 kg | 394x220x307 mm | Karton (1 stk) | 08711985443431 |
1712000A1001 | 273 (DN250) - orange | 31 kg | 458x273x366 mm | Karton (1 stk) | 08711985445466 |
1712000A1003 | 273 (DN250) - verzinkt | 31 kg | 458x273x366 mm | Karton (1 stk) | 08711985445473 |
1712000A3001 | 323,9 (DN300) - orange | 43,85 kg | 508x324x416 mm | Karton (1 stk) | 08711985445480 |
1712000A3003 | 323,9 (DN300) - verzinkt | 43,85 kg | 508x324x416 mm | Karton (1 stk) | 08711985445497 |

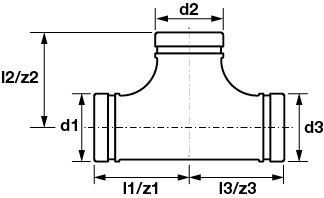

Artikelnummer | Abmessung | d1 | DN1 | l1 | d2 | DN2 | l2 | d3 | DN3 | l3 |
---|---|---|---|---|---|---|---|---|---|---|
171200010001 | 33,7 (DN25) - orange | 33,7 | DN25 | 57 | 33,7 | DN25 | 57 | 33,7 | DN25 | 57 |
171200010003 | 33,7 (DN25) - verzinkt | 33,7 | DN25 | 57 | 33,7 | DN25 | 57 | 33,7 | DN25 | 57 |
171200012001 | 42,4 (DN32) - orange | 42,4 | DN32 | 70 | 42,4 | DN32 | 70 | 42,4 | DN32 | 70 |
171200012002 | 42,4 (DN32) - rot | 42,4 | DN32 | 70 | 42,4 | DN32 | 70 | 42,4 | DN32 | 70 |
171200012003 | 42,4 (DN32) - verzinkt | 42,4 | DN32 | 70 | 42,4 | DN32 | 70 | 42,4 | DN32 | 70 |
171200015001 | 48,3 (DN40) - orange | 48,3 | DN40 | 70 | 48,3 | DN40 | 70 | 48,3 | DN40 | 70 |
171200015002 | 48,3 (DN40) - rot | 48,3 | DN40 | 70 | 48,3 | DN40 | 70 | 48,3 | DN40 | 70 |
171200015003 | 48,3 (DN40) - verzinkt | 48,3 | DN40 | 70 | 48,3 | DN40 | 70 | 48,3 | DN40 | 70 |
171200020001 | 60,3 (DN50) - orange | 60,3 | DN50 | 83 | 60,3 | DN50 | 83 | 60,3 | DN50 | 83 |
171200020003 | 60,3 (DN50) - verzinkt | 60,3 | DN50 | 83 | 60,3 | DN50 | 83 | 60,3 | DN50 | 83 |
171200029001 | 76,1 (DN65) - orange | 76,1 | DN65 | 95 | 76,1 | DN65 | 95 | 76,1 | DN65 | 95 |
171200029003 | 76,1 (DN65) - verzinkt | 76,1 | DN65 | 95 | 76,1 | DN65 | 95 | 76,1 | DN65 | 95 |
171200030001 | 88,9 (DN80) - orange | 88,9 | DN80 | 108 | 88,9 | DN80 | 108 | 88,9 | DN80 | 108 |
171200030003 | 88,9 (DN80) - verzinkt | 88,9 | DN80 | 108 | 88,9 | DN80 | 108 | 88,9 | DN80 | 108 |
171200045001 | 114,3 (DN100) - orange | 114,3 | DN100 | 127 | 114,3 | DN100 | 127 | 114,3 | DN100 | 127 |
171200045003 | 114,3 (DN100) - verzinkt | 114,3 | DN100 | 127 | 114,3 | DN100 | 127 | 114,3 | DN100 | 127 |
171200052001 | 139,7 (DN125) - orange | 139,7 | DN125 | 140 | 139,7 | DN125 | 140 | 139,7 | DN125 | 140 |
171200052003 | 139,7 (DN125) - verzinkt | 139,7 | DN125 | 140 | 139,7 | DN125 | 140 | 139,7 | DN125 | 140 |
171200062001 | 165,1 (DN150) - orange | 165,1 | DN150 | 165 | 165,1 | DN150 | 165 | 165,1 | DN150 | 165 |
171200062003 | 165,1 (DN150) - verzinkt | 165,1 | DN150 | 165 | 165,1 | DN150 | 165 | 165,1 | DN150 | 165 |
171200065001 | 168,3 (DN150) - orange | 168,3 | DN150 | 165 | 168,3 | DN150 | 165 | 168,3 | DN150 | 165 |
171200065003 | 168,3 (DN150) - verzinkt | 168,3 | DN150 | 165 | 168,3 | DN150 | 165 | 168,3 | DN150 | 165 |
171200085001 | 219,1 (DN200) - orange | 219,1 | DN200 | 197 | 219,1 | DN200 | 197 | 219,1 | DN200 | 197 |
171200085003 | 219,1 (DN200) - verzinkt | 219,1 | DN200 | 197 | 219,1 | DN200 | 197 | 219,1 | DN200 | 197 |
1712000A1001 | 273 (DN250) - orange | 273,0 | DN250 | 229 | 273,0 | DN250 | 229 | 273,0 | DN250 | 229 |
1712000A1003 | 273 (DN250) - verzinkt | 273,0 | DN250 | 229 | 273,0 | DN250 | 229 | 273,0 | DN250 | 229 |
1712000A3001 | 323,9 (DN300) - orange | 323,9 | DN300 | 254 | 323,9 | DN300 | 254 | 323,9 | DN300 | 254 |
1712000A3003 | 323,9 (DN300) - verzinkt | 323,9 | DN300 | 254 | 323,9 | DN300 | 254 | 323,9 | DN300 | 254 |
Farbe | silber, rot, orange |
---|---|
Materialien | Gusseisen (ASTM A536 65-45-12) |
Verarbeitung | Verzinkt, lackiert |
Hersteller | Shurjoint |
Formen | T-Stück (90º) |
Verbindung | Nut |
Produktgruppe | Fittings (Demontierbar) |
---|---|
ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
Intrastat-Nummer | 73071910 |
Marke | VSH |
Serie | Shurjoint |
Produkttyp | 7120 |
UNSPS | 40174604 |
7120 Bild |
png | Herunterladen |
7120-GV Bild |
png | Herunterladen |
FM Zertifikaten |
Herunterladen | |
LPCB Zertifikaten |
Herunterladen | |
TSU Zertifikaten |
Herunterladen | |
UL Zertifikaten |
Herunterladen | |
ULc Zertifikaten |
Herunterladen | |
Diagram Diagramm |
png | Herunterladen |
Datasheet Submittal sheet |
Herunterladen | |
VSH Shurjoint instructions Installations- & Wartungsdokument |
Herunterladen | |
VSH Shurjoint Installation Handbook Installations- & Wartungsdokument |
Herunterladen | |
7120red_p.png Bild |
png | Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
Werkstoff des Anschlusses 1 | Gusseisen |
Werkstoffgüte Anschluss 1 | ASTM A536 65-45-12 |
Werkstoff des Anschlusses 2 | Gusseisen |
Werkstoffgüte Anschluss 2 | ASTM A536 65-45-12 |
Werkstoff des Anschlusses 3 | Gusseisen |
Werkstoffgüte Anschluss 3 | ASTM A536 65-45-12 |
Ausführung | T-Stück |
Winkel | 90° |
Reduzierend | Nein |
Mehrteilig | Nein |
Systemgebunden | Nein |
Anschluss 1 | Nut |
Anschluss 2 | Nut |
Anschluss 3 | Nut |
Zugfest | Ja |
Mit Dichtungsmaterial | Nein |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Nein |
Mit thermischer Isolierung | Nein |
Mit Stoßnocken | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Nein |
DVGW-Siegel für Gas | Nein |
DVGW-Siegel für Wasser | Nein |
KIWA-Prüfsiegel | Nein |
Gastec QA Prüfung | Nein |
KOMO-Prüfsiegel | Nein |
