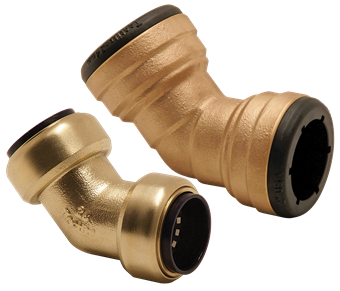

VSH Tectite Pro Winkel 45° i/i (2 x Steck)

Gruppe: TX21

VSH Tectite Pro TX21 ist ein 45 Grad Winkel mit zwei Steckanschlüssen. Durch den Einsatz von VSH Tectite verwenden Sie eine erstklassige Steckverbindung mit einzigartiger Technologie. VSH Tectite bietet eine Rohrleitung, die für häusliche und leicht gewerbliche Anwendungen geeignet ist.

  • demotierbar
  • Elektrisch leitend
  • keine Arbeiten mit offener Flamme
  • ausgestattet mit allen relevanten Zulassungen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Segmente

Zweckbau

Zweckbau

Zertifikate

Kitemark

Kitemark

KIWA

KIWA

UK water regulation 4

UK water regulation 4

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

4753133

Abmessung

35

L x B x H

130x60x60 mm

Gewicht

0,54 kg

Verpackung

Beutel (1 stk)

GTIN

05022050455772

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

Winkel

Artikelnummer

4753133

size

35

d1

35,0

DN1

DN32

l1

67

z1

10

d2

35,0

DN2

DN32

l2

67

z2

10

Winkel

45

technical drawing for product

Eigenschaften

Farbe

rotguss

Materialien

Rotguss (EN CC499K)

Verarbeitung

Keine

Formen

Winkel (45º)

Verbindung

Stecken, stecken

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings (Demontierbar)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

Tectite Pro

Produkttyp

TX21

UNSPS

40172801

SCIP

8078ea46-ded6-4488-8aee-1429ca03f1ed

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-24 °C

Max. Betriebstemperatur Medium

90 °C

Spitzentemperatur Medium

90 °C

Installations- & Wartungsdokument | pdf

VSH Tectite installation instructions

image for Diagram

Diagramm | jpg

Diagram

image for TX21_Combi

Bild | png

TX21_Combi

Link zum Blatt | pdf

MSDS_VSH_Tectite Pro

Zertifikat | pdf

Pegler_BSI_All_Fittings_KM_15121

Zertifikat | pdf

Tectite Pro DZR NSG REG4 1+

Zertifikat | pdf

Tectite Push KIWA

Zertifikat | pdf

VSH Tectite ACS

Zertifikat | pdf

VSH Tectite Classic & Pro WRAS

Zertifikat | pdf

VSH Tectite Classic & Pro WRAS

Zertifikat | pdf

VSH Tectite Classic and Pro DVGW

Zertifikat | pdf

VSH_Tectite_Classic_Pro_OVGW

image for Diagram

Diagramm | jpg

Diagram

image for TX21_35-54

Bild | png

TX21_35-54

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Bronze

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuSn5Zn5Pb2

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Bronze

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuSn5Zn5Pb2

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Winkel des Bogens

Wert

45°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Nein

Eigenschaften

Nenndurchmesser Anschluss 1

Wert

DN 32

Eigenschaften

Rohraußendurchmesser Anschluss 1

Wert

35mm

Eigenschaften

Rohraußendurchmesser Anschluss 1 (imperial)

Wert

1,38"

Eigenschaften

Wanddicke Anschluss 1

Wert

1,6mm

Eigenschaften

Wanddicke Anschluss 1 (imperial)

Wert

0,06"

Eigenschaften

Anschluss 1

Wert

Einsteck (Push-Fitting)

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

DN 32

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

35mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

1,38"

Eigenschaften

Wanddicke Anschluss 2

Wert

1,6mm

Eigenschaften

Wanddicke Anschluss 2 (imperial)

Wert

0,06"

Eigenschaften

Anschluss 2

Wert

Einsteck (Push-Fitting)

Eigenschaften

Hauptfarbe Fitting

Wert

Bronze

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Länge

Wert

130mm

Eigenschaften

Länge Anschluss 1

Wert

67mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

2,64"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

10mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

0,39"

Eigenschaften

Länge Anschluss 2

Wert

67mm

Eigenschaften

Länge Anschluss 2 (imperial)

Wert

2,64"

Eigenschaften

Arbeitslänge Anschluss 2

Wert

10mm

Eigenschaften

Arbeitslänge Anschluss 2 (imperial)

Wert

0,39"

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-24°C - 90°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-11,2°F - 194°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Ja

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein

Artikelnummer

carbon footprint (A-C) CO2-Fußabdruck

Datenquelle

Artikelnummer

4753133

carbon footprint (A-C) CO2-Fußabdruck

3,43kgCO2e

Datenquelle

TM65
