group: T1S

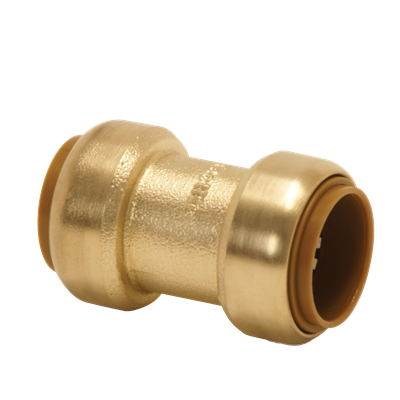

VSH Tectite Classic T1S ist eine Schiebemuffe ohne Anschlag mit zwei Steckanschlüssen. Durch den Einsatz von VSH Tectite verwenden Sie eine erstklassige Steckverbindung mit einzigartiger Technologie. VSH Tectite bietet eine Rohrleitung, die für häusliche und leicht gewerbliche Anwendungen geeignet ist.
Trinkwasser
Heizung
Gebäudeinstallation
ACS
Kitemark
DVGW Wasser
ETA
QB (CSTBat)
RISE
SINTEF
STF
ÜA
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 4751890 | 12 | 0,04 kg | 49x24x24 mm | Beutel (10 stk) | 05022050502384 |
| 4751672 | 14 | 0,05 kg | 50x25x25 mm | Beutel (10 stk) | 05022050451392 |
| 4751901 | 15 | 0,05 kg | 50x25x25 mm | Beutel (10 stk) | 05022050502391 |
| 4751912 | 18 | 0,05 kg | 50x30x30 mm | Beutel (5 stk) | 05022050502407 |
| 4751923 | 22 | 0,08 kg | 57x35x35 mm | Beutel (5 stk) | 05022050502414 |
| 4751934 | 28 | 0,12 kg | 65x45x45 mm | Beutel (5 stk) | 05022050502421 |

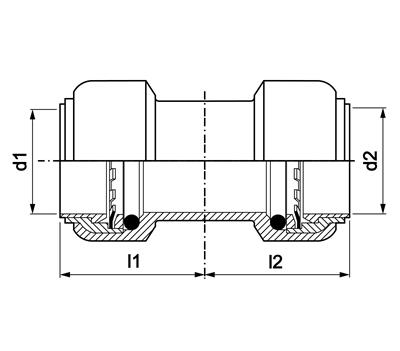

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 4751890 | 12 | 12,0 | DN10 | 25 | 24 | 12,0 | DN10 | 25 | 24 |
| 4751672 | 14 | 14,0 | DN15 | 25 | 24 | 14,0 | DN15 | 25 | 24 |
| 4751901 | 15 | 15,0 | DN15 | 25 | 24 | 15,0 | DN15 | 25 | 24 |
| 4751912 | 18 | 18,0 | DN15 | 25 | 24 | 18,0 | DN15 | 25 | 24 |
| 4751923 | 22 | 22,0 | DN20 | 30 | 29 | 22,0 | DN20 | 30 | 29 |
| 4751934 | 28 | 28,0 | DN25 | 33 | 32 | 28,0 | DN25 | 33 | 32 |
| Farbe | messing |
|---|---|
| Materialien | Messing (CW511L (bleifrei), CW602N (DZR)) |
| Verarbeitung | Keine |
| Hersteller | Pegler Yorkshire |
| Formen | Gerade |
| Verbindung | Stecken, stecken |
| Abdichtung | EPDM |
| Produktgruppe | Fittings (Demontierbar) |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | Tectite Classic |
| Produkttyp | T1S |
| UNSPS | 40172501 |
20807_ETA_Tectite_Classic_10-28mm_PEX Zertifikaten |
Herunterladen | |
56700468_SP_SITAC_2018 Zertifikaten |
Herunterladen | |
ETA_classic_and_sprint_VA_1.22_19348 Zertifikaten |
Herunterladen | |
Pegler_BSI_All_Fittings_KM_15121 Zertifikaten |
Herunterladen | |
 T1S Bild |
png | Herunterladen |
VSH Tectite Classic & Pro WRAS Zertifikaten |
Herunterladen | |
VSH Tectite Classic SDS Link zum Blatt |
Herunterladen | |
VSH Tectite Classic SINTEF Zertifikaten |
Herunterladen | |
VSH Tectite Classic STF Zertifikaten |
Herunterladen | |
VSH Tectite Classic and Pro DVGW Zertifikaten |
Herunterladen | |
VSH Tectite Classic and Pro ÜA Zertifikaten |
Herunterladen | |
VSH_Tectite_CSTB Zertifikaten |
Herunterladen | |
VSH_Tectite_Classic_Pro_OVGW Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
jpg | Herunterladen |
VSH Tectite installation instructions NL Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM-Klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Messing |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Nein |
| Anschluss 1 | Einsteck (Push-Fitting) |
| Anschluss 2 | Einsteck (Push-Fitting) |
| Hauptfarbe Fitting | Messing |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Mediumtemperatur (Dauerbetrieb) | -24°C - 95°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -11,2°F - 203°F |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Mit thermischer Isolierung | Nein |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| VdS-geprüft | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Ja |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Gastec QA - AR 214 (H2) | Nein |
| Typenzulassung nach BBR/EKS | Nein |
