SP8350V
VSH SudoPress SP8350V ist ein C-Stahl Kombirohr mit Anschweißende, das für Rohre aus C-Stahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
6561874 | Ø17xØ15 | 0,1 kg | 120x17x17 mm | Beutel (5 stk) | 08711985299540 |
6561885 | Ø20xØ18 | 0,12 kg | 120x20x20 mm | Beutel (5 stk) | 08711985299557 |
6561896 | Ø24xØ22 | 0,14 kg | 120x24x24 mm | Beutel (5 stk) | 08711985299564 |
6561907 | Ø31xØ28 | 0,23 kg | 120x31x31 mm | Beutel (5 stk) | 08711985299571 |
6561918 | Ø38xØ35 | 0,27 kg | 120x38x38 mm | Beutel (5 stk) | 08711985299588 |
6561929 | Ø44.5xØ42 | 0,32 kg | 120x45x45 mm | Beutel (5 stk) | 08711985299595 |
6561931 | Ø57xØ54 | 0,45 kg | 120x57x57 mm | Beutel (1 stk) | 08711985299601 |
6562842 | Ø80,5xØ76,1 | 1,35 kg | 230x81x81 mm | Beutel (2 stk) | 08711985324396 |
6562853 | Ø94,9xØ88,9 | 1,76 kg | 230x95x95 mm | Beutel (2 stk) | 08711985324402 |
6562864 | Ø110xØ108 | 2,63 kg | 230x110x110 mm | Beutel (2 stk) | 08711985324419 |

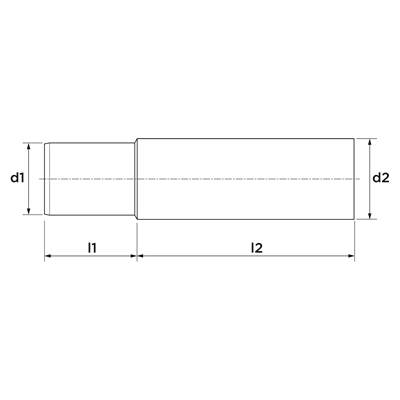

Artikelnummer | Abmessung | d1 | DN1 | l1 | d2 | DN2 | l2 |
---|---|---|---|---|---|---|---|
6561874 | Ø17xØ15 | 15,0 | DN12 | 32 | 17,0 | DN12 | 88 |
6561885 | Ø20xØ18 | 18,0 | DN15 | 32 | 20,0 | DN15 | 88 |
6561896 | Ø24xØ22 | 22,0 | DN20 | 35 | 24,0 | DN20 | 85 |
6561907 | Ø31xØ28 | 28,0 | DN25 | 35 | 31,0 | DN25 | 85 |
6561918 | Ø38xØ35 | 35,0 | DN32 | 35 | 38,0 | DN32 | 85 |
6561929 | Ø44.5xØ42 | 42,0 | DN40 | 40 | 44,5 | DN40 | 80 |
6561931 | Ø57xØ54 | 54,0 | DN50 | 48 | 57,0 | DN50 | 72 |
6562842 | Ø80,5xØ76,1 | 76,1 | DN65 | 100 | 80,5 | DN65 | 130 |
6562853 | Ø94,9xØ88,9 | 88,9 | DN80 | 115 | 94,9 | DN80 | 115 |
6562864 | Ø110xØ108 | 108,0 | DN100 | 115 | 110,0 | DN100 | 115 |
Farbe | silber |
---|---|
Materialien | Stahl (St 34.2 (1.0034)) |
Verarbeitung | Verzinkt, Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Gerade |
Verbindung | Rohrende, schweißen |
Produktgruppe | Fittings |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Intrastat-Nummer | 73079980 |
Herkunfstland | Niederlande |
Marke | VSH |
Serie | SudoPress C-Stahl |
UNSPS | 40175101 |
SP8350V Bild |
jpg | Herunterladen |
VSH SudoPress Carbon CSTB Zertifikaten |
Herunterladen | |
VSH SudoPress Carbon RISE Zertifikaten |
Herunterladen | |
VSH SudoPress TSU Zertifikaten |
Herunterladen | |
VSH_SudoPress_Carbon-SPF Zertifikaten |
Herunterladen | |
Diagram Diagramm |
png | Herunterladen |
VSH SudoPress instructions Installations- & Wartungsdokument |
Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Werkstoff des Anschlusses 1 | Stahl |
Werkstoffgüte Anschluss 1 | St 34.2 (1.0034) |
Werkstoff des Anschlusses 2 | Stahl |
Werkstoffgüte Anschluss 2 | St 34.2 (1.0034) |
Form | gerade |
Ausführung | 1-teilig |
Reduzierend | Nein |
Exzentrisch | Nein |
Systemgebunden | Ja |
Anschluss 1 | Zapfen/Rohrende |
Anschluss 2 | Schweißanschluss |
Hauptfarbe Fitting | grau |
Druckstufe Flansch | PN 16 |
Mit Stoßnocken | Ja |
Zugfest | Ja |
Mit Dichtungsmaterial | Nein |
Verschlossen | Nein |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Nein |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
VdS-geprüft | Nein |
DVGW-Siegel für Gas | Nein |
DVGW-Siegel für Wasser | Nein |
Zertifiziert nach NF 545 | Nein |
KIWA-Prüfsiegel | Nein |
Gastec QA Prüfung | Nein |
KOMO-Prüfsiegel | Nein |
Artikelnummer | Beschreibung | |
---|---|---|
6211898 | Entgrater für Edel- und C-Stahlrohr 12-54 |
