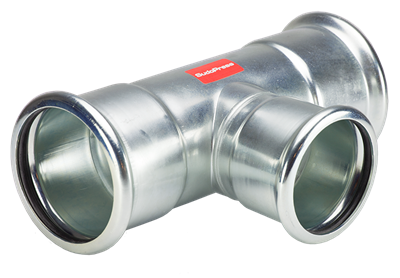

VSH SudoPress C-Stahl T-Stück reduziert (3 x Press)

Gruppe: SP8130RVM

VSH SudoPress SP8130RVM ist ein C-Stahl T-Stück reduziert mit drei Pressverbindungen, das für Rohre aus C-Stahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

  • doppelte Sicherheit dank Visu-Control und Leak-Before-Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Solarenergie

Solarenergie

Vakuum

Vakuum

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

keine Zulassungen vorhanden

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

6562501

Abmessung

76,1x66,7x76,1

L x B x H

252x147x95 mm

Gewicht

1,23 kg

Verpackung

Beutel (1 stk)

GTIN

08711985324983

Artikelnummer

6562512

Abmessung

88,9x66,7x88,9

L x B x H

256x154x110 mm

Gewicht

1,42 kg

Verpackung

Beutel (1 stk)

GTIN

08711985324990

Artikelnummer

6562523

Abmessung

88,9x76,1x88,9

L x B x H

260x164x110 mm

Gewicht

1,5 kg

Verpackung

Beutel (2 stk)

GTIN

08711985324341

Artikelnummer

6562688

Abmessung

108x76,1x108

L x B x H

310x175x133 mm

Gewicht

2,15 kg

Verpackung

Beutel (2 stk)

GTIN

08711985324693

Artikelnummer

6562534

Abmessung

108x88,9x108

L x B x H

310x184x133 mm

Gewicht

2,19 kg

Verpackung

Beutel (2 stk)

GTIN

08711985324358

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

d3

DN3

l3

z3

Artikelnummer

6562501

size

76,1x66,7x76,1

d1

76,1

DN1

DN65

l1

126

z1

71

d2

66,7

DN2

DN65

l2

105

z2

55

d3

76,1

DN3

DN65

l3

126

z3

71

Artikelnummer

6562512

size

88,9x66,7x88,9

d1

88,9

DN1

DN80

l1

128

z1

65

d2

66,7

DN2

DN65

l2

112

z2

62

d3

88,9

DN3

DN80

l3

128

z3

65

Artikelnummer

6562523

size

88,9x76,1x88,9

d1

88,9

DN1

DN80

l1

130

z1

67

d2

76,1

DN2

DN65

l2

117

z2

62

d3

88,9

DN3

DN80

l3

130

z3

67

Artikelnummer

6562688

size

108x76,1x108

d1

108,0

DN1

DN100

l1

155

z1

78

d2

76,1

DN2

DN65

l2

128

z2

73

d3

108,0

DN3

DN100

l3

155

z3

78

Artikelnummer

6562534

size

108x88,9x108

d1

108,0

DN1

DN100

l1

155

z1

78

d2

76,1

DN2

DN65

l2

137

z2

82

d3

108,0

DN3

DN100

l3

155

z3

78

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Stahl (St 34.2 (1.0034))

Verarbeitung

Verzinkt

Formen

T-Stück, Reduktion (90º)

Verbindung

Press (M)

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003025 Fitting mit 3 Anschlüssen

Intrastat-Nummer

73079980

Marke

VSH

Serie

SudoPress C-Stahl

Produkttyp

SP8130RVM

UNSPS

40174602

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-35 °C

Max. Betriebstemperatur Medium

135 °C

Spitzentemperatur Medium

150 °C

image for SP8130RVM

Bild | png

SP8130RVM

image for Diagram

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH SudoPress installation instructions 66,7-122

Zertifikat | pdf

EPD VSH SudoPress Carbon

Zertifikat | pdf

VSH SudoPress Carbon CSTB

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

St 34.2 (1.0034)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

St 34.2 (1.0034)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Werkstoff des Anschlusses 3

Wert

Stahl

Eigenschaften

Werkstoffgüte Anschluss 3

Wert

St 34.2 (1.0034)

Eigenschaften

Oberflächenschutz Anschluss 3

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Ausführung

Wert

T-Stück

Eigenschaften

Winkel

Wert

90°

Eigenschaften

Reduzierend

Wert

Ja

Eigenschaften

Mehrteilig

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Wanddicke Anschluss 1

Wert

2mm

Eigenschaften

Wanddicke Anschluss 1 (imperial)

Wert

0,08"

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

M

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

DN 65

Eigenschaften

Anschluss 2

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 2

Wert

M

Eigenschaften

Wanddicke Anschluss 3

Wert

2mm

Eigenschaften

Wanddicke Anschluss 3 (imperial)

Wert

0,08"

Eigenschaften

Anschluss 3

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 3

Wert

M

Eigenschaften

Druckstufe Flansch

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-35°C - 135°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-31°F - 275°F

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Artikelnummer

carbon footprint (A1-A3) Produktionszyklus

carbon footprint (A-C) CO2-Fußabdruck

carbon footprint (A-D) Lebenszyklus

Datenquelle

Artikelnummer

6562501

carbon footprint (A1-A3) Produktionszyklus

3,69kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

3,91kgCO2e

carbon footprint (A-D) Lebenszyklus

2,57kgCO2e

Datenquelle

EPD

Artikelnummer

6562512

carbon footprint (A1-A3) Produktionszyklus

4,27kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

4,52kgCO2e

carbon footprint (A-D) Lebenszyklus

2,98kgCO2e

Datenquelle

EPD

Artikelnummer

6562523

carbon footprint (A1-A3) Produktionszyklus

4,5kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

4,76kgCO2e

carbon footprint (A-D) Lebenszyklus

3,13kgCO2e

Datenquelle

EPD

Artikelnummer

6562688

carbon footprint (A1-A3) Produktionszyklus

6,44kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

6,82kgCO2e

carbon footprint (A-D) Lebenszyklus

4,49kgCO2e

Datenquelle

EPD

Artikelnummer

6562534

carbon footprint (A1-A3) Produktionszyklus

6,55kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

6,94kgCO2e

carbon footprint (A-D) Lebenszyklus

4,57kgCO2e

Datenquelle

EPD
