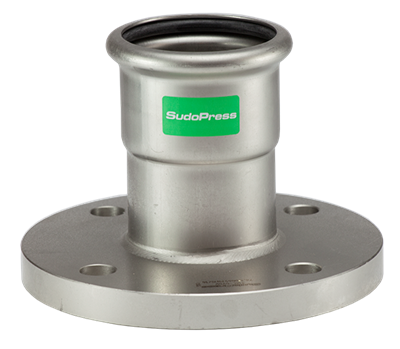

VSH SudoPress Edelstahl XL Übergangsflansch PN10/16 (Press x flens)

VSH SudoPress Edelstahl XL Übergangsflansch PN10/16 (Press x flens)

SP6500VM

VSH SudoPress SP6500VM ist ein Übergangsflansch PN10/16 mit einer Pressverbindung, der für Rohre aus Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

  • doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe

Anwendungen

Trinkwasser Heizung Kühlung Druckluft Solarenergie Vacuum

Einsatzbereich

Gebäudeinstallation Industrie

Zertifikate

SVGW Wasser
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN RSK
6552711 76,1xDN65 PN16 3,76 kg 126x185x185 mm Beutel (1 stk) 08711985323771 1442469
6552722 88,9xDN80 PN16 4,37 kg 147x200x200 mm Beutel (1 stk) 08711985323788 1446015
6552733 108xDN100 PN16 5,28 kg 167x220x220 mm Beutel (1 stk) 08711985323795 1446016

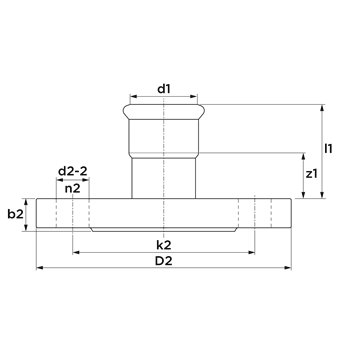

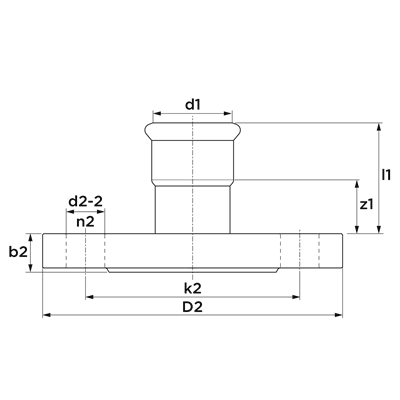

Artikelnummer Abmessung d1 l1 z1 DN1 n2 k2 d2-2 D2 d2 l2 z2 DN2
6552711 76,1xDN65 PN16 76,1 (DN65) 108 53 DN65 4 145 18 185 (DN65) 18 18 DN65
6552722 88,9xDN80 PN16 88,9 (DN80) 127 64 DN80 8 160 18 200 (DN80) 20 20 DN80
6552733 108xDN100 PN16 108 (DN100) 147 70 DN100 8 180 18 220 (DN100) 20 20 DN100
Abmessungen siehe Bild oben
Farbe silber
Materialien Edelstahl (Edelstahl 316L (1.4404))
Verarbeitung Keine
Hersteller 8711985000009
Formen Gerade
Verbindung Press (M), Flansch
Druckstufe product PN 16
Abdichtung EPDM
Produktgruppe Fittings
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer 73072980
Herkunfstland Niederlande
Marke VSH
Serie SudoPress Edelstahl
Produkttyp SP6500VM
UNSPS 40173406
Eigenschaften Wert
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1 rostfreier Stahl
Werkstoffgüte Anschluss 1 Edelstahl 316 L (1.4404)
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoff des Anschlusses 2 rostfreier Stahl
Werkstoffgüte Anschluss 2 Edelstahl 316 L (1.4404)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Form gerade
Ausführung 1-teilig
Reduzierend Nein
Exzentrisch Nein
Systemgebunden Ja
Wanddicke Anschluss 1 2mm
Anschluss 1 Pressmuffe
Konturcode Verbindung 1 M
Anschluss 2 Flansch
Norm Flansch DIN
Druckstufe Flansch PN 16
Material Dichtung Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting grau
Zugfest Ja
Mediumtemperatur (Dauerbetrieb) -35°C - 135°C
Mediumtemperatur (Dauerbetrieb) (imperial) -31°F - 275°F
Max. Arbeitsdruck bei 20 °C 16bar
Max. Arbeitsdruck bei 20 °C (imperial) 232,06psi
Mit Dichtungsmaterial Nein
Mit Stoßnocken Ja
Verschlossen Nein
Mit Entleerungsventil Nein
Mit Entlüfter Nein
FM-Prüfung Nein
LPCB-Prüfung Nein
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
VdS-geprüft Nein
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Nein
KIWA-Prüfsiegel Nein
Gastec QA Prüfung Nein
KOMO-Prüfsiegel Nein

Accessoires

Artikelnummer Beschreibung
6118178 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 76,1x2,0
6195079 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 76,1x2,0 Kleinbund
6192373 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 76,1x2,0 (l=6m) Handbund
6117980 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 76,1x2,0 (l=6m)
6118189 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 88,9x2,0
6195081 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 88,9x2,0 Kleinbund
6192384 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 88,9x2,0 (l=6m) Handbund
6117991 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 88,9x2,0 (l=6m)
6118200 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 108x2,0
6195090 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 108x2,0 Kleinbund
6192395 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 108x2,0 (l=6m) Handbund
6118002 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 108x2,0 (l=6m)
6562921 VSH SudoPress O-ring EPDM LBP 76,1
6562930 VSH SudoPress O-ring EPDM LBP 88,9
6562941 VSH SudoPress O-ring EPDM LBP 108
6562963 VSH SudoPress O-ring FPM LBP 76,1
6562974 VSH SudoPress O-ring FPM LBP 88,9
6562985 VSH SudoPress O-ring FPM LBP 108
6341896 Novopress Adapter ZB221
6341401 Novopress Schlinge Snap On 76,1
6341412 Novopress Schlinge Snap On 88,9
6341907 Novopress Adapter ZB222
6341423 Novopress Schlinge Snap On 108

Zubehör

Artikelnummer Beschreibung
6562921 VSH SudoPress O-ring EPDM LBP 76,1 1
6562930 VSH SudoPress O-ring EPDM LBP 88,9 1
6562941 VSH SudoPress O-ring EPDM LBP 108 1
