VSH SudoPress Edelstahl XL Bogen 45° (Press x Einschiebende)

SP6040VM

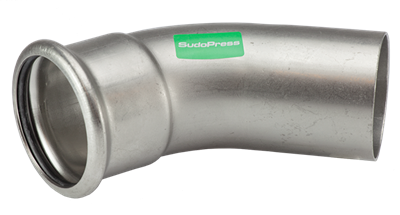

VSH SudoPress SP6040VM ist ein Bogen 45 Grad mit einer Pressverbindung und einem Rohrende, der für Rohre aus Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion

mit allen relevanten Zulassungen versehen

klare Erkennung von Material und Größe

Sortiment

Artikelnummer	Abmessung	Gewicht	L x B x H	Verpackung	GTIN
6552381	76,1xØ76,1	0,78 kg	208x94x157 mm	Beutel (2 stk)	08711985324792
6552392	88,9xØ88,9	1,11 kg	236x109x179 mm	Beutel (2 stk)	08711985324808
6552403	108xØ108	1,67 kg	285x133x213 mm	Beutel (2 stk)	08711985324815

Abmessung

Artikelnummer	Abmessung	d1	DN1	l1	z1	d2	DN2	l2	Radius	Winkel
6552381	76,1xØ76,1	76,1	DN65	98	43	76,1	DN65	117	91	45
6552392	88,9xØ88,9	88,9	DN80	112	49	88,9	DN80	131	107	45
6552403	108xØ108	108,0	DN100	138	61	108,0	DN100	154	130	45

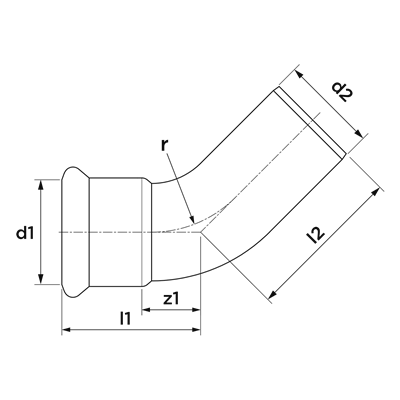

Abmessungen siehe Bild oben

Eigenschaften

Farbe	silber
Materialien	Edelstahl (Edelstahl 316L (1.4404))
Verarbeitung	Keine
Hersteller	Aalberts integrated piping systems B.V. (VSH)
Formen	Bogen (45º)
Verbindung	Press (M), Rohrende
Abdichtung	EPDM

Allgemein

Produktgruppe	Fittings
ETIM klasse	EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer	73072980
Marke	VSH
Serie	SudoPress Edelstahl
Produkttyp	SP6040VM
UNSPS	40172807

Medien

EPD-VSH-SudoPress-Stainless Environmental Product Declaration	pdf	Herunterladen
SP6040VM Bild	png	Herunterladen
VSH SudoPress stainless_SVGW_Water Zertifikaten	pdf	Herunterladen
Diagram Diagramm	png	Herunterladen
VSH SudoPress stainless SVGW Water (FR) Zertifikaten	pdf	Herunterladen
Installation instructions Installations- & Wartungsdokument	pdf	Herunterladen

ETIM

Eigenschaften	Wert
ETIM klasse	EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1	rostfreier Stahl
Werkstoffgüte Anschluss 1	Edelstahl 316 L (1.4404)
Oberflächenschutz Anschluss 1	unbehandelt
Oberflächenbehandlung Anschluss 1	unbehandelt
Werkstoff des Anschlusses 2	rostfreier Stahl
Werkstoffgüte Anschluss 2	Edelstahl 316 L (1.4404)
Oberflächenschutz Anschluss 2	unbehandelt
Oberflächenbehandlung Anschluss 2	unbehandelt
Form	Bogen
Ausführung	1-teilig
Winkel des Bogens	45°
Reduzierend	Nein
Exzentrisch	Nein
Systemgebunden	Ja
Wanddicke Anschluss 1	2mm
Anschluss 1	Pressmuffe
Konturcode Verbindung 1	M
Anschluss 2	Zapfen/Rohrende
Hauptfarbe Fitting	grau
Druckstufe Flansch	PN 16
Material Dichtung	Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken	Ja
Zugfest	Ja
Mediumtemperatur (Dauerbetrieb)	-35°C - 135°C
Mediumtemperatur (Dauerbetrieb) (imperial)	-31°F - 275°F
Max. Arbeitsdruck bei 20 °C	16bar
Max. Arbeitsdruck bei 20 °C (imperial)	232,06psi
Mit Dichtungsmaterial	Nein
Verschlossen	Nein
Mit Entleerungsventil	Nein
Mit Entlüfter	Nein
FM-Prüfung	Nein
LPCB-Prüfung	Nein
ULC-Qualitätskennzeichen	Nein
UL-Prüfung	Nein
VdS-geprüft	Nein
DVGW-Siegel für Gas	Nein
DVGW-Siegel für Wasser	Nein
Zertifiziert nach NF 545	Nein
KIWA-Prüfsiegel	Nein
Gastec QA Prüfung	Nein
KOMO-Prüfsiegel	Nein
