VSH SudoPress Edelstahl XL Bogen 90° (Press x Rohrende)

Gruppe: SP6001VM

VSH SudoPress SP6001VM ist ein Bogen 90 Grad mit einer Pressverbindung und einem Rohrende, der für Rohre aus Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

  • doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Solarenergie

Solarenergie

Vakuum

Vakuum

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

SVGW Wasser

SVGW Wasser

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

6552359

Abmessung

76,1xØ76,1

L x B x H

188x212x94 mm

Gewicht

1,07 kg

Verpackung

Beutel (2 stk)

GTIN

08711985324730

Artikelnummer

6552361

Abmessung

88,9xØ88,9

L x B x H

219x245x109 mm

Gewicht

1,41 kg

Verpackung

Beutel (2 stk)

GTIN

08711985324747

Artikelnummer

6552370

Abmessung

108xØ108

L x B x H

270x304x133 mm

Gewicht

2,08 kg

Verpackung

Beutel (2 stk)

GTIN

08711985324754

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

Radius

Winkel

Artikelnummer

6552359

size

76,1xØ76,1

d1

76,1

DN1

DN65

l1

150

z1

95

d2

76,1

DN2

DN65

l2

165

Radius

91

Winkel

90

Artikelnummer

6552361

size

88,9xØ88,9

d1

88,9

DN1

DN80

l1

175

z1

112

d2

88,9

DN2

DN80

l2

190

Radius

107

Winkel

90

Artikelnummer

6552370

size

108xØ108

d1

108,0

DN1

DN100

l1

216

z1

139

d2

108,0

DN2

DN100

l2

238

Radius

130

Winkel

90

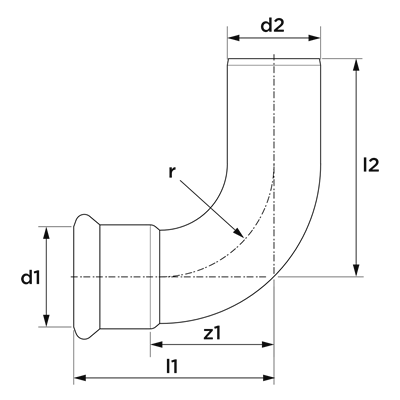

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Formen

Bogen (90º)

Verbindung

Press (M), Rohrende

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73072980

Marke

VSH

Serie

SudoPress Edelstahl

Produkttyp

SP6001VM

UNSPS

40172807

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-35 °C

Max. Betriebstemperatur Medium

135 °C

Spitzentemperatur Medium

150 °C

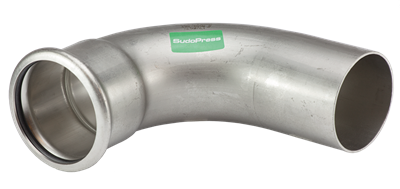

image for SP6001VM

Bild | png

SP6001VM

image for Diagram

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH SudoPress instructions

Zertifikat | pdf

EPD VSH SudoPress Stainless

Zertifikat | pdf

VSH SudoPress stainless_SVGW_Water

Zertifikat | pdf

VSH SudoPress stainless SVGW Water (FR)

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Winkel des Bogens

Wert

90°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Wanddicke Anschluss 1

Wert

2mm

Eigenschaften

Wanddicke Anschluss 1 (imperial)

Wert

0,08"

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

M

Eigenschaften

Anschluss 2

Wert

Lötende

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-35°C - 135°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-31°F - 275°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Artikelnummer

carbon footprint (A1-A3) Produktionszyklus

carbon footprint (A-C) CO2-Fußabdruck

carbon footprint (A-D) Lebenszyklus

Datenquelle

Artikelnummer

6552359

carbon footprint (A1-A3) Produktionszyklus

5kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

5,12kgCO2e

carbon footprint (A-D) Lebenszyklus

3,97kgCO2e

Datenquelle

EPD

Artikelnummer

6552361

carbon footprint (A1-A3) Produktionszyklus

6,6kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

6,76kgCO2e

carbon footprint (A-D) Lebenszyklus

5,25kgCO2e

Datenquelle

EPD

Artikelnummer

6552370

carbon footprint (A1-A3) Produktionszyklus

9,71kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

9,96kgCO2e

carbon footprint (A-D) Lebenszyklus

7,73kgCO2e

Datenquelle

EPD
