SP4977GV

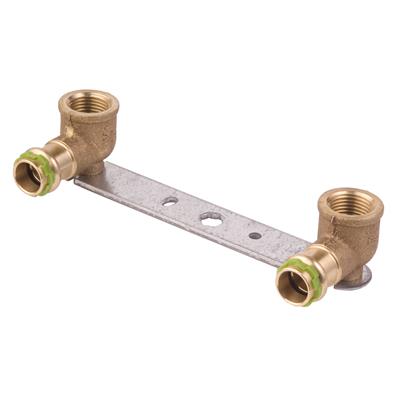

VSH SudoPress SP4977GV ist eine Montageeinheit gerade mit zwei Pressverbindungen, die für Rohre aus Kupfer, C-Stahl und Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6673271 | 15xRp1/2" | 0,27 kg | 178x56x37 mm | Beutel (1 stk) | 03430650361003 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 | d4 | DN4 | l4 | z4 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6673271 | 15xRp1/2" | 15,0 | DN12 | 43 | 21 | 15,0 | DN12 | 43 | 21 | 21,3 | 1/2" (DN15) | 20 | 11 | 21,3 | 1/2" (DN15) | 20 | 11 |
| Farbe | rotguss |
|---|---|
| Materialien | Rotguss (EN CC499K) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Deckenwinkel (90º) |
| Verbindung | Press (V), Rp - Innengewinde zylindrisch |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC010162 Wandscheibe auf Montageschiene |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | SudoPress Kupfer |
| Produkttyp | SP4977GV |
| UNSPS | 40172807 |
| SCIP | 9c667905-838e-436f-9f23-94980e0c8c97 |
SDS-VSH_SudoPress_Copper_gunmetal Link zum Blatt |
Herunterladen | |
 SP4977V Bild |
jpg | Herunterladen |
SudoPress Copper DVGW Water Zertifikaten |
Herunterladen | |
SudoPress Copper WRAS Zertifikaten |
Herunterladen | |
SudoPress Koper KIWA Zertifikaten |
Herunterladen | |
VSH SudoPress Copper 15-54mm RISE ENG Zertifikaten |
Herunterladen | |
VSH SudoPress Copper Avis Technique Zertifikaten |
Herunterladen | |
VSH SudoPress Copper-ACS Zertifikaten |
Herunterladen | |
VSH SudoPress TSU Zertifikaten |
Herunterladen | |
VSHSudoPressRVS-RG_SVGW_W15-54D Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
VSH SudoPress Copper 15-54mm RISE SE Zertifikaten |
Herunterladen | |
VSH SudoPress RVS-bronze SVGW Water 15-54mm (FR) Zertifikaten |
Herunterladen | |
VSH SudoPress instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC010162 Wandscheibe auf Montageschiene |
| Ausführung | Doppel flach |
| Systemgebunden | Ja |
| Oberflächenschutz | unbehandelt |
| Nenndurchmesser Anschluss | DN 12 |
| Rohraußendurchmesser Anschluss | 15mm |
| Rohraußendurchmesser Anschluss (imperial) | 0,59" |
| Anschluss | Pressmuffe |
| Gewindemaß Armatur | 1/2 Zoll |
| Länge Anschluss 1 | 42,8mm |
| Länge Anschluss 1 (imperial) | 1,69" |
| Arbeitslänge Anschluss 1 | 20,8mm |
| Arbeitslänge Anschluss 1 (imperial) | 0,82" |
| Wanddicke Anschluss 1 | 1,35mm |
| Länge Anschluss 2 | 20mm |
| Länge Anschluss 2 (imperial) | 0,79" |
| Arbeitslänge Anschluss 2 | 10,8mm |
| Arbeitslänge Anschluss 2 (imperial) | 0,43" |
| Wanddicke Anschluss 2 | 1,35mm |
| Länge ab Wandplatte | 37mm |
| Abstand Mitte zu Mitte | 150mm |
| Abstand Mitte zu Mitte (imperial) | 5,91" |
| Max. Arbeitsdruck bei 20 °C | 16bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 232,06psi |
| Konturcode | V |
| Mit Verbindungsanzeige | Ja |
| Mit Schutzkappe | Nein |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 110°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 230°F |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Ja |
| KOMO-Prüfsiegel | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
6558519 | VSH SudoPress O-ring FPM LBP 15 |
 |
6569816 | VSH SudoPress O-Ring EPDM LBP 15 |
 |
6211898 | Entgrater für Edel- und C-Stahlrohr 12-54 |
 |
6580013 | Novopress Backe PB1 V15 |
 |
6580079 | Novopress Backe PB2 V15 |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
6569816 | VSH SudoPress O-Ring EPDM LBP 15 | 1 |
