VSH SudoPress Kupfer Einsteckmuffe (Rohrende x Innengewinde)

Gruppe: SP4281GV

VSH SudoPress SP4281GV ist eine Einsteckmuffe mit einem Rohrende und einem Innengewinde, die für Rohre aus Kupfer, C-Stahl und Edelstahl verwendet werden kann. Durch die Verwendung von VSH SudoPress in Ihrer Rohrinstallation können Sie es schnell, einfach und sauber installieren. VSH SudoPress liefert ein Rohrleitungssystem, das in einer Vielzahl von Situationen eingesetzt werden kann.

  • doppelte Sicherheit dank Visu-Control und Leak Before Pressed (Unverpresst undicht)-Funktion
  • mit allen relevanten Zulassungen versehen
  • klare Erkennung von Material und Größe
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Solarenergie

Solarenergie

Vakuum

Vakuum

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Schiffbau

Schiffbau

Zertifikate

ACS

ACS

DVGW Gas

DVGW Gas

DVGW Wasser

DVGW Wasser

QB (CSTBat)

QB (CSTBat)

RISE

RISE

SVGW Wasser

SVGW Wasser

TSU

TSU

WRAS

WRAS

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

6673062

Abmessung

Ø12xRp1/2"

L x B x H

41x25x24 mm

Gewicht

0,04 kg

Verpackung

Beutel (5 stk)

GTIN

03430651360425

Artikelnummer

6673073

Abmessung

Ø15xRp1/2"

L x B x H

41x25x24 mm

Gewicht

0,05 kg

Verpackung

Beutel (5 stk)

GTIN

03430651360432

Artikelnummer

6673084

Abmessung

Ø18xRp1/2"

L x B x H

44x25x24 mm

Gewicht

0,07 kg

Verpackung

Beutel (5 stk)

GTIN

03430651360449

Artikelnummer

6673095

Abmessung

Ø18xRp3/4"

L x B x H

43x31x30 mm

Gewicht

0,06 kg

Verpackung

Beutel (5 stk)

GTIN

03430651360456

Artikelnummer

6673106

Abmessung

Ø22xRp1/2"

L x B x H

44x25x24 mm

Gewicht

0,05 kg

Verpackung

Beutel (5 stk)

GTIN

03430651360463

Artikelnummer

6673117

Abmessung

Ø22xRp3/4"

L x B x H

46x31x30 mm

Gewicht

0,07 kg

Verpackung

Beutel (5 stk)

GTIN

03430651360470

Artikelnummer

6673128

Abmessung

Ø28xRp3/4"

L x B x H

43x31x30 mm

Gewicht

0,06 kg

Verpackung

Beutel (5 stk)

GTIN

03430651360494

Artikelnummer

6673139

Abmessung

Ø28xRp1"

L x B x H

50x41x40 mm

Gewicht

0,13 kg

Verpackung

Beutel (5 stk)

GTIN

03430651360487

Artikelnummer

6673141

Abmessung

Ø35xRp1"

L x B x H

50x41x40 mm

Gewicht

0,13 kg

Verpackung

Beutel (1 stk)

GTIN

03430650360501

Artikelnummer

6673150

Abmessung

Ø35xRp1 1/4"

L x B x H

55x47x46 mm

Gewicht

0,16 kg

Verpackung

Beutel (1 stk)

GTIN

03430650360518

Artikelnummer

6673161

Abmessung

Ø42xRp1 1/2"

L x B x H

66x53x52 mm

Gewicht

0,22 kg

Verpackung

Beutel (1 stk)

GTIN

03430650360525

Artikelnummer

6673172

Abmessung

Ø54xRp2"

L x B x H

74x69x68 mm

Gewicht

0,38 kg

Verpackung

Beutel (1 stk)

GTIN

03430650360532

Artikelnummer

size

d1

DN1

l1

d2

DN2

l2

z2

slw2

Artikelnummer

6673062

size

Ø12xRp1/2"

d1

12,0

DN1

DN10

l1

26

d2

21,3

DN2

1/2" (DN15)

l2

15

z2

2

slw2

22

Artikelnummer

6673073

size

Ø15xRp1/2"

d1

15,0

DN1

DN12

l1

26

d2

21,3

DN2

1/2" (DN15)

l2

15

z2

2

slw2

22

Artikelnummer

6673084

size

Ø18xRp1/2"

d1

18,0

DN1

DN15

l1

29

d2

21,3

DN2

1/2" (DN15)

l2

15

z2

2

slw2

22

Artikelnummer

6673095

size

Ø18xRp3/4"

d1

18,0

DN1

DN15

l1

27

d2

26,9

DN2

3/4" (DN20)

l2

16

z2

2

slw2

27

Artikelnummer

6673106

size

Ø22xRp1/2"

d1

22,0

DN1

DN20

l1

31

d2

21,3

DN2

1/2" (DN15)

l2

13

z2

0

slw2

22

Artikelnummer

6673117

size

Ø22xRp3/4"

d1

22,0

DN1

DN20

l1

30

d2

26,9

DN2

3/4" (DN20)

l2

16

z2

2

slw2

27

Artikelnummer

6673128

size

Ø28xRp3/4"

d1

28,0

DN1

DN25

l1

29

d2

26,9

DN2

3/4" (DN20)

l2

15

z2

0

slw2

27

Artikelnummer

6673139

size

Ø28xRp1"

d1

28,0

DN1

DN25

l1

31

d2

33,7

DN2

1" (DN25)

l2

19

z2

2

slw2

36

Artikelnummer

6673141

size

Ø35xRp1"

d1

35,0

DN1

DN32

l1

33

d2

33,7

DN2

1" (DN25)

l2

17

z2

0

slw2

36

Artikelnummer

6673150

size

Ø35xRp1 1/4"

d1

35,0

DN1

DN32

l1

34

d2

42,4

DN2

1 1/4" (DN32)

l2

21

z2

2

slw2

41

Artikelnummer

6673161

size

Ø42xRp1 1/2"

d1

42,0

DN1

DN40

l1

44

d2

48,3

DN2

1 1/2" (DN40)

l2

21

z2

2

slw2

46

Artikelnummer

6673172

size

Ø54xRp2"

d1

54,0

DN1

DN50

l1

48

d2

60,3

DN2

2" (DN50)

l2

26

z2

2

slw2

60

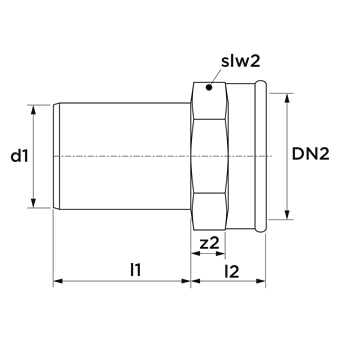

technical drawing for product

Eigenschaften

Farbe

rotguss

Materialien

Rotguss (EN CC499K)

Verarbeitung

Keine

Formen

Gerade, Reduktion

Verbindung

Rohrende, Rp - Innengewinde zylindrisch

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

SudoPress Kupfer

Produkttyp

SP4281GV

UNSPS

40172507

SCIP

9c667905-838e-436f-9f23-94980e0c8c97

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

110 °C

Spitzentemperatur Medium

135 °C

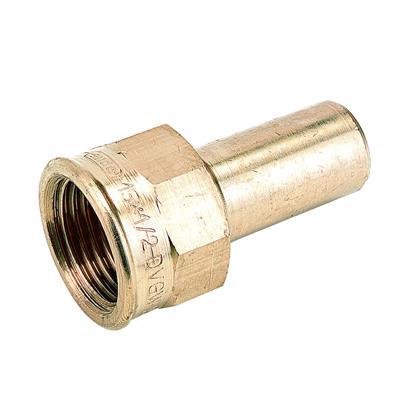

image for SP4281GV

Bild | jpg

SP4281GV

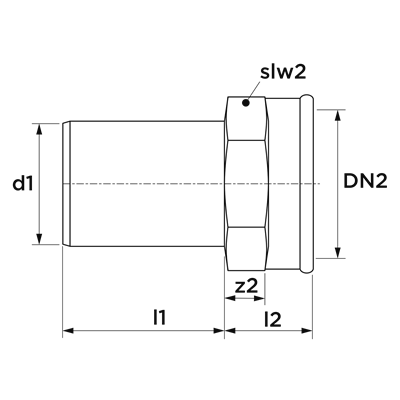

image for Diagram

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH SudoPress gas installation instructions

Installations- & Wartungsdokument | pdf

VSH SudoPress installation instructions 12-54

Zertifikat | pdf

EPD VSH SudoPress Copper

Link zum Blatt | pdf

SDS-VSH_SudoPress_Copper_gunmetal

Zertifikat | pdf

SudoPress Copper DVGW Water

Zertifikat | pdf

SudoPress Copper WRAS

Zertifikat | pdf

VSH SudoPress Copper 15-54mm RISE ENG

Zertifikat | pdf

VSH SudoPress Copper Avis Technique

Zertifikat | pdf

VSH SudoPress Copper-ACS

Zertifikat | pdf

VSH SudoPress TSU

Zertifikat | pdf

VSH XPress Copper DVGW Gas

Zertifikat | pdf

VSHSudoPressRVS-RG_SVGW_W15-54D

Zertifikat | pdf

VSH SudoPress Copper 15-54mm RISE SE

Zertifikat | pdf

VSH SudoPress RVS-bronze SVGW Water 15-54mm (FR)

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Bronze

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuSn5Zn5Pb2

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Bronze

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuSn5Zn5Pb2

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Lötende

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)

Eigenschaften

Hauptfarbe Fitting

Wert

Bronze

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 110°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 230°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Ja

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Ja

Eigenschaften

DVGW-Siegel für Wasser

Wert

Ja

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Artikelnummer

carbon footprint (A1-A3) Produktionszyklus

carbon footprint (A-C) CO2-Fußabdruck

carbon footprint (A-D) Lebenszyklus

Datenquelle

Artikelnummer

6673062

carbon footprint (A1-A3) Produktionszyklus

0,21kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,21kgCO2e

carbon footprint (A-D) Lebenszyklus

0,15kgCO2e

Datenquelle

EPD

Artikelnummer

6673073

carbon footprint (A1-A3) Produktionszyklus

0,23kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,23kgCO2e

carbon footprint (A-D) Lebenszyklus

0,17kgCO2e

Datenquelle

EPD

Artikelnummer

6673084

carbon footprint (A1-A3) Produktionszyklus

0,36kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,36kgCO2e

carbon footprint (A-D) Lebenszyklus

0,25kgCO2e

Datenquelle

EPD

Artikelnummer

6673095

carbon footprint (A1-A3) Produktionszyklus

0,33kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,33kgCO2e

carbon footprint (A-D) Lebenszyklus

0,23kgCO2e

Datenquelle

EPD

Artikelnummer

6673106

carbon footprint (A1-A3) Produktionszyklus

0,27kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,27kgCO2e

carbon footprint (A-D) Lebenszyklus

0,19kgCO2e

Datenquelle

EPD

Artikelnummer

6673117

carbon footprint (A1-A3) Produktionszyklus

0,36kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,36kgCO2e

carbon footprint (A-D) Lebenszyklus

0,26kgCO2e

Datenquelle

EPD

Artikelnummer

6673128

carbon footprint (A1-A3) Produktionszyklus

0,33kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,33kgCO2e

carbon footprint (A-D) Lebenszyklus

0,24kgCO2e

Datenquelle

EPD

Artikelnummer

6673139

carbon footprint (A1-A3) Produktionszyklus

0,66kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,66kgCO2e

carbon footprint (A-D) Lebenszyklus

0,47kgCO2e

Datenquelle

EPD

Artikelnummer

6673141

carbon footprint (A1-A3) Produktionszyklus

0,65kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,65kgCO2e

carbon footprint (A-D) Lebenszyklus

0,47kgCO2e

Datenquelle

EPD

Artikelnummer

6673150

carbon footprint (A1-A3) Produktionszyklus

0,83kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,83kgCO2e

carbon footprint (A-D) Lebenszyklus

0,59kgCO2e

Datenquelle

EPD

Artikelnummer

6673161

carbon footprint (A1-A3) Produktionszyklus

1,15kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,15kgCO2e

carbon footprint (A-D) Lebenszyklus

0,82kgCO2e

Datenquelle

EPD

Artikelnummer

6673172

carbon footprint (A1-A3) Produktionszyklus

1,99kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

1,99kgCO2e

carbon footprint (A-D) Lebenszyklus

1,42kgCO2e

Datenquelle

EPD

Haben Sie Fragen dazu?

Sprechen Sie uns einfach an.

Ausgewähltes Produkt Ausgewählte Produkte

Sie können bis zu 2 Produkte vergleichen

Sie können bis zu 4 Produkte vergleichen

[saving downloads] erfordert ein Konto

Bitte registrieren sie sich, um my IPS nutzen zu können

send by email

optional
optional
optional
