VSH Shurjoint Rückschlagklappe mit Doppelflügel (2 x Nut)

Gruppe: SJ-915

Das VSH Shurjoint Modell SJ-915 ist eine Rückschlagklappe mit doppeltem Flügel und mit zwei Nutanschlüssen.
VSH Shurjoint-Nutrohrsysteme bestehen aus einer breiten Palette von Nutenkupplungen, Fittings und Ventilen für Heizung, Druckluft und Industrie. VSH Shurjoint ist weniger arbeitsintensiv, sicherer, sauberer und liefert eine gleichbleibende Verbindungsqualität.
  • VSH Shurjoint lässt sich perfekt mit anderen VSH-Systemen wie VSH XPress, VSH SudoPress und VSH PowerPress kombinieren
  • das Sortiment 'Aalberts Intergrated Piping Systems' umfasst ein voll integriertes System von 6 mm bis 104 ”
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

CRN

CRN

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

1v9150030002

Abmessung

88.9 (DN80)

L x B x H

125x125x135 mm

Gewicht

2,5 kg

Verpackung

Beutel (1 stk)

GTIN

04710574649692

Artikelnummer

1v91500a4002

Abmessung

355.6 (DN350)

L x B x H

329x329x368 mm

Gewicht

38 kg

Verpackung

Beutel (1 stk)

GTIN

08711985483130

Artikelnummer

1v91500a6002

Abmessung

406.4 (DN400)

L x B x H

359x359x410 mm

Gewicht

56,3 kg

Verpackung

Beutel (1 stk)

GTIN

08711985483147

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

Artikelnummer

1v9150030002

size

88.9 (DN80)

d1

88,9

DN1

DN80

l1

68

z1

68

d2

88,9

DN2

DN80

l2

68

z2

68

Artikelnummer

1v91500a4002

size

355.6 (DN350)

d1

355,6

DN1

DN350

l1

91

z1

91

d2

355,6

DN2

DN350

l2

91

z2

91

Artikelnummer

1v91500a6002

size

406.4 (DN400)

d1

406,4

DN1

DN400

l1

92

z1

92

d2

406,4

DN2

DN400

l2

92

z2

92

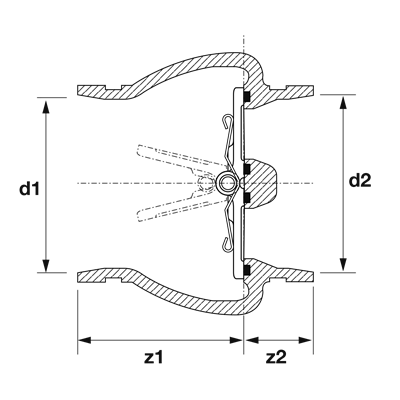

technical drawing for product

Eigenschaften

Farbe

schwarz

Materialien

Gusseisen (ASTM A536 65-45-12)

Verarbeitung

lackiert

Formen

Gerade

Verbindung

Nut

Abdichtung

EPDM

Allgemein

Produktgruppe

Ventile (Rückschlagventil)

ETIM-Klasse

EC011469 Rückschlagventil

Intrastat-Nummer

84813091

Marke

VSH

Serie

Shurjoint

Produkttyp

SJ-915

Technisch

Max. Betriebsdruck (bar)

20 bar

Min. Betriebstemperatur Medium

-34 °C

Max. Betriebstemperatur Medium

110 °C

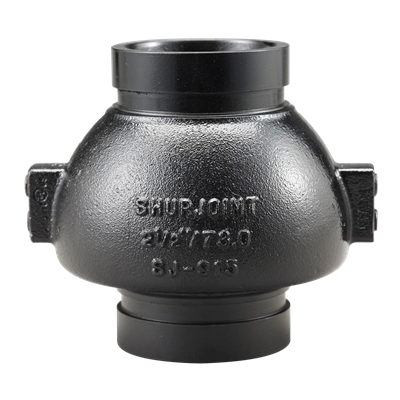

image for SJ-915

Bild | png

SJ-915

image for Diagram

Diagramm | png

Diagram

Submittal sheet | pdf

Datasheet

Zertifikat | pdf

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Oberflächenschutz

Wert

beschichtet

Eigenschaften

Anschlüsse

Wert

Nut

Eigenschaften

Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Rückflusssicherung nach EN 1717

Wert

EB

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-34°C - 110°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-29,2°F - 230°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

20bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

290,08psi

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

Geeignet für Heizungswasser

Wert

Ja

Eigenschaften

Zertifiziert nach SVGW für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach SVGW für Gas

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein
