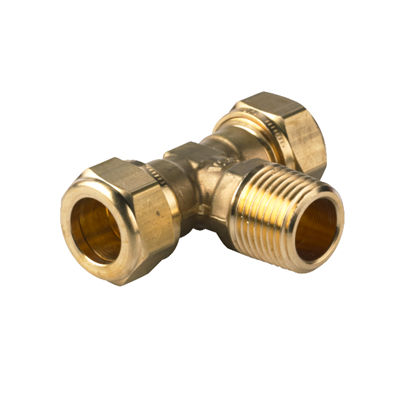

VSH Super T-Stück Gewinde (Klem x Außengewinde x Klemm)

Gruppe: S1225

VSH Super S1225 ist ein T-Stück mit zwei Klemmenden und einem Außengewinde. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.

  • kann für folgende Rohre verwendet werden: Kupfer-, Edelstahl- & C-Stahlrohr
  • für Wasser und Gas
  • einfache Installation mit Standardwerkzeugen
  • schnellverbindungstechnik für die Wiedermontage
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Erdgas

Erdgas

Heizung

Heizung

Druckluft

Druckluft

Solarenergie

Solarenergie

Wasserstoff (H2)

Wasserstoff (H2)

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

DVGW Gas

DVGW Gas

DVGW Wasser

DVGW Wasser

GASTEC

GASTEC

Gastec-H2-ready

Gastec-H2-ready

KIWA

KIWA

RISE

RISE

SINTEF

SINTEF

VA (ETA)

VA (ETA)

Artikelnummer

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

slw2

d3

DN3

l3

z3

Artikelnummer

0867988

size

15xR1/2"x15

d1

15,0

DN1

DN12

l1

35

z1

10

slw1

24

d2

21,3

DN2

1/2" (DN15)

l2

36

slw2

21

d3

15,0

DN3

DN12

l3

35

z3

10

Artikelnummer

0883003

size

15xG1/2"x15 DZR

d1

15,0

DN1

DN12

l1

35

z1

10

slw1

24

d2

21,3

DN2

1/2" (DN15)

l2

36

slw2

21

d3

15,0

DN3

DN12

l3

35

z3

10

Artikelnummer

0871706

size

22xR1/2"x22

d1

22,0

DN1

DN20

l1

36

z1

12

slw1

32

d2

21,3

DN2

1/2" (DN15)

l2

41

slw2

19

d3

22,0

DN3

DN20

l3

36

z3

12

Artikelnummer

size

z3

15xR1/2"x15

10

15xG1/2"x15 DZR

10

22xR1/2"x22

12

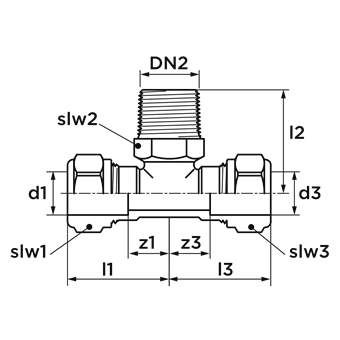

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW602N (DZR), CW617N)

Verarbeitung

Keine

Formen

T-Stück, Reduktion (90º)

Verbindung

Komprimierung

Abdichtung

Messing

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003025 Fitting mit 3 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

Super

Produkttyp

S1225

SCIP

1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Messing

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 3

Wert

Messing

Eigenschaften

Oberflächenschutz Anschluss 3

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 3

Wert

unbehandelt

Eigenschaften

Ausführung

Wert

T-Stück

Eigenschaften

Winkel

Wert

90°

Eigenschaften

Mehrteilig

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Klemmring

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

1/2 Zoll (15)

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

21,3mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

0,84"

Eigenschaften

Anschluss 3

Wert

Klemmring

Eigenschaften

Druckstufe Flansch

Wert

PN 10

Eigenschaften

Material Dichtung

Wert

Messing

Eigenschaften

Hauptfarbe Fitting

Wert

Messing

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

10bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

145,04psi

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-35°C - 200°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-31°F - 392°F

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein
