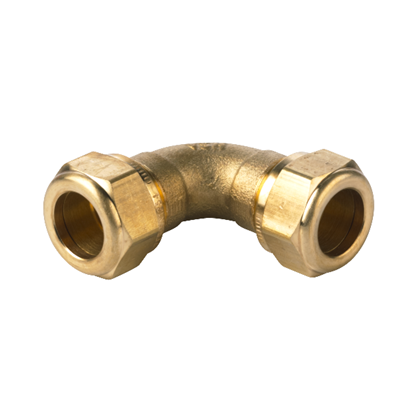

VSH Super Bogen 90° (2 x Klemm)

Gruppe: S1216

VSH Super S1216 ist ein 90 Grad Bogen mit zwei Klemmenden. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.

  • kann für folgende Rohre verwendet werden Kupfer-, Edelstahl- & C-Stahlrohr)
  • für Wasser und Gas
  • einfache Installation mit Standardwerkzeugen
  • schnellverbindungstechnik für die Wiedermontage
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Erdgas

Erdgas

Heizung

Heizung

Druckluft

Druckluft

Solarenergie

Solarenergie

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

DVGW Gas

DVGW Gas

DVGW Wasser

DVGW Wasser

VA (ETA)

VA (ETA)

Artikelnummer

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

slw2

Winkel

Artikelnummer

0863016

size

15

d1

15,0

DN1

DN12

l1

42

z1

18

slw1

24

d2

15,0

DN2

DN12

l2

42

z2

18

slw2

24

Winkel

90

Artikelnummer

0863027

size

22

d1

22,0

DN1

DN20

l1

51

z1

23

slw1

32

d2

22,0

DN2

DN20

l2

51

z2

23

slw2

32

Winkel

90

Artikelnummer

0863038

size

28

d1

28,0

DN1

DN25

l1

52

z1

28

slw1

39

d2

28,0

DN2

DN25

l2

52

z2

28

slw2

39

Winkel

90

Artikelnummer

0863049

size

35

d1

35,0

DN1

DN32

l1

64

z1

33

slw1

46

d2

35,0

DN2

DN32

l2

64

z2

33

slw2

46

Winkel

90

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Bogen (90º)

Verbindung

Komprimierung

Abdichtung

Messing

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

Super

Produkttyp

S1216

SCIP

1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Winkel des Bogens

Wert

90°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Klemmring

Eigenschaften

Anschluss 2

Wert

Klemmring

Eigenschaften

Hauptfarbe Fitting

Wert

Messing

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 10

Eigenschaften

Material Dichtung

Wert

Messing

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-35°C - 200°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-31°F - 392°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

10bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

145,04psi

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Ja

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
