group: S1207

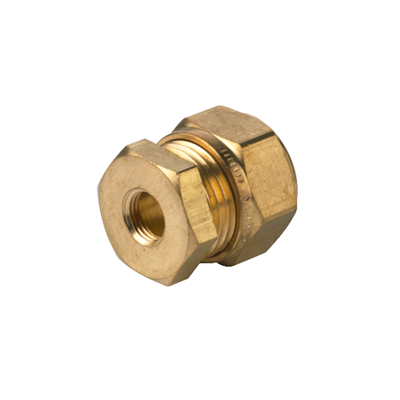

VSH Super S1207 ist eine Kappe mit einem Entlüfter und mit einem Klemmende. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.
Trinkwasser
Heizung
Druckluft
Solarenergie
Gebäudeinstallation
Industrie
VA (ETA)
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
0861181 | 22xG1/8" | 0,1 kg | 29x35x30 mm | Beutel (10 stk) | 08711985016697 |
Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | slw1 | slw0 |
---|---|---|---|---|---|---|---|
0861181 | 22xG1/8" | 22,0 | DN20 | 29 | 6 | 32 | 30 |
Farbe | messing |
---|---|
Materialien | Messing (CW617N) |
Verarbeitung | Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Verschlussstück |
Verbindung | Komprimierung |
Abdichtung | Messing |
Produktgruppe | Fittings |
---|---|
ETIM-Klasse | EC003023 Fitting mit 1 Anschluss |
Intrastat-Nummer | 74122000 |
Marke | VSH |
Serie | Super |
Produkttyp | S1207 |
SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
EPD VSH Super Brass Environmental Product Declaration |
Herunterladen | |
MSDS_VSH_Super Link zum Blatt |
Herunterladen | |
S1207 Bild |
png | Herunterladen |
VSH Super Knel water 15-42 mm ETA Zertifikaten |
Herunterladen | |
VSH Super PEX ETA 10-22 mm water Zertifikaten |
Herunterladen | |
VSH_Super_Knel_instructie_NL Installations- & Wartungsdokument |
Herunterladen | |
Diagram Diagramm |
png | Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM-Klasse | EC003023 Fitting mit 1 Anschluss |
Werkstoff des Anschlusses 1 | Messing |
Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
Oberflächenschutz Anschluss 1 | unbehandelt |
Oberflächenbehandlung Anschluss 1 | unbehandelt |
Systemgebunden | Ja |
Nenndurchmesser Anschluss 1 | DN 20 |
Rohraußendurchmesser Anschluss 1 | 22mm |
Rohraußendurchmesser Anschluss 1 (imperial) | 0,87" |
Anschluss 1 | Klemmring |
Max. Arbeitsdruck bei 20 °C | 10bar |
Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
Material Dichtung | Messing |
Hauptfarbe Fitting | Messing |
Länge Anschluss 1 | 29mm |
Länge Anschluss 1 (imperial) | 1,14" |
Arbeitslänge Anschluss 1 | 6mm |
Arbeitslänge Anschluss 1 (imperial) | 0,24" |
Schlüsselweite | 32mm |
Schlüsselweite (imperial) | 1,26" |
Schlüsselweite Überwurfmutter | 30mm |
Schlüsselweite Überwurfmutter (imperial) | 1,18" |
Mediumtemperatur (Dauerbetrieb) | -35°C - 200°C |
Mediumtemperatur (Dauerbetrieb) (imperial) | -31°F - 392°F |
Mit Dichtungsmaterial | Nein |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Ja |
Verschlossen | Nein |
Mit Verbindungsanzeige | Nein |
FM-Prüfung | Nein |
UL-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
LPCB-Prüfung | Nein |
VdS-geprüft | Nein |
DVGW-Siegel für Gas | Nein |
DVGW-Siegel für Wasser | Nein |
KIWA-Prüfsiegel | Nein |
Gastec QA Prüfung | Nein |
KOMO-Prüfsiegel | Nein |
Gastec QA - AR 214 (H2) | Nein |
