FastFix RSF Rohrschellen

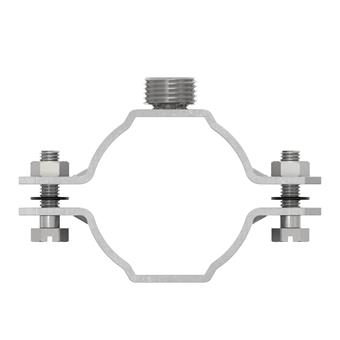

Product Image for FastFix RSF Rohrschellen
Product Image for FastFix RSF Rohrschellen

Gruppe: RSF

RSF Rohrschellen sind löschen universelle Rohrschellen für Anwendungen im Schwerlastbereich und Festpunkt-Konstruktionen. Die Dicke des Materials und die Verstärkungsrippen ermöglichen die stärksten Verbindungen.
  • Komplettes und umfassendes Sortiment.
  • Eine spezielle Kombi-Mutter mit einem Außen- und Innengewinde ermöglicht einen breiten Anwendungsbereich in Kombination mit Gewindestangen und Rohren.
  • Ausführung:
  • RSF G 1/2 M / M 10, G 1/2 M / M 12 und G 3/4 M / M 16
    • :
  • Spezielle aufgeschweißte Muttern auf den Laschen der Rohrschelle ermöglichen ein hohes Drehmoment der Befestigungsschrauben und erlauben eine schwere Belastung der Rohrschelle, während sie gleichzeitig die Installation erleichtern.
  • Schraube mit Sicherungsring.
  • Der Kopf der Schraube ist mit Schlitz, Pozidriv 2 (PZ2) und einem Sechskantkopf ausgeführt, sie kann daher schnell mit einem Schlitz- oder Kreuzschraubenzieher oder einem Schraubenschlüssel installiert werden.
  • RSF G 3/4 M / M 12/16
    • :
  • Ausgestattet mit zwei Sechskantschrauben.
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Heizung

Heizung

Kühlung

Kühlung

Alles anzeigen
Weniger anzeigen

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Industrie

Industrie

Alles anzeigen
Weniger anzeigen

Zulassungen

keine Zulassungen vorhanden

  • Sortiment
  • Abmessung
  • Technische Daten
  • Medien
  • ETIM
  • Nachhaltigkeit

code

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

code

10-54217

Abmessung

G1/2"-M12 x 115-122

L x B x H

142x190x40 mm

Gewicht

0,72 kg

Verpackung

Karton (20 stk)

GTIN

08719313035969

code

10-54218

Abmessung

G1/2"-M12 x 123-130

L x B x H

150x198x40 mm

Gewicht

0,75 kg

Verpackung

Karton (20 stk)

GTIN

08719313035976

code

10-54219

Abmessung

G1/2"-M12 x 131-139-5"

L x B x H

159x207x40 mm

Gewicht

0,78 kg

Verpackung

Karton (20 stk)

GTIN

08719313035983

code

10-54220

Abmessung

G1/2"-M12 x 140-148

L x B x H

168x216x40 mm

Gewicht

0,82 kg

Verpackung

Karton (20 stk)

GTIN

08719313035990

code

10-54221

Abmessung

G1/2"-M12 x 149-157

L x B x H

177x225x40 mm

Gewicht

0,85 kg

Verpackung

Karton (20 stk)

GTIN

08719313036003

code

10-54222

Abmessung

G1/2"-M12 x 158-166-6"

L x B x H

186x234x40 mm

Gewicht

0,88 kg

Verpackung

Karton (20 stk)

GTIN

08719313036010

code

10-54223

Abmessung

G1/2"-M12 x 167-179

L x B x H

199x247x40 mm

Gewicht

0,92 kg

Verpackung

Karton (20 stk)

GTIN

08719313036027

code

10-54227

Abmessung

G3/4"-M12-M16 x 236-253

L x B x H

267x203x50 mm

Gewicht

1,99 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542273

code

10-54228

Abmessung

G3/4"-M12-M16x254-273-10"

L x B x H

285x212x50 mm

Gewicht

2,1 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542280

code

10-54229

Abmessung

G3/4"-M12-M16 x 274-286

L x B x H

298x218x50 mm

Gewicht

2,18 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542297

code

10-54230

Abmessung

G3/4"-M12-M16 x 287-305

L x B x H

317x228x50 mm

Gewicht

2,3 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542303

code

10-54231

Abmessung

G3/4"-M12-M16x306-324-12"

L x B x H

336x237x50 mm

Gewicht

2,41 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542310

code

10-54232

Abmessung

G3/4"-M12-M16 x 325-337

L x B x H

349x244x50 mm

Gewicht

2,49 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542327

code

10-54233

Abmessung

G3/4"-M12-M16x338-356-14"

L x B x H

368x253x50 mm

Gewicht

2,61 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542334

code

10-54234

Abmessung

G3/4"-M12-M16 x 357-369

L x B x H

381x260x50 mm

Gewicht

2,69 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542341

code

10-54235

Abmessung

G3/4"-M12-M16 x 370-387

L x B x H

399x269x50 mm

Gewicht

2,8 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542358

code

10-54236

Abmessung

G3/4"-M12-M16x388-406-16"

L x B x H

418x278x50 mm

Gewicht

2,92 kg

Verpackung

Unverpackt (1 stk)

GTIN

08712874542365

code

10-54224

Abmessung

G3/4"-M16 x 180-192

L x B x H

216x260x40 mm

Gewicht

1 kg

Verpackung

Karton (10 stk)

GTIN

08719313021924

code

10-54225

Abmessung

G3/4"-M16 x 193-205

L x B x H

229x273x40 mm

Gewicht

1,04 kg

Verpackung

Karton (10 stk)

GTIN

08719313021931

code

10-54226

Abmessung

G3/4"-M16 x 206-220-8"

L x B x H

244x288x40 mm

Gewicht

1,1 kg

Verpackung

Karton (10 stk)

GTIN

08719313021948

code

10-54246

Abmessung

G3/4"-M16 x 221-235

L x B x H

259x303x40 mm

Gewicht

1,07 kg

Verpackung

Karton (10 stk)

GTIN

08719313031121

code

Abmessung

DN1

code

10-54217

Abmessung

G1/2"-M12 x 115-122

DN1

-

code

10-54218

Abmessung

G1/2"-M12 x 123-130

DN1

-

code

10-54219

Abmessung

G1/2"-M12 x 131-139-5"

DN1

5" (DN125)

code

10-54220

Abmessung

G1/2"-M12 x 140-148

DN1

5" (DN125)

code

10-54221

Abmessung

G1/2"-M12 x 149-157

DN1

-

code

10-54222

Abmessung

G1/2"-M12 x 158-166-6"

DN1

6" (DN150)

code

10-54223

Abmessung

G1/2"-M12 x 167-179

DN1

-

code

10-54227

Abmessung

G3/4"-M12-M16 x 236-253

DN1

-

code

10-54228

Abmessung

G3/4"-M12-M16x254-273-10"

DN1

-

code

10-54229

Abmessung

G3/4"-M12-M16 x 274-286

DN1

-

code

10-54230

Abmessung

G3/4"-M12-M16 x 287-305

DN1

-

code

10-54231

Abmessung

G3/4"-M12-M16x306-324-12"

DN1

-

code

10-54232

Abmessung

G3/4"-M12-M16 x 325-337

DN1

-

code

10-54233

Abmessung

G3/4"-M12-M16x338-356-14"

DN1

-

code

10-54234

Abmessung

G3/4"-M12-M16 x 357-369

DN1

-

code

10-54235

Abmessung

G3/4"-M12-M16 x 370-387

DN1

-

code

10-54236

Abmessung

G3/4"-M12-M16x388-406-16"

DN1

-

code

10-54224

Abmessung

G3/4"-M16 x 180-192

DN1

-

code

10-54225

Abmessung

G3/4"-M16 x 193-205

DN1

-

code

10-54226

Abmessung

G3/4"-M16 x 206-220-8"

DN1

8" (DN200)

code

10-54246

Abmessung

G3/4"-M16 x 221-235

DN1

-

technical drawing for product

Informationen zum Produkt

Artikel

FastFix RSF Rohrschellen

Artikelnummer mit GTIN

RSF

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Gewicht

1,07 kg

L x B x H

259x303x40 mm

Eigenschaften

Materialien

Stahl

Verarbeitung

Elektrolytisch verzinkt

Technisch

Min. Betriebstemperatur Medium

-40 °C

Max. Betriebstemperatur Medium

250 °C

Allgemein

Produktgruppe

bevestiging (Doppelschraube)

ETIM-Klasse

EC010049 Zweiteilige Rohrschelle, rund

Intrastat-Nummer

73089098

Marke

FastFix

Serie

Rohrschellen

Produkttyp

RSF

image for Diagram

Diagramm | jpg

Diagram

in myIPS speichern
image for rsf_clip_2d_dm36694_p.jpg

Bild zum Ausdrucken | jpg


in myIPS speichern
image for RSF

Bild | jpg

RSF

in myIPS speichern
image for RSF

Bild | jpg

RSF

in myIPS speichern
image for RSF

Bild | jpg

RSF

in myIPS speichern
image for RSF

Bild | jpg

RSF

in myIPS speichern
image for RSF

Bild | jpg

RSF

in myIPS speichern
image for RSF

Bild | jpg

RSF

in myIPS speichern
image for RSF

Bild | jpg

RSF

in myIPS speichern
image for Diagram

Diagramm | jpg

Diagram

in myIPS speichern

Eigenschaften

Wert

Eigenschaften

etim-class

Wert

EC010049 Zweiteilige Rohrschelle, rund

Eigenschaften

Werkstoff

Wert

Stahl

Eigenschaften

Oberflächenschutz

Wert

galvanisch/elektrolytisch verzinkt

Eigenschaften

Dämpfungsmaß Einlage

Wert

Eigenschaften

Anschlussvorrichtung

Wert

Innengewinde/Außengewinde

Eigenschaften

Anschlussmaß Anschlussvorrichtung

Wert

sonstige

Eigenschaften

Verschlussvorrichtung

Wert

doppelte Schraube

Eigenschaften

Geeignet für Anzahl der Röhren

Wert

1

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

Geeignet für Stahlrohre

Wert

Ja

Eigenschaften

Geeignet für Edelstahlrohre

Wert

Nein

Eigenschaften

Geeignet für Kupferrohre

Wert

Ja

Eigenschaften

Geeignet für Aluminiumrohre

Wert

Ja

Eigenschaften

Geeignet für Gussrohre

Wert

Ja

Eigenschaften

Geeignet für Kunststoffrohre

Wert

Ja

Eigenschaften

Geeignet für Spiralrohre

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-40°C - 250°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-40°F - 482°F

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

code

carbon footprint (A-C) CO2-Fußabdruck

Datenquelle

code

10-54217

carbon footprint (A-C) CO2-Fußabdruck

3,61kgCO2e

Datenquelle

TM65

code

10-54218

carbon footprint (A-C) CO2-Fußabdruck

3,76kgCO2e

Datenquelle

TM65

code

10-54219

carbon footprint (A-C) CO2-Fußabdruck

3,92kgCO2e

Datenquelle

TM65

code

10-54220

carbon footprint (A-C) CO2-Fußabdruck

4,09kgCO2e

Datenquelle

TM65

code

10-54221

carbon footprint (A-C) CO2-Fußabdruck

4,26kgCO2e

Datenquelle

TM65

code

10-54222

carbon footprint (A-C) CO2-Fußabdruck

4,43kgCO2e

Datenquelle

TM65

code

10-54223

carbon footprint (A-C) CO2-Fußabdruck

4,62kgCO2e

Datenquelle

TM65

code

10-54227

carbon footprint (A-C) CO2-Fußabdruck

9,98kgCO2e

Datenquelle

TM65

code

10-54228

carbon footprint (A-C) CO2-Fußabdruck

10,54kgCO2e

Datenquelle

TM65

code

10-54229

carbon footprint (A-C) CO2-Fußabdruck

10,94kgCO2e

Datenquelle

TM65

code

10-54230

carbon footprint (A-C) CO2-Fußabdruck

11,53kgCO2e

Datenquelle

TM65

code

10-54231

carbon footprint (A-C) CO2-Fußabdruck

12,12kgCO2e

Datenquelle

TM65

code

10-54232

carbon footprint (A-C) CO2-Fußabdruck

12,52kgCO2e

Datenquelle

TM65

code

10-54233

carbon footprint (A-C) CO2-Fußabdruck

13,11kgCO2e

Datenquelle

TM65

code

10-54234

carbon footprint (A-C) CO2-Fußabdruck

13,51kgCO2e

Datenquelle

TM65

code

10-54235

carbon footprint (A-C) CO2-Fußabdruck

14,06kgCO2e

Datenquelle

TM65

code

10-54236

carbon footprint (A-C) CO2-Fußabdruck

14,65kgCO2e

Datenquelle

TM65

code

10-54224

carbon footprint (A-C) CO2-Fußabdruck

5kgCO2e

Datenquelle

TM65

code

10-54225

carbon footprint (A-C) CO2-Fußabdruck

5,24kgCO2e

Datenquelle

TM65

code

10-54226

carbon footprint (A-C) CO2-Fußabdruck

5,5kgCO2e

Datenquelle

TM65

code

10-54246

carbon footprint (A-C) CO2-Fußabdruck

5,37kgCO2e

Datenquelle

TM65

Haben Sie Fragen dazu?

Sprechen Sie uns einfach an.

contact
Ausgewähltes Produkt Ausgewählte Produkte
zur Liste hinzufügen in myIPS speichern

Sie können bis zu 2 Produkte vergleichen

Sie können bis zu 4 Produkte vergleichen

[saving downloads] erfordert ein Konto

Registrieren

added to my IPS

Ansehen
sluiten

eine Region auswählen

NEU: myIPS mit Submittal-Paket-Builder

Machen Sie Ihre Projekte mühelos einfacher mit unserem neuen Tool zur Erstellung von Submittal-Paketen! Stellen Sie detaillierte Produktinformationsblätter zusammen, passen Sie sie an und laden Sie sie einfach herunter.

Gehen Sie jetzt zu myIPS!

Bitte registrieren sie sich, um my IPS nutzen zu können

Login
Registrieren

send by email

Dieses Feld wird bei der Anzeige des Formulars ausgeblendet
optional
optional
optional
