VSH XPress Edelstahl Durchgangsverschraubung (2 x Press)

Gruppe: R2739

VSH XPress R2739 ist ein gerade Durchgangsverschraubung (flachdichtend) aus Edelstahl mit zwei Pressanschlussen. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.
  • Anschlagkante für Rohrende
  • mit allen relevanten Zulassungen versehen
  • unverpresst undicht
  • klare Kennzeichnung des Materials und der Dimension auf dem Fitting
Halbe Verschraubungen sind für die Kombination mit einem Außengewinde vorgesehen, dass eine entsprechende Auflage der Flachdichtung garantiert.
  1. prüfen Sie die Qualität und die Unversehrtheit der Flachdichtung. Die Flachdichtung- und die Auflageflächen des Gewindes müssen frei von Verunreinigungen und Vertiefungen (Riefen/Kerben) sein
  2. die halbe Verschraubung mit der Flachdichtung auf das geeignete Außengewinde (G-Gewinde) montieren und handfest anziehen. Achten Sie dabei auf den richtigen Sitz der Flachdichtung
  3. anschließend die Verschraubung mit einem passenden Maulschlüssel 1/8 bis 1/4 Umdrehungen anziehen. Ein Überdrehen der halben Verschraubung, kann zu einer Beschädigung der Verschraubung als auch zu einer Beschädigung und/oder Verschiebung der Flachdichtung führen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Dampf

Dampf

Druckluft

Druckluft

Solarenergie

Solarenergie

Vakuum

Vakuum

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Schiffbau

Schiffbau

Zertifikate

ATG

ATG

Bureau Veritas

Bureau Veritas

DVGW Wasser

DVGW Wasser

KIWA

KIWA

Lloyds Register

Lloyds Register

ÖVGW Wasser

ÖVGW Wasser

PZH

PZH

QB (CSTBat)

QB (CSTBat)

RINA

RINA

RISE

RISE

SINTEF

SINTEF

SPF

SPF

SVGW Wasser

SVGW Wasser

TA-Luft

TA-Luft

ÜA

ÜA

VA (ETA)

VA (ETA)

WRAS

WRAS

Artikelnummer

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

slw2

Artikelnummer

6192615

size

15

d1

15,0

DN1

DN12

l1

30

z1

10

slw1

30

d2

15,0

DN2

DN12

l2

35

z2

15

slw2

27

Artikelnummer

6192626

size

18

d1

18,0

DN1

DN15

l1

30

z1

10

slw1

30

d2

18,0

DN2

DN15

l2

35

z2

15

slw2

25

Artikelnummer

6192637

size

22

d1

22,0

DN1

DN20

l1

31

z1

10

slw1

37

d2

22,0

DN2

DN20

l2

42

z2

21

slw2

32

Artikelnummer

6192648

size

28

d1

28,0

DN1

DN25

l1

32

z1

9

slw1

46

d2

28,0

DN2

DN25

l2

42

z2

19

slw2

39

Artikelnummer

6192659

size

35

d1

35,0

DN1

DN32

l1

35

z1

9

slw1

52

d2

35,0

DN2

DN32

l2

45

z2

19

slw2

45

Artikelnummer

6192661

size

42

d1

42,0

DN1

DN40

l1

42

z1

12

slw1

58

d2

42,0

DN2

DN40

l2

49

z2

19

slw2

51

Artikelnummer

6192670

size

54

d1

54,0

DN1

DN50

l1

48

z1

13

slw1

75

d2

54,0

DN2

DN50

l2

56

z2

21

slw2

65

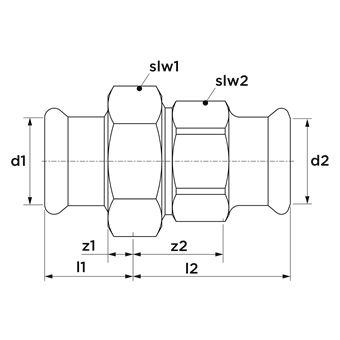

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Gerade

Verbindung

Press (M)

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73072980

Marke

VSH

Serie

XPress Edelstahl

Produkttyp

R2739

UNSPS

40174907

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

3-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Wanddicke Anschluss 1

Wert

1,5mm

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

M

Eigenschaften

Wanddicke Anschluss 2

Wert

1,5mm

Eigenschaften

Anschluss 2

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 2

Wert

M

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-35°C - 135°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-31°F - 275°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Ja

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Ja

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein
