Produkte

VSH XPress Edelstahl Gas Kappe (1 x Press)

Gruppe: R2729G

Bei VSH XPress R2729G handelt es sich um eine Kappe aus Edelstahl mit einer Pressanschluss, anwendbar für Gas. Ideal für Anwendungen, bei denen hohe Schwefelwasserstoffgehalte Kupfer zu einer ungeeigneten Materialwahl machen. Der gelbe O-Ring und die gut sichtbare Markierung auf der Außenseite des Fittings gewährleisten eine eindeutige Identifizierung des Systems.

  • sichere Installation, da keine offenen Flammen oder Hitze erforderlich sind
  • mit Rohranschlag
  • mit allen relevanten Zulassungen versehen
  • klare Kennzeichnung des Materials und der Dimension auf dem Fitting
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Erdgas

Erdgas

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

ARGB-KVBG

ARGB-KVBG

Kitemark

Kitemark

DVGW Gas

DVGW Gas

ÖVGW Gas

ÖVGW Gas

SVGW Gas

SVGW Gas

Artikelnummer

Abmessung

L x B x H

Gewicht

Verpackung

GTIN

Artikelnummer

6212052

Abmessung

15

L x B x H

37x23x23 mm

Gewicht

0,03 kg

Verpackung

Beutel (20 stk)

GTIN

08711985224917

Artikelnummer

6212063

Abmessung

18

L x B x H

40x27x27 mm

Gewicht

0,03 kg

Verpackung

Beutel (20 stk)

GTIN

08711985211672

Artikelnummer

6212074

Abmessung

22

L x B x H

41x32x32 mm

Gewicht

0,04 kg

Verpackung

Beutel (10 stk)

GTIN

08711985224924

Artikelnummer

6212085

Abmessung

28

L x B x H

46x38x38 mm

Gewicht

0,06 kg

Verpackung

Beutel (10 stk)

GTIN

08711985151534

Artikelnummer

6212096

Abmessung

35

L x B x H

51x45x45 mm

Gewicht

0,08 kg

Verpackung

Beutel (10 stk)

GTIN

08711985210323

Artikelnummer

6212107

Abmessung

42

L x B x H

59x54x54 mm

Gewicht

0,12 kg

Verpackung

Beutel (4 stk)

GTIN

08711985151541

Artikelnummer

6212118

Abmessung

54

L x B x H

72x65x65 mm

Gewicht

0,18 kg

Verpackung

Beutel (4 stk)

GTIN

08711985151527

Artikelnummer

size

d1

DN1

l1

z1

Artikelnummer

6212052

size

15

d1

15,0

DN1

DN12

l1

37

z1

16

Artikelnummer

6212063

size

18

d1

18,0

DN1

DN15

l1

40

z1

19

Artikelnummer

6212074

size

22

d1

22,0

DN1

DN20

l1

41

z1

18

Artikelnummer

6212085

size

28

d1

28,0

DN1

DN25

l1

46

z1

22

Artikelnummer

6212096

size

35

d1

35,0

DN1

DN32

l1

51

z1

24

Artikelnummer

6212107

size

42

d1

42,0

DN1

DN40

l1

59

z1

27

Artikelnummer

6212118

size

54

d1

54,0

DN1

DN50

l1

72

z1

35

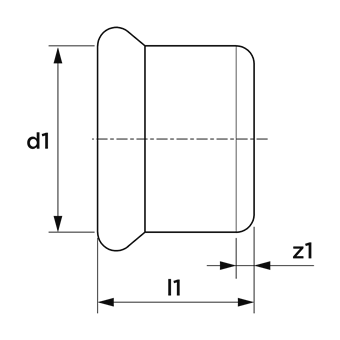

technical drawing for product

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Formen

Verschlussstück

Verbindung

Press (M)

Abdichtung

HNBR

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003023 Fitting mit 1 Anschluss

Intrastat-Nummer

73072980

Marke

VSH

Serie

XPress Edelstahl Gas

Produkttyp

R2729G

Technisch

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

70 °C

Spitzentemperatur Medium

70 °C

image for R2729G

Bild | png

R2729G

image for Diagram

Diagramm | png

Diagram

Installations- & Wartungsdokument | pdf

VSH XPress installation instructions

Zertifikat | pdf

VSH XPress Stainless DVGW Gas

Zertifikat | pdf

VSH XPress Stainless Gas ARGB-KVBG

Zertifikat | pdf

VSH XPress Stainless Gas BSI

Zertifikat | pdf

VSH XPress Stainless OVGW Gas

Zertifikat | pdf

VSH XPress Stainless SVGW Gas

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Wanddicke Anschluss 1

Wert

1,5mm

Eigenschaften

Wanddicke Anschluss 1 (imperial)

Wert

0,06"

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode

Wert

M

Eigenschaften

Material Dichtung

Wert

Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 70°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 158°F

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Ja

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein

Artikelnummer

carbon footprint (A-C) CO2-Fußabdruck

Datenquelle

Artikelnummer

6212052

carbon footprint (A-C) CO2-Fußabdruck

0,21kgCO2e

Datenquelle

TM65

Artikelnummer

6212063

carbon footprint (A-C) CO2-Fußabdruck

0,25kgCO2e

Datenquelle

TM65

Artikelnummer

6212074

carbon footprint (A-C) CO2-Fußabdruck

0,32kgCO2e

Datenquelle

TM65

Artikelnummer

6212085

carbon footprint (A-C) CO2-Fußabdruck

0,47kgCO2e

Datenquelle

TM65

Artikelnummer

6212096

carbon footprint (A-C) CO2-Fußabdruck

0,6kgCO2e

Datenquelle

TM65

Artikelnummer

6212107

carbon footprint (A-C) CO2-Fußabdruck

0,88kgCO2e

Datenquelle

TM65

Artikelnummer

6212118

carbon footprint (A-C) CO2-Fußabdruck

1,35kgCO2e

Datenquelle

TM65
