R2718G
Bei VSH XPress R2718G handelt es sich um ein Edelstahl T-Stück mit zwei Pressmuffen und einem Innengewinde, anwendbar für Gas. Ideal für Anwendungen, bei denen hohe Schwefelwasserstoffgehalte Kupfer zu einer ungeeigneten Materialwahl machen. Der gelbe O-Ring und die gut sichtbare Markierung auf der Außenseite des Fittings gewährleisten eine eindeutige Identifizierung des Systems.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6211051 | 15xRp1/2"x15 | 0,08 kg | 74x49x23 mm | Beutel (10 stk) | 08711985210804 |
| 6211062 | 18xRp1/2"x18 | 0,1 kg | 80x52x27 mm | Beutel (10 stk) | 08711985224788 |
| 6211073 | 18xRp3/4"x18 | 0,12 kg | 80x56x27 mm | Beutel (10 stk) | 08711985210972 |
| 6211084 | 22xRp1/2"x22 | 0,12 kg | 82x57x32 mm | Beutel (10 stk) | 08711985224795 |
| 6211095 | 22xRp3/4"x22 | 0,13 kg | 82x57x32 mm | Beutel (10 stk) | 08711985210965 |
| 6211106 | 28xRp1/2"x28 | 0,14 kg | 92x63x38 mm | Beutel (5 stk) | 08711985224801 |
| 6211117 | 28xRp3/4"x28 | 0,16 kg | 92x64x38 mm | Beutel (5 stk) | 08711985224818 |
| 6211128 | 35xRp1/2"x35 | 0,18 kg | 102x70x45 mm | Beutel (5 stk) | 08711985210958 |
| 6211139 | 35xRp3/4"x35 | 0,19 kg | 102x70x45 mm | Beutel (10 stk) | 08711985210255 |
| 6211141 | 42xRp1/2"x42 | 0,26 kg | 118x73x54 mm | Beutel (4 stk) | 08711985210941 |
| 6211150 | 54xRp1/2"x54 | 0,36 kg | 142x88x65 mm | Beutel (2 stk) | 08711985210903 |
| 6211172 | 54xRp2"x54 | 0,52 kg | 142x91x65 mm | Beutel (2 stk) | 08711985210910 |
| 6211161 | 54xRp3/4"x54 | 0,36 kg | 142x102x65 mm | Beutel (2 stk) | 08711985210934 |
| 6212461 | 76,1xRp3/4"x76,1 | 1,01 kg | 232x128x95 mm | Beutel (1 stk) | 08711985332964 |
| 6212470 | 76,1xRp2"x76,1 | 1,19 kg | 232x115x95 mm | Beutel (1 stk) | 08711985332971 |
| 6212481 | 88,9xRp3/4"x88,9 | 1,38 kg | 262x143x110 mm | Beutel (1 stk) | 08711985332988 |
| 6212492 | 88,9xRp2"x88,9 | 1,55 kg | 262x142x110 mm | Beutel (1 stk) | 08711985332995 |
| 6212503 | 108xRp3/4"x108 | 2 kg | 312x152x133 mm | Beutel (1 stk) | 08711985333008 |
| 6212514 | 108xRp2"x108 | 2,12 kg | 312x164x133 mm | Beutel (1 stk) | 08711985333015 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6211051 | 15xRp1/2"x15 | 15,0 | DN12 | 37 | 16 | 21,3 | 1/2" (DN15) | 37 | 25 | 24 | 15,0 | DN12 | 37 | 16 |
| 6211062 | 18xRp1/2"x18 | 18,0 | DN15 | 40 | 19 | 21,3 | 1/2" (DN15) | 39 | 27 | 24 | 18,0 | DN15 | 40 | 19 |
| 6211073 | 18xRp3/4"x18 | 18,0 | DN15 | 40 | 19 | 26,9 | 3/4" (DN20) | 43 | 30 | 30 | 18,0 | DN15 | 40 | 19 |
| 6211084 | 22xRp1/2"x22 | 22,0 | DN20 | 41 | 18 | 21,3 | 1/2" (DN15) | 41 | 29 | 24 | 22,0 | DN20 | 41 | 18 |
| 6211095 | 22xRp3/4"x22 | 22,0 | DN20 | 41 | 18 | 26,9 | 3/4" (DN20) | 41 | 28 | 40 | 22,0 | DN20 | 41 | 18 |
| 6211106 | 28xRp1/2"x28 | 28,0 | DN25 | 46 | 22 | 21,3 | 1/2" (DN15) | 44 | 32 | 24 | 28,0 | DN25 | 46 | 22 |
| 6211117 | 28xRp3/4"x28 | 28,0 | DN25 | 46 | 22 | 26,9 | 3/4" (DN20) | 45 | 32 | 30 | 28,0 | DN25 | 46 | 22 |
| 6211128 | 35xRp1/2"x35 | 35,0 | DN32 | 51 | 24 | 21,3 | 1/2" (DN15) | 48 | 36 | 24 | 35,0 | DN32 | 51 | 24 |
| 6211139 | 35xRp3/4"x35 | 35,0 | DN32 | 51 | 24 | 26,9 | 3/4" (DN20) | 48 | 35 | 30 | 35,0 | DN32 | 51 | 24 |
| 6211141 | 42xRp1/2"x42 | 42,0 | DN40 | 59 | 27 | 21,3 | 1/2" (DN15) | 46 | 34 | 24 | 42,0 | DN40 | 59 | 27 |
| 6211150 | 54xRp1/2"x54 | 54,0 | DN50 | 71 | 34 | 21,3 | 1/2" (DN15) | 55 | 43 | 24 | 54,0 | DN50 | 71 | 34 |
| 6211172 | 54xRp2"x54 | 54,0 | DN50 | 71 | 34 | 60,3 | 2" (DN50) | 58 | 45 | 65 | 54,0 | DN50 | 71 | 34 |
| 6211161 | 54xRp3/4"x54 | 54,0 | DN50 | 71 | 34 | 26,9 | 3/4" (DN20) | 69 | 47 | 30 | 54,0 | DN50 | 71 | 34 |
| 6212461 | 76,1xRp3/4"x76,1 | 76,1 | DN65 | 116 | 61 | 26,9 | 3/4" (DN20) | 81 | 59 | 30 | 76,1 | DN65 | 116 | 61 |
| 6212470 | 76,1xRp2"x76,1 | 76,1 | DN65 | 116 | 61 | 60,3 | 2" (DN50) | 68 | 55 | 65 | 76,1 | DN65 | 116 | 61 |
| 6212481 | 88,9xRp3/4"x88,9 | 88,9 | DN80 | 131 | 68 | 26,9 | 3/4" (DN20) | 88 | 66 | 30 | 88,9 | DN80 | 131 | 68 |
| 6212492 | 88,9xRp2"x88,9 | 88,9 | DN80 | 131 | 68 | 60,3 | 2" (DN50) | 87 | 74 | 65 | 88,9 | DN80 | 131 | 68 |
| 6212503 | 108xRp3/4"x108 | 108,0 | DN100 | 156 | 79 | 26,9 | 3/4" (DN20) | 86 | 73 | 30 | 108,0 | DN100 | 156 | 79 |
| 6212514 | 108xRp2"x108 | 108,0 | DN100 | 156 | 79 | 60,3 | 2" (DN50) | 98 | 76 | 65 | 108,0 | DN100 | 156 | 79 |
| Farbe | silber |
|---|---|
| Materialien | Edelstahl (Edelstahl 316L (1.4404)) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | T-Stück, Reduktion (90º) |
| Verbindung | Press (M), Rp - Innengewinde zylindrisch |
| Abdichtung | HNBR |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
| Intrastat-Nummer | 73072980 |
| Marke | VSH |
| Serie | XPress Edelstahl Gas |
| Produkttyp | R2718G |
| UNSPS | 40174607 |

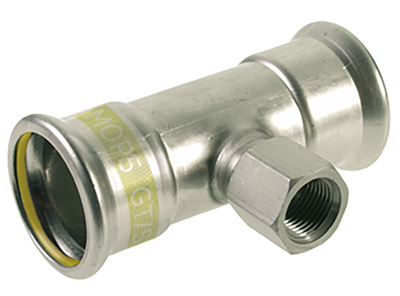

 R2718G Bild |
png | Herunterladen |
VSH XPress Stainless Gas ARGB-KVBG Zertifikaten |
Herunterladen | |
VSH XPress Stainless Gas BSI Zertifikaten |
Herunterladen | |
VSH XPress stainless DVGW Gas Zertifikaten |
Herunterladen | |
VSH XPress stainless SVGW Gas Zertifikaten |
Herunterladen | |
VSH_XPress_RVS_OVGW_Gas Zertifikaten |
Herunterladen | |

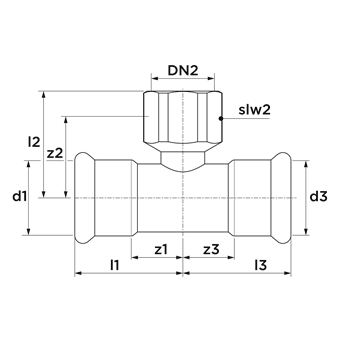

 Diagram Diagramm |
png | Herunterladen |
VSH XPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoffgüte Anschluss 1 | Edelstahl 316 L (1.4404) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Werkstoffgüte Anschluss 2 | Edelstahl 316 L (1.4404) |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Werkstoff des Anschlusses 3 | rostfreier Stahl |
| Werkstoffgüte Anschluss 3 | Edelstahl 316 L (1.4404) |
| Oberflächenschutz Anschluss 3 | unbehandelt |
| Oberflächenbehandlung Anschluss 3 | unbehandelt |
| Ausführung | T-Stück |
| Winkel | 90° |
| Mehrteilig | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | M |
| Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
| Anschluss 3 | Pressmuffe |
| Konturcode Verbindung 3 | M |
| Material Dichtung | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
| Hauptfarbe Fitting | grau |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
| Mit Dichtungsmaterial | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| Mit thermischer Isolierung | Nein |
| Mit Stoßnocken | Ja |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| VdS-geprüft | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Ja |
| DVGW-Siegel für Wasser | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Typenzulassung nach BBR/EKS | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
6211911 | VSH XPress Edelstahl Gas O-Ring HNBR 15 |
 |
6211898 | Entgrater für Edel- und C-Stahlrohr 12-54 |
 |
6118068 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=3m) |
|
6192307 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=6m) Handbund |
|
6117914 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=6m) |
|
6211920 | VSH XPress Edelstahl Gas O-Ring HNBR 18 |
|
6118079 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=3m) |
|
6192318 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=6m) Handbund |
|
6117925 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=6m) |
|
6211931 | VSH XPress Edelstahl Gas O-Ring HNBR 22 |
|
6118081 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=3m) |
|
6192329 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=6m) Handbund |
|
6117936 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=6m) |
|
6211942 | VSH XPress Edelstahl Gas O-Ring HNBR 28 |
|
6118090 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=3m) |
|
6192331 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=6m) Handbund |
|
6117947 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=6m) |
|
6211953 | VSH XPress Edelstahl Gas O-Ring HNBR 35 |
|
6118101 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=3m) |
|
6192340 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=6m) Handbund |
|
6117958 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=6m) |
|
6211964 | VSH XPress Edelstahl Gas O-Ring HNBR 42 |
|
6118112 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=3m) |
|
6192351 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=6m) Handbund |
|
6117969 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=6m) |
|
6211975 | VSH XPress Edelstahl Gas O-Ring HNBR 54 |
|
6118123 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=3m) |
|
6192362 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=6m) Handbund |
|
6117971 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=6m) |
|
6218102 | VSH XPress Edelstahl Gas O-Ring HNBR 76,1 |
|
6192373 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 76,1x2,0 (l=6m) Handbund |
|
6117980 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 76,1x2,0 (l=6m) |
|
6192384 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 88,9x2,0 (l=6m) Handbund |
|
6117991 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 88,9x2,0 (l=6m) |
|
6218113 | VSH XPress Edelstahl Gas O-Ring HNBR 88,9 |
|
6218124 | VSH XPress Edelstahl Gas O-Ring HNBR 108 |
|
6192395 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 108x2,0 (l=6m) Handbund |
|
6118002 | VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 108x2,0 (l=6m) |
|
123459658 | VSH XPress Edelstahl GAS O-Ring HNBR 15 |
|
123459657 | VSH XPress Edelstahl GAS O-Ring HNBR 18 |
|
123459656 | VSH XPress Edelstahl GAS O-Ring HNBR 22 |
|
123459655 | VSH XPress Edelstahl GAS O-Ring HNBR 28 |
|
123459654 | VSH XPress Edelstahl GAS O-Ring HNBR 35 |
|
123459653 | VSH XPress Edelstahl GAS O-Ring HNBR 42 |
|
123459652 | VSH XPress Edelstahl GAS O-Ring HNBR 54 |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
6211911 | VSH XPress Edelstahl Gas O-Ring HNBR 15 | 2 |
|
6211920 | VSH XPress Edelstahl Gas O-Ring HNBR 18 | 2 |
|
6211931 | VSH XPress Edelstahl Gas O-Ring HNBR 22 | 2 |
|
6211942 | VSH XPress Edelstahl Gas O-Ring HNBR 28 | 2 |
|
6211953 | VSH XPress Edelstahl Gas O-Ring HNBR 35 | 2 |
|
6211964 | VSH XPress Edelstahl Gas O-Ring HNBR 42 | 2 |
|
6211975 | VSH XPress Edelstahl Gas O-Ring HNBR 54 | 2 |
|
6218102 | VSH XPress Edelstahl Gas O-Ring HNBR 76,1 | 2 |
|
6218113 | VSH XPress Edelstahl Gas O-Ring HNBR 88,9 | 2 |
|
6218124 | VSH XPress Edelstahl Gas O-Ring HNBR 108 | 2 |
|
123459658 | VSH XPress Edelstahl GAS O-Ring HNBR 15 | 2 |
|
123459657 | VSH XPress Edelstahl GAS O-Ring HNBR 18 | 2 |
|
123459656 | VSH XPress Edelstahl GAS O-Ring HNBR 22 | 2 |
|
123459655 | VSH XPress Edelstahl GAS O-Ring HNBR 28 | 2 |
|
123459654 | VSH XPress Edelstahl GAS O-Ring HNBR 35 | 2 |
|
123459653 | VSH XPress Edelstahl GAS O-Ring HNBR 42 | 2 |
|
123459652 | VSH XPress Edelstahl GAS O-Ring HNBR 54 | 2 |
