R2709G
Bei VSH XPress R2709G handelt es sich um einen 90º Übergangswinkel aus Edelstahl mit einer Pressmuffe und einem Innengewinde, anwendbar für Gas. Ideal für Anwendungen, bei denen hohe Schwefelwasserstoffgehalte Kupfer zu einer ungeeigneten Materialwahl machen. Der gelbe O-Ring und die gut sichtbare Markierung auf der Außenseite des Fittings gewährleisten eine eindeutige Identifizierung des Systems.
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
6211502 | 15xRp1/2" | 0,11 kg | 67x48x26 mm | Beutel (10 stk) | 08711985224900 |
6211513 | 18xRp1/2" | 0,12 kg | 67x52x26 mm | Beutel (10 stk) | 08711985210422 |
6211524 | 22xRp3/4" | 0,18 kg | 74x61x35 mm | Beutel (10 stk) | 08711985210439 |
6211535 | 28xRp1" | 0,33 kg | 84x72x44 mm | Beutel (5 stk) | 08711985210446 |
6211546 | 35xRp1 1/4" | 0,46 kg | 94x85x53 mm | Beutel (5 stk) | 08711985210453 |

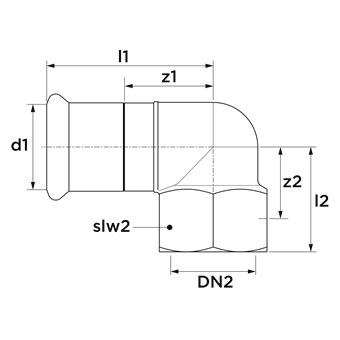

Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
---|---|---|---|---|---|---|---|---|---|
6211502 | 15xRp1/2" | 15,0 | DN12 | 53 | 32 | 21,3 | 1/2" (DN15) | 36 | 24 |
6211513 | 18xRp1/2" | 18,0 | DN15 | 52 | 31 | 21,3 | 1/2" (DN15) | 39 | 27 |
6211524 | 22xRp3/4" | 22,0 | DN20 | 57 | 34 | 26,9 | 3/4" (DN20) | 46 | 33 |
6211535 | 28xRp1" | 28,0 | DN25 | 71 | 47 | 33,7 | 1" (DN25) | 54 | 38 |
6211546 | 35xRp1 1/4" | 35,0 | DN32 | 72 | 45 | 42,4 | 1 1/4" (DN32) | 62 | 45 |
Farbe | silber |
---|---|
Materialien | Edelstahl (Edelstahl 316L (1.4404)) |
Verarbeitung | Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Winkel (90º) |
Verbindung | Press (M), Rp - Innengewinde zylindrisch |
Abdichtung | HNBR |
Produktgruppe | Fittings |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Intrastat-Nummer | 73072980 |
Marke | VSH |
Serie | XPress Edelstahl Gas |
Produkttyp | R2709G |
UNSPS | 40172807 |
R2709G Bild |
png | Herunterladen |
VSH XPress Stainless Gas ARGB-KVBG Zertifikaten |
Herunterladen | |
VSH XPress Stainless Gas BSI Zertifikaten |
Herunterladen | |
VSH XPress stainless DVGW Gas Zertifikaten |
Herunterladen | |
VSH XPress stainless SVGW Gas Zertifikaten |
Herunterladen | |
VSH_XPress_RVS_OVGW_Gas Zertifikaten |
Herunterladen | |
Diagram Diagramm |
png | Herunterladen |
VSH XPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Werkstoff des Anschlusses 1 | rostfreier Stahl |
Werkstoffgüte Anschluss 1 | Edelstahl 316 L (1.4404) |
Oberflächenschutz Anschluss 1 | unbehandelt |
Oberflächenbehandlung Anschluss 1 | unbehandelt |
Werkstoff des Anschlusses 2 | rostfreier Stahl |
Werkstoffgüte Anschluss 2 | Edelstahl 316 L (1.4404) |
Oberflächenschutz Anschluss 2 | unbehandelt |
Oberflächenbehandlung Anschluss 2 | unbehandelt |
Form | Bogen |
Ausführung | 1-teilig |
Winkel des Bogens | 90° |
Reduzierend | Nein |
Exzentrisch | Nein |
Systemgebunden | Ja |
Wanddicke Anschluss 1 | 1,5mm |
Anschluss 1 | Pressmuffe |
Konturcode Verbindung 1 | M |
Anschluss 2 | Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1) |
Hauptfarbe Fitting | grau |
Material Dichtung | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
Mit Stoßnocken | Ja |
Zugfest | Ja |
Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
Mit thermischer Isolierung | Nein |
Mit Dichtungsmaterial | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Nein |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Nein |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
DIN-CERTCO-Zertifikat | Nein |
VdS-geprüft | Nein |
Mit TÜV-Zulassung | Nein |
DVGW-Siegel für Gas | Ja |
DVGW-Siegel für Wasser | Nein |
Zertifiziert nach NF 545 | Nein |
KIWA-Prüfsiegel | Nein |
Gastec QA Prüfung | Nein |
KOMO-Prüfsiegel | Nein |
Typenzulassung nach BBR/EKS | Nein |
