R2705G
Das VSH XPress Übergangsstück R2705G ist ein gerader Verbinder aus Edelstahl mit einer Pressmuffe und einem Außengewinde, anwendbar für Gas. Ideal für Anwendungen, bei denen hohe Schwefelwasserstoffgehalte Kupfer zu einer ungeeigneten Materialwahl machen. Der gelbe O-Ring und die gut sichtbare Markierung auf der Außenseite des Fittings gewährleisten eine eindeutige Identifizierung des Systems.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 6211238 | 15xR1/2" | 0,05 kg | 52x25x25 mm | Beutel (10 stk) | 08711985210927 |
| 6211249 | 18xR1/2" | 0,05 kg | 52x25x25 mm | Beutel (10 stk) | 08711985224825 |
| 6211251 | 22xR1/2" | 0,07 kg | 58x25x25 mm | Beutel (10 stk) | 08711985211306 |
| 6211260 | 22xR3/4" | 0,07 kg | 58x31x31 mm | Beutel (10 stk) | 08711985224832 |
| 6211271 | 22xR1" | 0,12 kg | 72x40x40 mm | Beutel (10 stk) | 08711985224849 |
| 6211282 | 28xR1" | 0,12 kg | 62x40x40 mm | Beutel (10 stk) | 08711985224856 |
| 6211304 | 35xR1" | 0,15 kg | 82x40x40 mm | Beutel (10 stk) | 08711985211252 |
| 6211293 | 35xR1 1/4" | 0,17 kg | 70x52x52 mm | Beutel (5 stk) | 08711985211290 |
| 6211315 | 35xR1 1/2" | 0,2 kg | 84x56x56 mm | Beutel (5 stk) | 08711985211269 |
| 6211326 | 42xR1 1/2" | 0,2 kg | 75x56x56 mm | Beutel (4 stk) | 08711985210262 |
| 6211337 | 54xR2" | 0,37 kg | 87x72x72 mm | Beutel (4 stk) | 08711985211245 |
| 6212591 | 76,1xR2 1/2" | 0,82 kg | 125x92x92 mm | Beutel (1 stk) | 08711985332575 |
| 6212602 | 88,9xR3" | 1,16 kg | 138x109x109 mm | Beutel (1 stk) | 08711985332582 |

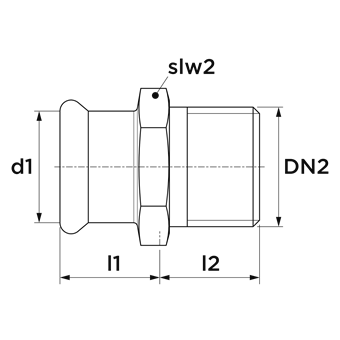

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | slw2 |
|---|---|---|---|---|---|---|---|---|---|
| 6211238 | 15xR1/2" | 15,0 | DN12 | 25 | 5 | 21,3 | 1/2" (DN15) | 27 | 22 |
| 6211249 | 18xR1/2" | 18,0 | DN15 | 25 | 5 | 21,3 | 1/2" (DN15) | 27 | 22 |
| 6211251 | 22xR1/2" | 22,0 | DN20 | 26 | 5 | 21,3 | 1/2" (DN15) | 42 | 22 |
| 6211260 | 22xR3/4" | 22,0 | DN20 | 26 | 5 | 26,9 | 3/4" (DN20) | 32 | 27 |
| 6211271 | 22xR1" | 22,0 | DN20 | 26 | 5 | 33,7 | 1" (DN25) | 46 | 36 |
| 6211282 | 28xR1" | 28,0 | DN25 | 28 | 5 | 33,7 | 1" (DN25) | 34 | 36 |
| 6211304 | 35xR1" | 35,0 | DN32 | 31 | 5 | 33,7 | 1" (DN25) | 51 | 36 |
| 6211293 | 35xR1 1/4" | 35,0 | DN32 | 31 | 5 | 42,4 | 1 1/4" (DN32) | 39 | 46 |
| 6211315 | 35xR1 1/2" | 35,0 | DN32 | 31 | 5 | 48,3 | 1 1/2" (DN40) | 53 | 50 |
| 6211326 | 42xR1 1/2" | 42,0 | DN40 | 35 | 5 | 48,3 | 1 1/2" (DN40) | 40 | 50 |
| 6211337 | 54xR2" | 54,0 | DN50 | 40 | 5 | 60,3 | 2" (DN50) | 47 | 65 |
| 6212591 | 76,1xR2 1/2" | 76,1 | DN65 | 60 | 5 | 76,1 | 2 1/2" (DN65) | 65 | 80 |
| 6212602 | 88,9xR3" | 88,9 | DN80 | 68 | 5 | 88,9 | 3" (DN80) | 70 | 95 |
| Farbe | silber |
|---|---|
| Materialien | Edelstahl (Edelstahl 316L (1.4404)) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade, Reduktion |
| Verbindung | Press (M), R - konisches Aussengewinde (BSPT) |
| Abdichtung | HNBR |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 73072980 |
| Marke | VSH |
| Serie | XPress Edelstahl Gas |
| Produkttyp | R2705G |
| UNSPS | 40172507 |
 R2705G Bild |
png | Herunterladen |
VSH XPress Stainless Gas ARGB-KVBG Zertifikaten |
Herunterladen | |
VSH XPress Stainless Gas BSI Zertifikaten |
Herunterladen | |
VSH XPress stainless DVGW Gas Zertifikaten |
Herunterladen | |
VSH XPress stainless SVGW Gas Zertifikaten |
Herunterladen | |
VSH_XPress_RVS_OVGW_Gas Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
VSH XPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | rostfreier Stahl |
| Werkstoffgüte Anschluss 1 | Edelstahl 316 L (1.4404) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | rostfreier Stahl |
| Werkstoffgüte Anschluss 2 | Edelstahl 316 L (1.4404) |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Konturcode Verbindung 1 | M |
| Anschluss 2 | Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) |
| Hauptfarbe Fitting | grau |
| Material Dichtung | Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR) |
| Mit Stoßnocken | Ja |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
| Mit thermischer Isolierung | Nein |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| DIN-CERTCO-Zertifikat | Nein |
| VdS-geprüft | Nein |
| Mit TÜV-Zulassung | Nein |
| DVGW-Siegel für Gas | Ja |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
| Typenzulassung nach BBR/EKS | Nein |
