VSH XPress Edelstahl Schiebemuffe (2 x Press)

VSH XPress Edelstahl Schiebemuffe (2 x Press)

R2703

Die VSH XPress Schiebemuffe R2703 ist ein gerader Verbinder aus Edelstahl mit zwei Pressmuffen. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.

  • mit Rohranschlag
  • mit allen relevanten Zulassungen versehen
  • unverpresst undicht
  • klare Kennzeichnung des Materials und der Dimension auf dem Fitting

Anwendungen

Trinkwasser Heizung Kühlung Dampf Druckluft Solarenergie Sprinkler Trockene Hauptfeuerlöschleitung Vacuum

Einsatzbereich

Gebäudeinstallation Schiffbau Brandschutz Industrie

Zertifikate

ACS ATG Bureau Veritas CNBOP DVGW Wasser FG FM KIWA Lloyds Register LPCB ÖVGW Wasser PZH QB (CSTBat) RINA RISE SBSC SETSCO SINTEF SPF SVGW Wasser TA-Luft ÜA VA (ETA) VdS WRAS
Sortiment
Artikelnummer Abmessung Gewicht L x B x H Verpackung GTIN
6191284 15 0,06 kg 80x23x23 mm Beutel (10 stk) 08711985154245
6191295 18 0,07 kg 80x27x27 mm Beutel (10 stk) 08711985154269
6191306 22 0,09 kg 84x32x32 mm Beutel (10 stk) 08711985154283
6191317 28 0,12 kg 91x38x38 mm Beutel (10 stk) 08711985154306
6191328 35 0,16 kg 102x45x45 mm Beutel (5 stk) 08711985154320
6191339 42 0,24 kg 119x54x54 mm Beutel (4 stk) 08711985154344
6191341 54 0,33 kg 140x65x65 mm Beutel (2 stk) 08711985154368
6204286 76,1 0,99 kg 230x94x94 mm Beutel (2 stk) 08711985102161
6204297 88,9 1,32 kg 258x109x109 mm Beutel (2 stk) 08711985102178
6204308 108 1,92 kg 305x133x133 mm Beutel (2 stk) 08711985249217

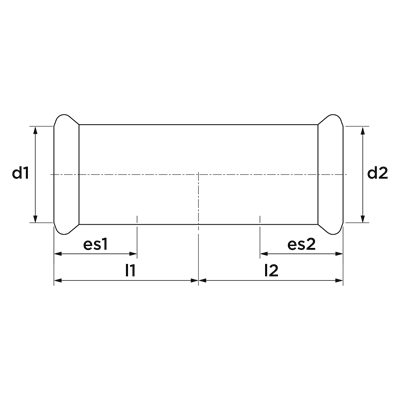

Abmessung
Artikelnummer Abmessung d1 DN1 l1 es1 d2 DN2 l2 es2
6191284 15 15,0 DN12 40 25 15,0 DN12 40 25
6191295 18 18,0 DN15 40 25 18,0 DN15 40 25
6191306 22 22,0 DN20 42 25 22,0 DN20 42 25
6191317 28 28,0 DN25 46 30 28,0 DN25 46 30
6191328 35 35,0 DN32 51 30 35,0 DN32 51 30
6191339 42 42,0 DN40 60 40 42,0 DN40 60 40
6191341 54 54,0 DN50 70 40 54,0 DN50 70 40
6204286 76,1 76,1 DN65 115 60 76,1 DN65 115 60
6204297 88,9 88,9 DN80 129 70 88,9 DN80 129 70
6204308 108 108,0 DN100 153 80 108,0 DN100 153 80

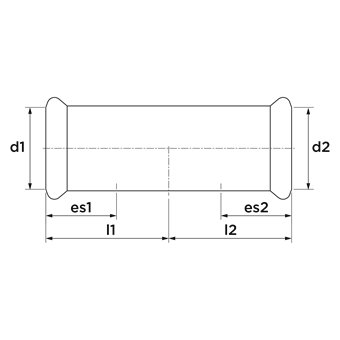

Abmessungen siehe Bild oben
Eigenschaften

Eigenschaften

Farbe silber
Materialien Edelstahl (Edelstahl 316L (1.4404))
Verarbeitung Keine
Hersteller Aalberts integrated piping systems B.V. (VSH)
Formen Gerade
Verbindung Press (M)
Abdichtung EPDM
Allgemein

Allgemein

Produktgruppe Fittings
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer 73072980
Marke VSH
Serie XPress Edelstahl
Produkttyp R2703
Medien
ETIM
Eigenschaften Wert
ETIM klasse EC003024 Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1 rostfreier Stahl
Werkstoffgüte Anschluss 1 Edelstahl 316 L (1.4404)
Oberflächenschutz Anschluss 1 unbehandelt
Oberflächenbehandlung Anschluss 1 unbehandelt
Werkstoff des Anschlusses 2 rostfreier Stahl
Werkstoffgüte Anschluss 2 Edelstahl 316 L (1.4404)
Oberflächenschutz Anschluss 2 unbehandelt
Oberflächenbehandlung Anschluss 2 unbehandelt
Form gerade
Ausführung 1-teilig
Reduzierend Nein
Exzentrisch Nein
Systemgebunden Ja
Anschluss 1 Pressmuffe
Konturcode Verbindung 1 M
Anschluss 2 Pressmuffe
Konturcode Verbindung 2 M
Hauptfarbe Fitting grau
Druckstufe Flansch PN 16
Material Dichtung Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken Nein
Zugfest Ja
Mediumtemperatur (Dauerbetrieb) -35°C - 135°C
Mediumtemperatur (Dauerbetrieb) (imperial) -31°F - 275°F
Max. Arbeitsdruck bei 20 °C 16bar
Max. Arbeitsdruck bei 20 °C (imperial) 232,06psi
Mit thermischer Isolierung Nein
Mit Dichtungsmaterial Nein
Verschlossen Nein
Mit Verbindungsanzeige Nein
Mit Entleerungsventil Nein
Mit Entlüfter Nein
ULC-Qualitätskennzeichen Nein
UL-Prüfung Nein
DIN-CERTCO-Zertifikat Nein
Mit TÜV-Zulassung Nein
DVGW-Siegel für Gas Nein
DVGW-Siegel für Wasser Ja
Zertifiziert nach NF 545 Nein
KIWA-Prüfsiegel Ja
Gastec QA Prüfung Nein
KOMO-Prüfsiegel Nein
Typenzulassung nach BBR/EKS Nein

Zubehör

Accessoires

Artikelnummer Beschreibung
6208015 VSH XPress C-Stahl+Edelstahl O-Ring EPDM 76,1
6119377 VSH XPress C-Stahl+Edelstahl O-Ring FPM 76,1
6341401 Novopress Schlinge Snap On 76,1
6341896 Novopress Adapter ZB221
6340092 Novopress Schlinge HP401 M76,1 mit Koffer
6212646 VSH XPress C+S Einstecktiefe Markierungsgerät 12-108
6118178 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 76,1x2,0
6195079 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 76,1x2,0 Kleinbund
6192373 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 76,1x2,0 (l=6m) Handbund
6117980 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 76,1x2,0 (l=6m)
6208026 VSH XPress C-Stahl+Edelstahl O-Ring EPDM 88,9
6119388 VSH XPress C-Stahl+Edelstahl O-Ring FPM 88,9
6341412 Novopress Schlinge Snap On 88,9
6340103 Novopress Schlinge HP401 M88,9 mit Koffer
6118189 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 88,9x2,0
6195081 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 88,9x2,0 Kleinbund
6192384 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 88,9x2,0 (l=6m) Handbund
6117991 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 88,9x2,0 (l=6m)
6208037 VSH XPress C-Stahl+Edelstahl O-Ring EPDM 108
6119399 VSH XPress C-Stahl+Edelstahl O-Ring FPM 108
6341423 Novopress Schlinge Snap On 108
6341907 Novopress Adapter ZB222
6340114 Novopress Schlinge HP401 M108 mit Koffer
6118200 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 108x2,0
6195090 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 108x2,0 Kleinbund
6192395 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 108x2,0 (l=6m) Handbund
6118002 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 108x2,0 (l=6m)
6222216 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 15
6119401 VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 15
6119784 VSH XPress Edelstahl O-Ring FPM Dampf LBP 15
6211898 Entgrater für Edel- und C-Stahlrohr 12-54
6209214 Novopress Backe PB1 M15 (AFP101/ACO102)
6205342 Novopress Backe PB2 M15 Ecotec
6192406 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 15x1,0 Kleinbund
6194001 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 15x1,0
6193077 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 15x1,0 Kleinbund
6193407 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 15x1,0
6118068 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=3m)
6192307 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=6m) Handbund
6117914 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 15x1,0 (l=6m)
6222227 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 18
6119410 VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 18
6119795 VSH XPress Edelstahl O-Ring FPM Dampf LBP 18
6209225 Novopress Backe PB1 M18 (AFP101/ACO102)
6205353 Novopress Backe PB2 M18 Ecotec
6192417 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 18x1,0 Kleinbund
6194012 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 18x1,0
6193418 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 18x1,2
6196003 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 18x1,2 Kleinbund
6118079 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=3m)
6192318 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=6m) Handbund
6117925 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 18x1,0 (l=6m)
6222238 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 22
6119421 VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 22
6119806 VSH XPress Edelstahl O-Ring FPM Dampf LBP 22
6209236 Novopress Backe PB1 M22 (AFP101/ACO102)
6205364 Novopress Backe PB2 M22 Ecotec
6192428 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 22x1,2 Kleinbund
6194023 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 22x1,2
6196014 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 22x1,2 Kleinbund
6193429 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 22x1,2
6118081 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=3m)
6192329 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=6m) Handbund
6117936 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 22x1,2 (l=6m)
6222249 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 28
6119432 VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 28
6119817 VSH XPress Edelstahl O-Ring FPM Dampf LBP 28
6209247 Novopress Backe PB1 M28 (AFP101/ACO102)
6205375 Novopress Backe PB2 M28 Ecotec
6192439 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 28x1,2 Kleinbund
6194034 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 28x1,2
6196025 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 28x1,2 Kleinbund
6193431 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 28x1,2
6118090 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=3m)
6192331 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=6m) Handbund
6117947 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 28x1,2 (l=6m)
6222251 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 35
6119443 VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 35
6119828 VSH XPress Edelstahl O-Ring FPM Dampf LBP 35
6205386 Novopress Backe PB2 M35 Ecotec
6341544 Novopress Backe PB1 M35 (AFP101/ACO102)
6341060 Novopress Kette Snap On HP35
6340829 Novopress Adapter ZB203 35-54
6192441 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 35x1,5 Kleinbund
6194045 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 35x1,5
6196036 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 35x1,5 Kleinbund
6193440 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 35x1,5
6118101 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=3m)
6192340 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=6m) Handbund
6117958 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 35x1,5 (l=6m)
6222260 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 42
6119454 VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 42
6119839 VSH XPress Edelstahl O-Ring FPM Dampf LBP 42
6341093 Novopress Schlinge Snap On M42
6341071 Novopress Schlinge Snap On HP42
6192450 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 42x1,5 Kleinbund
6194056 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 42x1,5
6196047 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 42x1,5 Kleinbund
6193451 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 42x1,5
6118112 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=3m)
6192351 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=6m) Handbund
6117969 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 42x1,5 (l=6m)
6222271 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 54
6119465 VSH XPress C-Stahl+Edelstahl O-Ring FPM LBP 54
6119841 VSH XPress Edelstahl O-Ring FPM Dampf LBP 54
6341082 Novopress Schlinge Snap On HP54
6341104 Novopress Schlinge Snap On M54
6192461 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 54x1,5 Kleinbund
6194067 VSH SudoXPress Edelstahl Rohr 1.4521 (AISI444) 54x1,5
6196058 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 54x1,5 Kleinbund
6193462 VSH SudoXPress Edelstahl Rohr 1.4301 (AISI304) 54x1,5
6118123 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=3m)
6192362 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=6m) Handbund
6117971 VSH SudoXPress Edelstahl Rohr 1.4401 (AISI316) 54x1,5 (l=6m)

Zubehör

Artikelnummer Beschreibung
6222216 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 15 2
6222227 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 18 2
6222238 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 22 2
6222249 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 28 2
6222251 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 35 2
6222260 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 42 2
6222271 VSH XPress C-Stahl+Edelstahl O-Ring EPDM LBP 54 2
6208015 VSH XPress C-Stahl+Edelstahl O-Ring EPDM 76,1 2
6208026 VSH XPress C-Stahl+Edelstahl O-Ring EPDM 88,9 2
6208037 VSH XPress C-Stahl+Edelstahl O-Ring EPDM 108 2
Produktlinien
Seppelfricke VSH XPress VSH SudoPress VSH PowerPress VSH Shurjoint VSH Super VSH Tectite Apollo ProFlow
Anwendungen
Trinkwasser Erdgas Heizung und Kühlung Solar Sprinkler Druckluft Dampf

Möchten Sie informiert bleiben?
Dann melden Sie sich für unseren Newsletter an.

Am Thyssenhaus 1-3
45128 Essen
Deutschland

DE:

+49 (0)209 404 0
Youtube Linkedin
AGB

|

Datenschutzerklarung

|

Cookie-Richtlinien

|

Impressum
