PS1600
Das Typ PS1600 VSH XPress ProFlow druckunabhängige Regelventil (PICV) wurde entwickelt, um bestehende Probleme mit Heizungs- und Kühlsysteme zu beseitigen und damit Zeit und Geld zu sparen. Apollo ProFlow PICVs werden in Bypass-Konfiguration geliefert. Ventile können vor der Inbetriebnahme mit dem PICV-Kartusche sicher aus dem Weg und mit vollem Durchgang (vorwärts und rückwärts) gespült werden. Sobald das System sauber und betriebsbereit ist, bringt eine einfache Drehung des PICV-Kopfes das Regelventil in den Durchfluss und dreht den Bypass aus dem Weg. Apollo ProFlow PICV-Ventile sind mit mehreren Anschlusstechniken erhältlich.
Anwendungen
Einsatzbereich
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 16020 | 15 (DN15) LF | 0,96 kg | 136x65x153 mm | Beutel (1 stk) | 05022050605559 |
| 16021 | 15 (DN15) SF | 0,96 kg | 136x65x153 mm | Beutel (1 stk) | 05022050605580 |
| 16022 | 15 (DN15) HF | 0,96 kg | 136x65x153 mm | Beutel (1 stk) | 05022050605610 |
| 16023 | 22 (DN20) SF | 1,64 kg | 152x104x188 mm | Beutel (1 stk) | 05022050605641 |
| 16024 | 22 (DN20) HF | 1,64 kg | 152x104x188 mm | Beutel (1 stk) | 05022050605672 |
| 16025 | 28 (DN25) SF | 1,64 kg | 168x116x188 mm | Beutel (1 stk) | 05022050605702 |

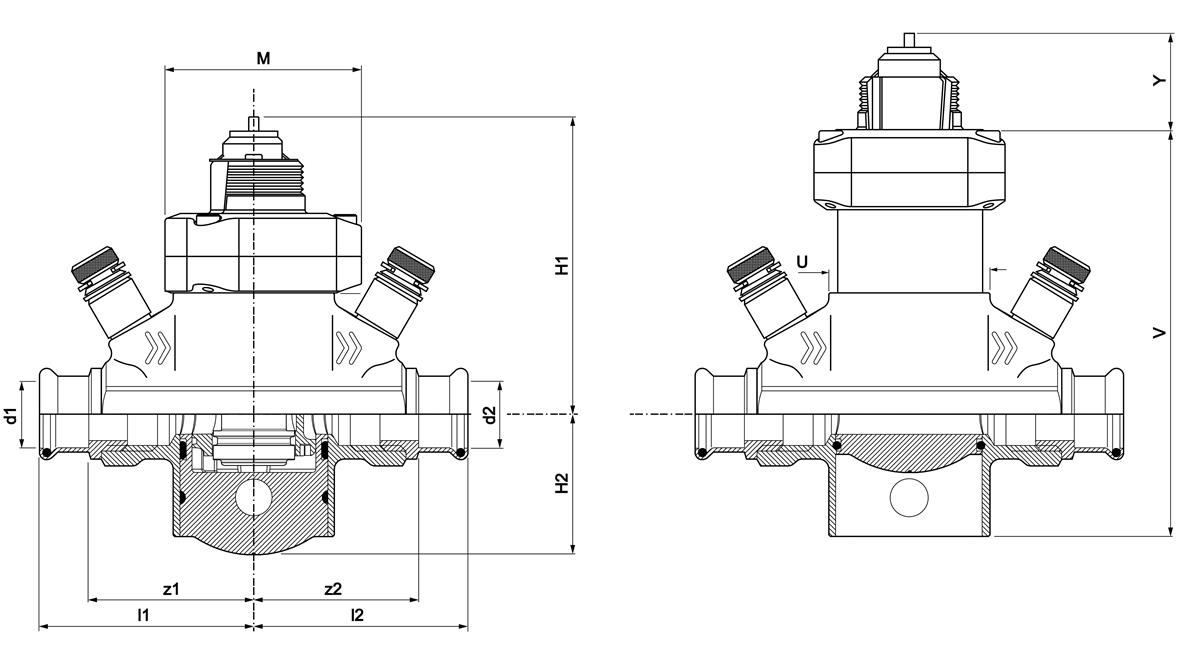

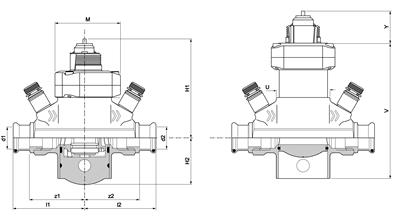

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | H | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16020 | 15 (DN15) LF | 15,0 | DN12 | 68 | 48 | 15,0 | DN12 | 68 | 48 | 90 | 29 | 38 | 49 | 90 |
| 16021 | 15 (DN15) SF | 15,0 | DN12 | 68 | 48 | 15,0 | DN12 | 68 | 48 | 90 | 29 | 38 | 49 | 90 |
| 16022 | 15 (DN15) HF | 15,0 | DN12 | 68 | 48 | 15,0 | DN12 | 68 | 48 | 90 | 29 | 38 | 49 | 90 |
| 16023 | 22 (DN20) SF | 22,0 | DN20 | 76 | 55 | 22,0 | DN20 | 76 | 55 | 105 | 32 | 50 | 60 | 90 |
| 16024 | 22 (DN20) HF | 22,0 | DN20 | 76 | 55 | 22,0 | DN20 | 76 | 55 | 105 | 32 | 50 | 60 | 90 |
| 16025 | 28 (DN25) SF | 28,0 | DN25 | 84 | 61 | 28,0 | DN25 | 89 | 61 | 105 | 32 | 50 | 60 | 90 |
| Farbe | schwarz |
|---|---|
| Materialien | Messing (CW511L (bleifrei)) |
| Verarbeitung | Pulverbeschichtung |
| Hersteller | Pegler Yorkshire |
| Formen | Gerade (0º) |
| Verbindung | Press (M) |
| Druckstufe product | PN 16 |
| Abdichtung | EPDM |
| Produktgruppe | Ventile (dynamisches Ausgleichsventil) |
|---|---|
| ETIM klasse | EC011463 Strangregulierventil |
| Intrastat-Nummer | 84818099 |
| Marke | VSH |
| Serie | XPress ProFlow Dynamic |
| Produkttyp | PS1600 |
| UNSPS | 40141609 |
Apollo Proflow PICV 30s Präsentationsvideo |
mp4 | Herunterladen |
Apollo_ProFlow_dynamisch_1600-Ausschreibungstexte-DU sonstiger Anhang |
docx | Herunterladen |
 PS1600 Bild |
png | Herunterladen |
Apollo_ProFlow_dynamisch_1600-bestektekst-NL sonstiger Anhang |
docx | Herunterladen |
 Diagram Diagramm |
jpg | Herunterladen |
Apollo_ProFlow_dynamisch_1600-prescription_text-EN sonstiger Anhang |
docx | Herunterladen |
Xpress Adapted Valves WRAS Certificate 2112039 Zertifikaten |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC011463 Strangregulierventil |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn38As |
| Oberflächenschutz | beschichtet |
| Anschluss 1 | Pressmuffe |
| Mit Kupplungsanschluss 1 | Ja |
| Anschluss 2 | Pressmuffe |
| Mit Kupplungsanschluss 2 | Ja |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| Geeignet für Leitungswasser | Nein |
| Geeignet für warmes Trinkwasser | Nein |
| Geeignet für Heizungswasser | Ja |
| Max. Druckunterschied bei 20 °C | 4bar |
| Max. Arbeitsdruck | 16bar |
| Max. Arbeitsdruck (imperial) | 232,06psi |
| Mediumtemperatur (Dauerbetrieb) | -10°C - 90°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | 14°F - 194°F |
| Hublänge | 3,5mm |
| Geeignet für Handbedienung | Nein |
| Thermostatisch | Nein |
| Hydraulischer Abgleich | dynamisch |
| Mit Entleerungsventil | Nein |
| Mit Thermometer | Nein |
| Mit Standanzeiger | Ja |
| Mit Messnippel | Ja |
| Mit verlängerten Messnippeln | Nein |
| Mit Messanschluss | Ja |
| Winkel der Spindel | 90° |
| Mit Isolierung | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
16075 | Apollo ProFlow PICV Einstellschlüssel |
 |
16079 | Apollo ProFlow PICV Bedienschlüssel DN15 |
 |
16071 | Apollo ProFlow PICV Kartusche DN15 SF |
|
16072 | Apollo ProFlow PICV Kartusche DN15 HF |
 |
15202 | Apollo ProFlow thermo-elektrisches Stellantrieb on/off normally closed 24VAC/DC |
|
15280 | Apollo ProFlow thermo-elektrisches Stellantrieb on/off normally closed 230VAC |
|
15281 | Apollo ProFlow thermo-elektrischer Stellantrieb modulating normally closed 24VAC 0-10V |
 |
18275 | Apollo ProFlow elektromotorischer Stellantrieb modulierend 24VAC/DC (0-10VDC) |
|
18276 | Apollo ProFlow elektromotorischer Stellantrieb modulierend/feedback 24VAC/DC 0-10VDC |
 |
126041 | Apollo ProFlow Messnippel (5 Sätze Rot/Blau) F R1/4" 36mm |
|
126042 | Apollo ProFlow Messnippel (5 Sätze Rot/Blau) F R1/4" 75mm |
|
16070 | Apollo ProFlow PICV Kartusche DN15 LF |
|
16080 | Apollo ProFlow PICV Bedienschlüssel DN20/25 |
|
16073 | Apollo ProFlow PICV Kartusche DN20 SF |
|
16074 | Apollo ProFlow PICV Kartusche DN20 HF / DN25 SF |
 |
6401538 | Apollo ProFlow BC3 Durchflussmesser |
 |
6212657 | VSH XPress Kupfer Einstecktiefe Markierungsgerät 12-108 |
| Artikelnummer | Beschreibung | ||
|---|---|---|---|
|
126041 | Apollo ProFlow Messnippel (5 Sätze Rot/Blau) F R1/4" 36mm | 1 |
|
16070 | Apollo ProFlow PICV Kartusche DN15 LF | 1 |
|
16071 | Apollo ProFlow PICV Kartusche DN15 SF | 1 |
|
16072 | Apollo ProFlow PICV Kartusche DN15 HF | 1 |
|
16073 | Apollo ProFlow PICV Kartusche DN20 SF | 1 |
|
16074 | Apollo ProFlow PICV Kartusche DN20 HF / DN25 SF | 1 |
