PP913
Der Schmutzfänger VSH PowerPress® ist Teil des VSH PowerPress®-Systems. Durch den Einsatz des VSH PowerPress® Systems werden die Installationszeiten deutlich reduziert und eine saubere Arbeitsumgebung gewährleistet. Das Sortiment umfasst DW-Pressfittings und Ventile in den Größen ½" bis einschließlich 2".
Anwendungen
Einsatzbereich
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| PWR9440961 | 1/2" (DN15) | 0,52 kg | 32x136x56 mm | Beutel (1 stk) | 05022050633262 |
| PWR9440970 | 3/4" (DN20) | 0,52 kg | 38x146x67 mm | Beutel (1 stk) | 05022050633293 |
| PWR9440981 | 1" (DN25) | 0,83 kg | 45x167x79 mm | Beutel (1 stk) | 05022050633323 |
| PWR9440992 | 1 1/4" (DN32) | 1,67 kg | 56x231x93 mm | Karton (1 stk) | 05022050528162 |
| PWR9441003 | 1 1/2" (DN40) | 1,86 kg | 62x242x105 mm | Karton (1 stk) | 05022050528179 |
| PWR9441014 | 2" (DN50) | 2,86 kg | 74x255x129 mm | Karton (1 stk) | 05022050528186 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | H | Y | V | U | a | Winkel |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWR9440961 | 1/2" (DN15) | 21,3 | DN15 | 59 | 31 | 21,3 | DN15 | 80 | 52 | 40 | 40 | 45 | 31 | 45 | 0 |
| PWR9440970 | 3/4" (DN20) | 26,9 | DN20 | 58 | 27 | 26,9 | DN20 | 88 | 57 | 48 | 48 | 54 | 37 | 45 | 0 |
| PWR9440981 | 1" (DN25) | 33,7 | DN25 | 68 | 32 | 33,7 | DN25 | 102 | 66 | 56 | 56 | 63 | 44 | 45 | 0 |
| PWR9440992 | 1 1/4" (DN32) | 42,4 | DN32 | 96 | 48 | 42,4 | DN32 | 138 | 90 | 65 | 68 | 73 | 50 | 45 | 0 |
| PWR9441003 | 1 1/2" (DN40) | 48,3 | DN40 | 97 | 48 | 48,3 | DN40 | 148 | 99 | 75 | 74 | 86 | 59 | 45 | 0 |
| PWR9441014 | 2" (DN50) | 60,3 | DN50 | 101 | 48 | 60,3 | DN50 | 164 | 111 | 92 | 92 | 106 | 35 | 45 | 0 |
| Farbe | schwarz |
|---|---|
| Materialien | Rotguss (EN CC499K) |
| Verarbeitung | Zink-Nickel |
| Hersteller | Pegler Yorkshire |
| Formen | Gerade (0º) |
| Verbindung | Press (DW) |
| Druckstufe product | PN 16 |
| Abdichtung | PTFE |
| Produktgruppe | Ventile (Filter) |
|---|---|
| ETIM klasse | EC010151 Rohrleitungsfilter |
| Intrastat-Nummer | 84818019 |
| Marke | VSH |
| Serie | PowerPress |
| Produkttyp | PP913 |
| UNSPS | 40142505 |

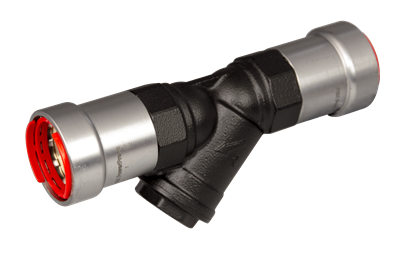

 PP913 Bild |
png | Herunterladen |
 Diagram Diagramm |
png | Herunterladen |
VSH PowerPress instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC010151 Rohrleitungsfilter |
| Form | Y-Filter |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| Material Filterelement | rostfreier Stahl |
| Anschluss | Pressmuffe |
| Deckelbefestigung | geschraubt |
| Mit Kupplung | Ja |
| Filterklasse | 920µm |
| Austauschbarer Filter | Ja |
| Mit Dauermagnet | Nein |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| Max. Arbeitsdruck | 16bar |
| Max. Arbeitsdruck (imperial) | 232,06psi |
| Mediumtemperatur (Dauerbetrieb) | -10°C - 110°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | 14°F - 230°F |
| Mit Ablassmöglichkeit (Anschluss) | Nein |
| Diffusor | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress Einstecktiefenschablone 1/2"-2" |
