PP1260
Das Strangregulierventil VSH PowerPress® ProFlow ist Teil des VSH PowerPress®-Systems. Durch den Einsatz des VSH PowerPress® Systems werden die Installationszeiten deutlich reduziert und eine saubere Arbeitsumgebung gewährleistet. Das Sortiment umfasst DW-Pressfittings und Ventile in den Größen ½" bis einschließlich 2".
Anwendungen
Einsatzbereich
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| PWR9440486 | 1/2" (DN15) LF | 0,72 kg | 148x90x107 mm | Beutel (1 stk) | 05022050632302 |
| PWR9440497 | 1/2" (DN15) SF | 0,73 kg | 148x90x107 mm | Beutel (1 stk) | 05022050632333 |
| PWR9440508 | 3/4" (DN20) SF | 0,84 kg | 157x90x114 mm | Beutel (1 stk) | 05022050632364 |
| PWR9440519 | 1" (DN25) SF | 1,22 kg | 184x131x90 mm | Beutel (1 stk) | 05022050632463 |
| PWR9440521 | 1 1/4" (DN32) SF | 1,89 kg | 154x236x90 mm | Beutel (1 stk) | 05022050632494 |
| PWR9440530 | 1 1/2" (DN40) SF | 2,57 kg | 243x90x163 mm | Karton (1 stk) | 05022050527707 |
| PWR9440541 | 2" (DN50) SF | 3,65 kg | 282x90x189 mm | Karton (1 stk) | 05022050527714 |

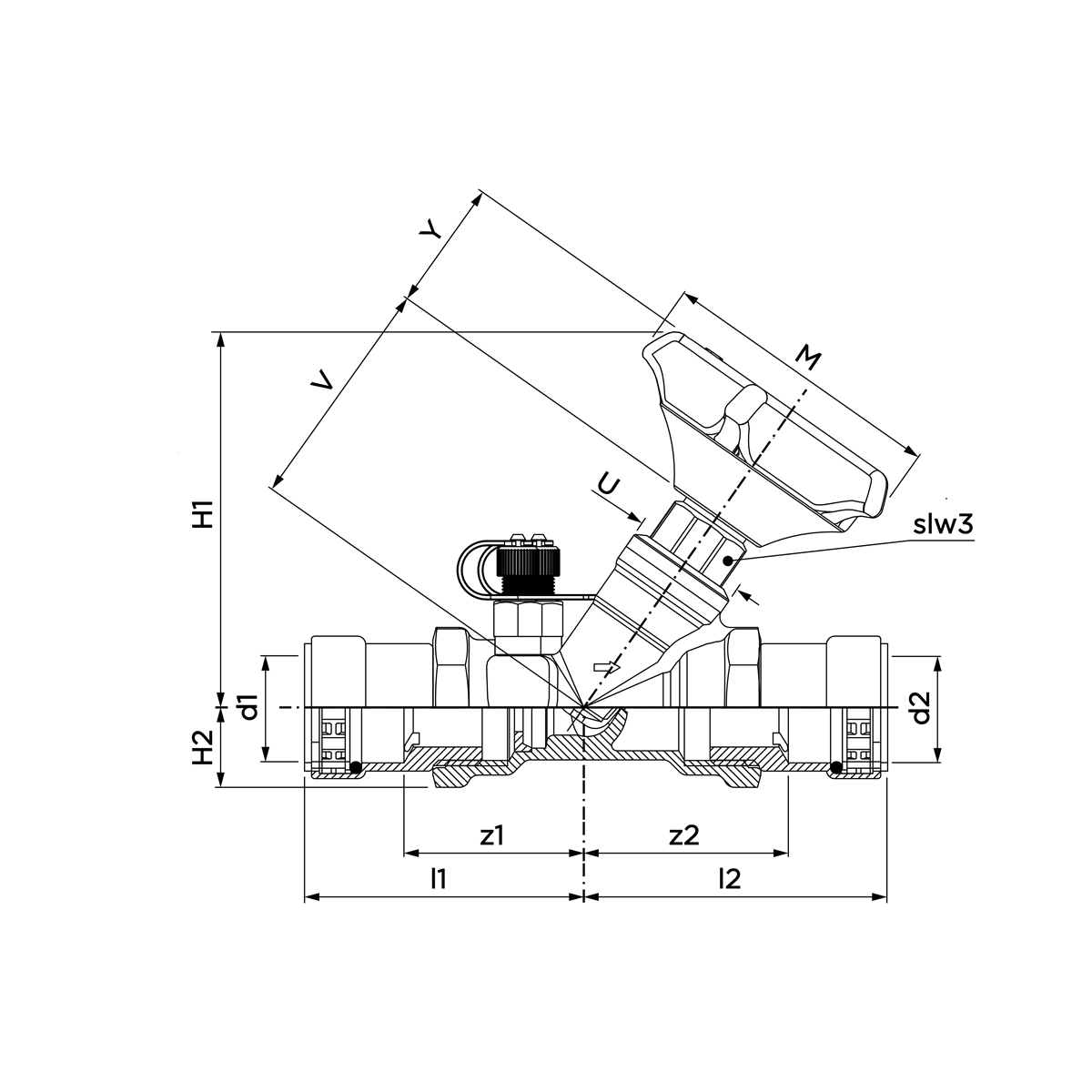

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | M | H | Y | V | U | a |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PWR9440486 | 1/2" (DN15) LF | 21,3 | DN15 | 73 | 46 | 21,3 | DN15 | 75 | 48 | 90 | 106 | 38 | 53 | 27 | 55 |
| PWR9440497 | 1/2" (DN15) SF | 21,3 | DN15 | 73 | 46 | 21,3 | DN15 | 75 | 48 | 90 | 106 | 38 | 53 | 27 | 55 |
| PWR9440508 | 3/4" (DN20) SF | 26,9 | DN20 | 74 | 43 | 26,9 | DN20 | 83 | 52 | 90 | 106 | 38 | 53 | 27 | 55 |
| PWR9440519 | 1" (DN25) SF | 33,7 | DN25 | 88 | 53 | 33,7 | DN25 | 96 | 60 | 90 | 113 | 38 | 57 | 32 | 55 |
| PWR9440521 | 1 1/4" (DN32) SF | 42,4 | DN32 | 110 | 62 | 42,4 | DN32 | 126 | 78 | 90 | 120 | 38 | 64 | 41 | 55 |
| PWR9440530 | 1 1/2" (DN40) SF | 48,3 | DN40 | 114 | 66 | 48,3 | DN40 | 129 | 81 | 90 | 123 | 38 | 66 | 50 | 55 |
| PWR9440541 | 2" (DN50) SF | 60,3 | DN50 | 133 | 80 | 60,3 | DN50 | 149 | 96 | 90 | 138 | 38 | 80 | 29 | 55 |
| Farbe | schwarz |
|---|---|
| Materialien | Messing (CW602N (DZR)) |
| Verarbeitung | Zink-Nickel |
| Hersteller | Pegler Yorkshire |
| Formen | Gerade (0º) |
| Verbindung | Press (DW) |
| Druckstufe product | PN 16 |
| Abdichtung | EPDM |
| Produktgruppe | Ventile (statisches Ausgleichsventil) |
|---|---|
| ETIM klasse | EC011463 Strangregulierventil |
| Intrastat-Nummer | 84818099 |
| Marke | VSH |
| Serie | PowerPress ProFlow static |
| Produkttyp | PP1260 |
| UNSPS | 40141609 |
 PP1260 Bild |
png | Herunterladen |
 Diagram Diagramm |
png | Herunterladen |
 Flow graph sonstiger Anhang |
png | Herunterladen |
VSH PowerPress instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC011463 Strangregulierventil |
| Werkstoff des Gehäuses | Messing |
| Werkstoffgüte | CuZn36Pb2As (CW602N) |
| Anschluss 1 | Pressmuffe |
| Mit Kupplungsanschluss 1 | Ja |
| Anschluss 2 | Pressmuffe |
| Mit Kupplungsanschluss 2 | Ja |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| Geeignet für Leitungswasser | Nein |
| Geeignet für warmes Trinkwasser | Nein |
| Geeignet für Heizungswasser | Ja |
| Max. Arbeitsdruck | 16bar |
| Max. Arbeitsdruck (imperial) | 232,06psi |
| Mediumtemperatur (Dauerbetrieb) | -10°C - 135°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | 14°F - 275°F |
| Geeignet für Handbedienung | Nein |
| Thermostatisch | Nein |
| Hydraulischer Abgleich | statisch |
| Mit Entleerungsventil | Nein |
| Mit Thermometer | Nein |
| Mit Standanzeiger | Nein |
| Bedienhöhe | 38mm |
| Bedienhöhe (imperial) | 1,5" |
| Durchmesser Handrad | 90mm |
| Durchmesser Handrad (imperial) | 3,54" |
| Winkel der Spindel | 55° |
| Mit Isolierung | Nein |
| Artikelnummer | Beschreibung | |
|---|---|---|
 |
PWR9401744 | VSH PowerPress Einstecktiefenschablone 1/2"-2" |
 |
126041 | Apollo ProFlow Messnippel (5 Sätze Rot/Blau) F R1/4" 36mm |
|
126042 | Apollo ProFlow Messnippel (5 Sätze Rot/Blau) F R1/4" 75mm |
 |
6401538 | Apollo ProFlow BC3 Durchflussmesser |
