Apollo Kugelhahn mit T-Griff (2 x Innengewinde)

Gruppe: PB500TPT

Das PB500 Ventil ist ein kompakter, einfach zu bedienender, abschließbarer Kugelhahn der Apollo-Reihe und wurde für einen langen, störungsfreien Betrieb entwickelt. Sie sind ideal dafür gegeeignet flüssigkeits- oder gasführende Leitungen abzusperren.

  • PN25
  • volldurchgangskugelhahn.
  • ausblasgesicherte Spindel und Vandalismus geschützt.
  • PTFE-Kugeldichtungen


if the download did not start automatically, click here

PDF generation failed, please try again later


Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Dampf

Dampf

Druckluft

Druckluft

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

WRAS

WRAS

Artikelnummer

size

DN1

l1

z1

slw1

DN2

l2

z2

slw2

M

H

Y

V

U

a

Artikelnummer

243025

size

G1" (DN25) rot

DN1

1" (DN25)

l1

40

z1

24

slw1

43

DN2

1" (DN25)

l2

40

z2

24

slw2

43

M

50

H

56

Y

18

V

35

U

11

a

90

Artikelnummer

243023

size

G1/2" (DN15) rot

DN1

1/2" (DN15)

l1

30

z1

18

slw1

31

DN2

1/2" (DN15)

l2

30

z2

18

slw2

31

M

50

H

41

Y

18

V

20

U

10

a

90

Artikelnummer

243021

size

G1/4" (DN8) rot

DN1

1/4" (DN8)

l1

24

z1

14

slw1

23

DN2

1/4" (DN8)

l2

24

z2

14

slw2

23

M

50

H

38

Y

18

V

16

U

9

a

90

Artikelnummer

243022

size

G3/8" (DN10) rot

DN1

3/8" (DN10)

l1

24

z1

15

slw1

25

DN2

3/8" (DN10)

l2

24

z2

15

slw2

25

M

50

H

38

Y

18

V

16

U

9

a

90

Artikelnummer

243024

size

G3/4" (DN20) rot

DN1

3/4" (DN20)

l1

34

z1

20

slw1

37

DN2

3/4" (DN20)

l2

34

z2

20

slw2

37

M

50

H

52

Y

18

V

31

U

11

a

90

Artikelnummer

size

U

a

G1" (DN25) rot

11

90

G1/2" (DN15) rot

10

90

G1/4" (DN8) rot

9

90

G3/8" (DN10) rot

9

90

G3/4" (DN20) rot

11

90

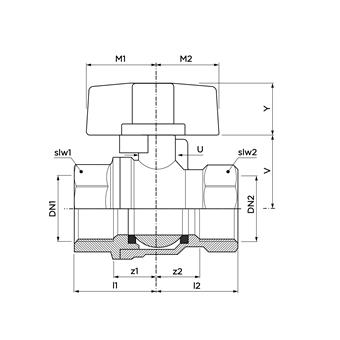

technical drawing for product

Eigenschaften

Farbe

chrom

Materialien

Messing (CW617N)

Verarbeitung

Verchromt

Hersteller

Aalberts integrated piping systems Ltd (Pegler)

Formen

Gerade (0º)

Verbindung

G - Zylindrisches Innengewinde (BSPP)

Druckstufe product

PN 25

Abdichtung

FPM, PTFE

Allgemein

Produktgruppe

Ventile (Kugelhahn)

ETIM-Klasse

EC011343 Kugelhahn

Intrastat-Nummer

84818081

Marke

Apollo

Serie

Kugelhahn

Produkttyp

PB500TPT

UNSPS

40141607

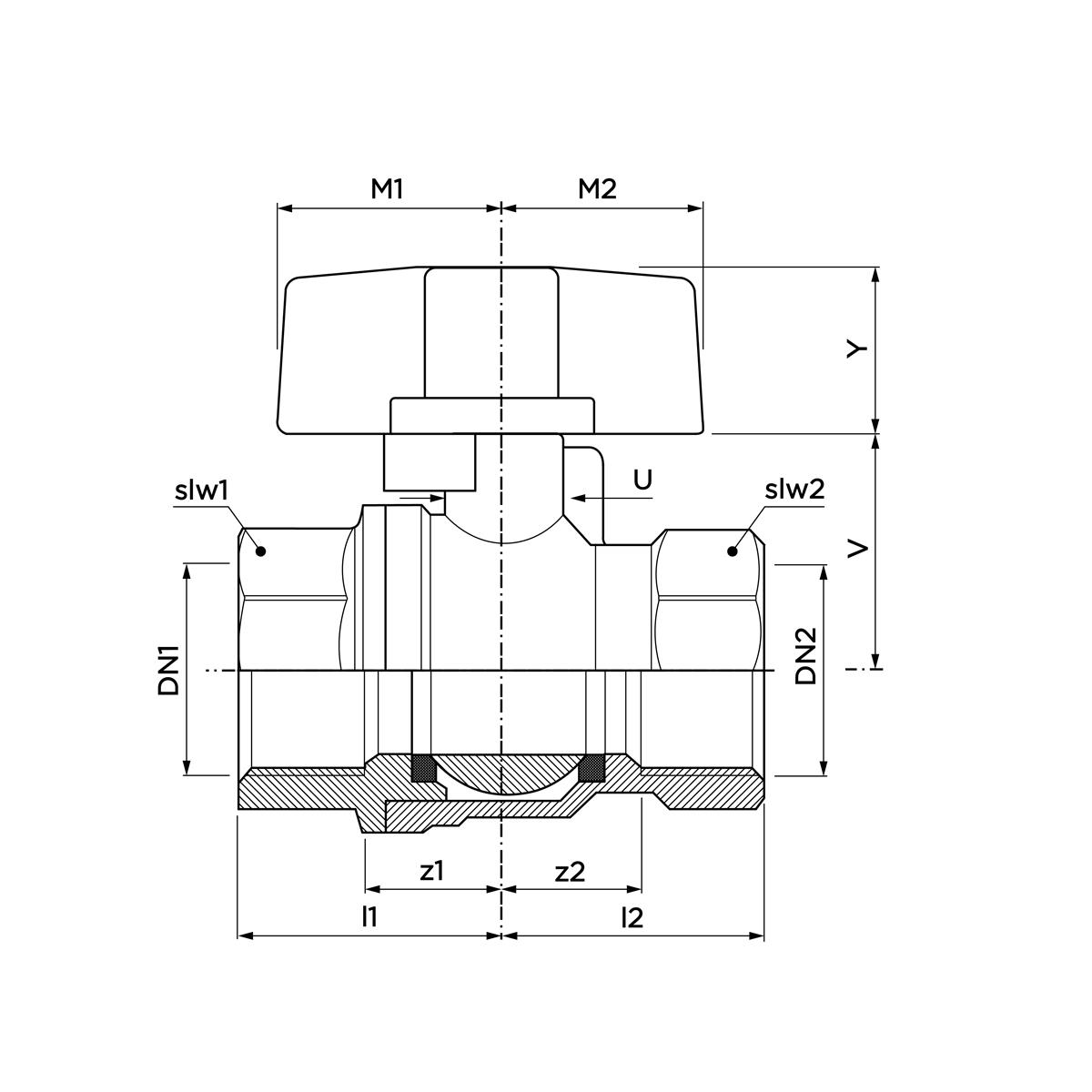

image for Diagram

Diagram

Diagramm

image for PB500T

PB500T


WRAS Certificate 1904014_PB Ball Valves

Zertifikat

image for PB500T_Chromium_Plated_Brass_Full_Bore_Ball_Valve_Red_T_Handle_PN25

PB500T_Chromium_Plated_Brass_Full_Bore_Ball_Valve_Red_T_Handle_PN25


Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Gehäuses

Wert

Messing

Eigenschaften

Werkstoffgüte

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Gehäuse

Wert

verchromt

Eigenschaften

Material Kugeldichtung

Wert

Polytetrafluorethylen (PTFE)

Eigenschaften

Material Kugel

Wert

Messing

Eigenschaften

Material Spindel

Wert

Messing

Eigenschaften

Material primäre Spindeldichtung

Wert

Fluorkautschuk (FPM/FKM)

Eigenschaften

Anschluss 1

Wert

Innengewinde zylindrisch (BSPP)

Eigenschaften

Mit Kupplungsanschluss 1

Wert

Nein

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch (BSPP)

Eigenschaften

Mit Kupplungsanschluss 2

Wert

Nein

Eigenschaften

Druckstufe Artikel

Wert

PN 25

Eigenschaften

Druckstufe Flansch

Wert

PN 25

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Ablassmöglichkeit (Anschluss)

Wert

Nein

Eigenschaften

Mit Rückschlagklappe

Wert

Nein

Eigenschaften

Mit Filter

Wert

Nein

Eigenschaften

Mit Thermometer

Wert

Nein

Eigenschaften

Ausführung

Wert

gerade

Eigenschaften

Mit Dämmschale

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-10°C - 150°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

14°F - 302°F

Eigenschaften

Medizinisch sauber

Wert

Nein

Eigenschaften

Fettfrei

Wert

Nein

Eigenschaften

Bedienung

Wert

T-Griff

Eigenschaften

Gehäusekonstruktion

Wert

1-teilig

Eigenschaften

Volldurchgang

Wert

Ja

Eigenschaften

Höhe Handgriff

Wert

18mm

Eigenschaften

Höhe Handgriff (imperial)

Wert

0,71"

Eigenschaften

Ventilwinkel

Wert

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein
