Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
6350399 | 40x32x40 | 0,22 kg | 144x99x47 mm | Beutel (5 stk) | 05414764190030 |
6350401 | 50x32x50 | 0,34 kg | 167x106x57 mm | Beutel (1 stk) | 05414764190078 |
6350410 | 50x40x50 | 0,37 kg | 184x110x57 mm | Beutel (1 stk) | 05414764190115 |
6350421 | 63x32x63 | 0,56 kg | 193x119x70 mm | Beutel (1 stk) | 05414764190153 |
6350432 | 63x40x63 | 0,59 kg | 212x122x70 mm | Beutel (1 stk) | 05414764190191 |
6350443 | 63x50x63 | 0,66 kg | 220x138x70 mm | Beutel (1 stk) | 05414764190238 |

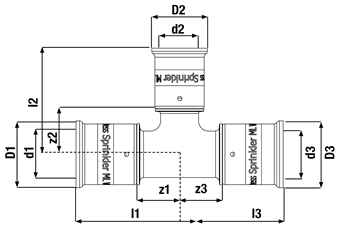

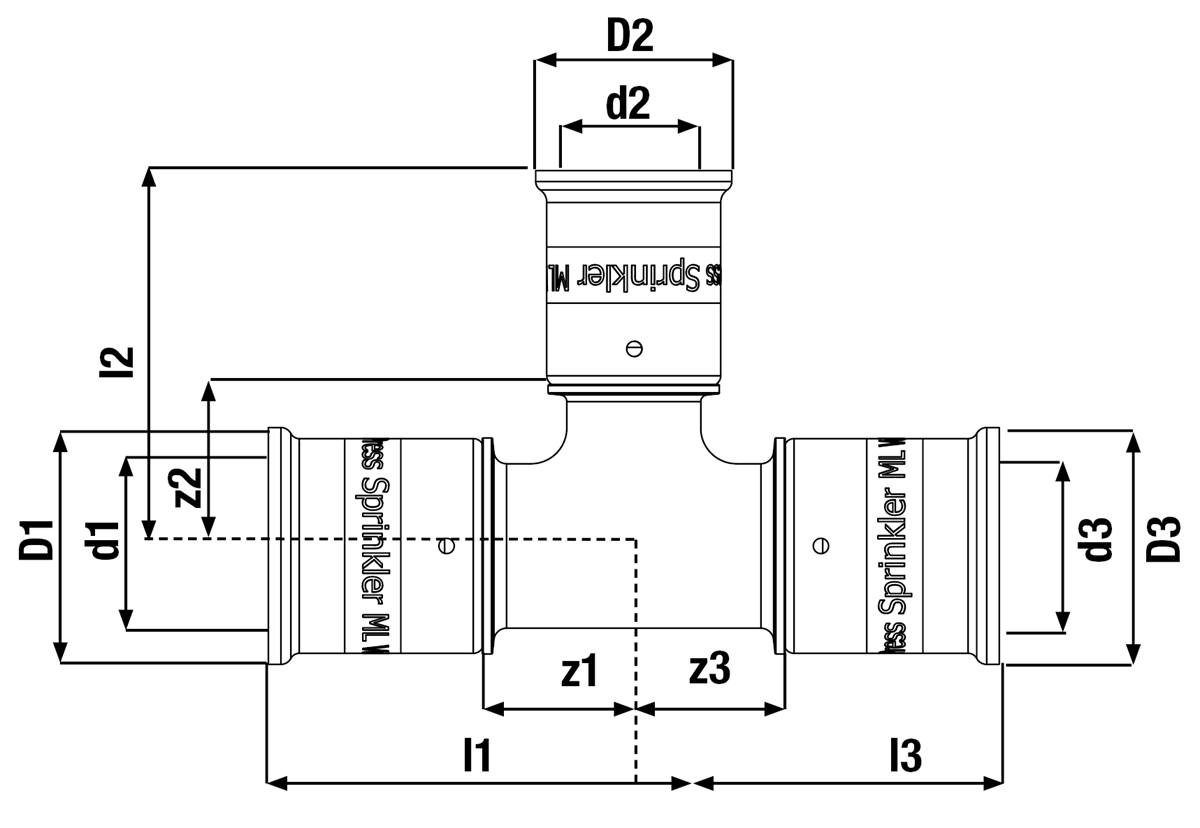

Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
6350399 | 40x32x40 | 40,0 | DN32 | 72 | 36 | 32,0 | DN25 | 75 | 39 | 40,0 | DN32 | 72 | 36 |
6350401 | 50x32x50 | 50,0 | DN40 | 83 | 32 | 32,0 | DN25 | 77 | 41 | 50,0 | DN40 | 83 | 32 |
6350410 | 50x40x50 | 50,0 | DN40 | 92 | 41 | 40,0 | DN32 | 80 | 44 | 50,0 | DN40 | 92 | 41 |
6350421 | 63x32x63 | 63,0 | DN50 | 97 | 33 | 32,0 | DN25 | 83 | 47 | 63,0 | DN50 | 97 | 33 |
6350432 | 63x40x63 | 63,0 | DN50 | 106 | 42 | 40,0 | DN32 | 86 | 50 | 63,0 | DN50 | 106 | 42 |
6350443 | 63x50x63 | 63,0 | DN50 | 110 | 46 | 50,0 | DN40 | 102 | 51 | 63,0 | DN50 | 110 | 46 |
Farbe | schwarz |
---|---|
Materialien | Kunststoff (PVDF) |
Verarbeitung | Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | T-Stück, Reduktion (90º) |
Verbindung | Press (BE), Press (TH) |
Abdichtung | EPDM |
Produktgruppe | Fittings |
---|---|
ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
Intrastat-Nummer | 39174000 |
Marke | VSH |
Serie | XPress Sprinkler ML |
Produkttyp | ML7115 |
ML7115 Bild |
jpg | Herunterladen |
VdS Zertifikaten |
Herunterladen | |
VdS Zertifikaten |
Herunterladen | |
Diagram Diagramm |
png | Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
Werkstoff des Anschlusses 1 | Polyvinylidenfluorid (PVDF) |
Oberflächenschutz Anschluss 1 | unbehandelt |
Oberflächenbehandlung Anschluss 1 | unbehandelt |
Werkstoff des Anschlusses 2 | Polyvinylidenfluorid (PVDF) |
Oberflächenschutz Anschluss 2 | unbehandelt |
Oberflächenbehandlung Anschluss 2 | unbehandelt |
Werkstoff des Anschlusses 3 | Polyvinylidenfluorid (PVDF) |
Oberflächenschutz Anschluss 3 | unbehandelt |
Oberflächenbehandlung Anschluss 3 | unbehandelt |
Ausführung | T-Stück |
Winkel | 90° |
Reduzierend | Ja |
Mehrteilig | Nein |
Systemgebunden | Ja |
Anschluss 1 | Pressmuffe |
Konturcode Verbindung 1 | BE |
Wanddicke Anschluss 2 | 0,9mm |
Anschluss 2 | Pressmuffe |
Konturcode Verbindung 2 | BE |
Anschluss 3 | Pressmuffe |
Konturcode Verbindung 3 | TH |
Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
Hauptfarbe Fitting | schwarz |
Zugfest | Ja |
Mediumtemperatur (Dauerbetrieb) | 10°C - 49°C |
Mediumtemperatur (Dauerbetrieb) (imperial) | 50°F - 120,2°F |
Mit Dichtungsmaterial | Nein |
Mit Stoßnocken | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Ja |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
VdS-geprüft | Ja |
DVGW-Siegel für Gas | Nein |
DVGW-Siegel für Wasser | Nein |
KIWA-Prüfsiegel | Nein |
Gastec QA Prüfung | Nein |
KOMO-Prüfsiegel | Nein |
