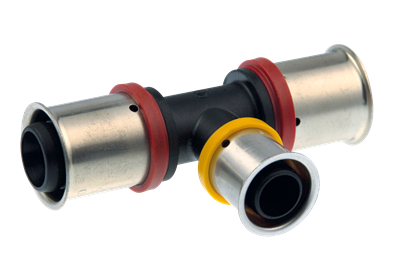

VSH MultiPress T-Stück reduziert PPSU (3 x Press)

Sortiment

Artikelnummer	Abmessung	Gewicht	L x B x H	Verpackung	GTIN
3803118	16x20x16	0,04 kg	81x54x26 mm	Beutel (5 stk)	08711985275209
3802337	20x16x20	0,04 kg	82x56x26 mm	Beutel (5 stk)	08711985275117
3803129	20x25x20	0,06 kg	92x70x31 mm	Beutel (2 stk)	08711985275216
3802359	25x16x25	0,07 kg	100x62x31 mm	Beutel (2 stk)	08711985275124
3802370	25x20x25	0,07 kg	104x62x31 mm	Beutel (2 stk)	08711985275131
3803131	25x32x25	0,1 kg	126x76x38 mm	Beutel (2 stk)	08711985281064
3802381	32x16x32	0,09 kg	112x72x38 mm	Beutel (2 stk)	08711985275148
3802403	32x20x32	0,1 kg	116x72x38 mm	Beutel (2 stk)	08711985275155
3802414	32x25x32	0,11 kg	122x82x38 mm	Beutel (2 stk)	08711985275162
3802436	40x20x40	0,18 kg	134x80x46 mm	Beutel (2 stk)	08711985275179
3802447	40x25x40	0,18 kg	142x90x46 mm	Beutel (2 stk)	08711985275186
3802458	40x32x40	0,21 kg	148x91x46 mm	Beutel (1 stk)	08711985275193

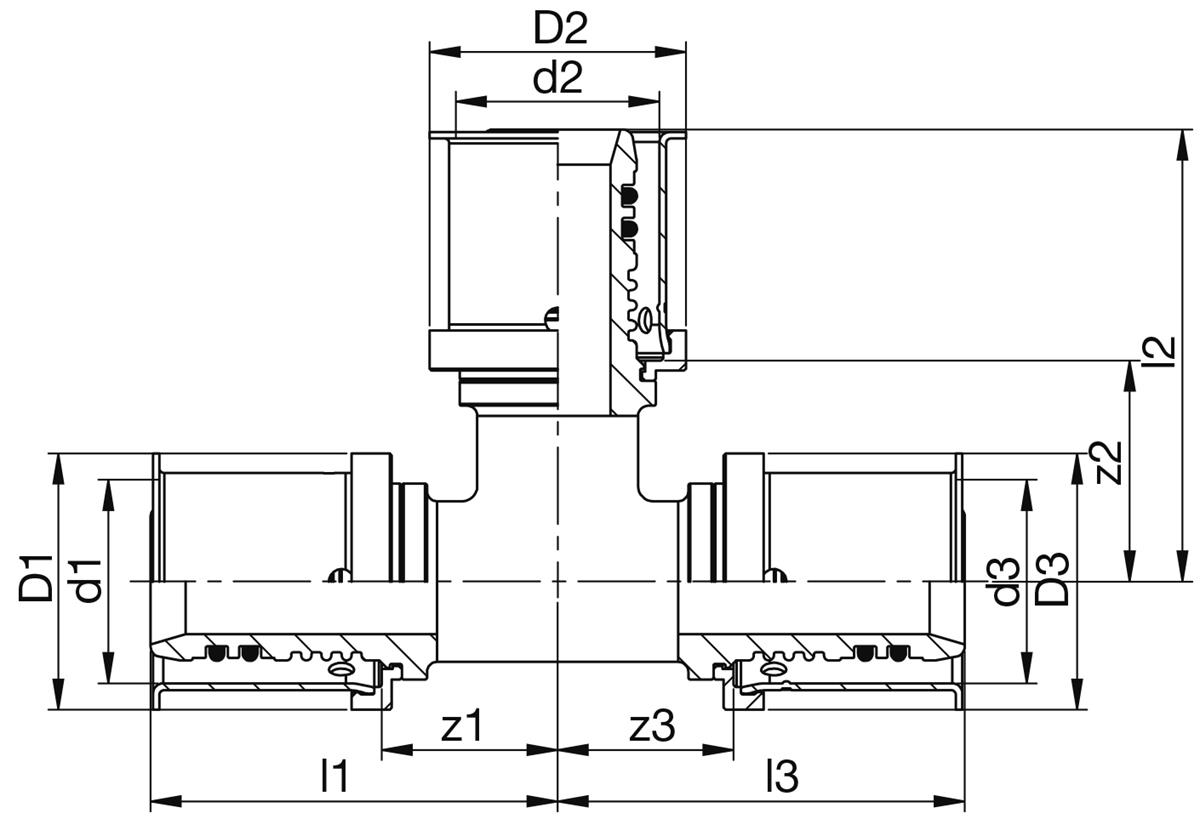

Abmessung

Artikelnummer	Abmessung	d1	DN1	l1	z1	d2	DN2	l2	z2	d3	DN3	l3	z3
3803118	16x20x16	16,0	DN12	40	18	20,0	DN15	43	20	16,0	DN12	40	18
3802337	20x16x20	20,0	DN15	41	18	16,0	DN12	43	20	20,0	DN15	41	18
3803129	20x25x20	20,0	DN15	46	23	25,0	DN20	57	24	20,0	DN15	46	23
3802359	25x16x25	25,0	DN20	50	18	16,0	DN12	46	23	25,0	DN20	50	18
3802370	25x20x25	25,0	DN20	52	20	20,0	DN15	46	23	25,0	DN20	52	20
3803131	25x32x25	25,0	DN20	63	31	32,0	DN25	61	28	25,0	DN20	63	31
3802381	32x16x32	32,0	DN25	56	23	16,0	DN12	53	30	32,0	DN25	56	23
3802403	32x20x32	32,0	DN25	58	25	20,0	DN15	53	30	32,0	DN25	58	25
3802414	32x25x32	32,0	DN25	61	28	25,0	DN20	63	31	32,0	DN25	61	28
3802436	40x20x40	40,0	DN32	67	25	20,0	DN15	57	34	40,0	DN32	67	25
3802447	40x25x40	40,0	DN32	71	29	25,0	DN20	67	35	40,0	DN32	71	29
3802458	40x32x40	40,0	DN32	74	32	32,0	DN25	68	35	40,0	DN32	74	32

Abmessungen siehe Bild oben

Eigenschaften

Farbe	schwarz
Materialien	Kunststoff (PPSU)
Verarbeitung	Keine
Hersteller	Aalberts integrated piping systems B.V. (VSH)
Formen	T-Stück, Reduktion (90º)
Verbindung	Press (U, TH/U)
Abdichtung	EPDM

Allgemein

Medien

K7241P Bild	png	Herunterladen
VSH MultiPress ETA 16-63mm Zertifikaten	pdf	Herunterladen
VSH MultiPress KIWA 14-40mm Zertifikaten	pdf	Herunterladen
VSH MultiPress KOMO 14-40mm Zertifikaten	pdf	Herunterladen
VSH MultiPress WRAS 16-63mm Zertifikaten	pdf	Herunterladen
Diagram Diagramm	jpg	Herunterladen
3802337_p.png Bild	png	Herunterladen
3802359_p.png Bild	png	Herunterladen
3802381_p.png Bild	png	Herunterladen
3802403_p.png Bild	png	Herunterladen
3802414_p.png Bild	png	Herunterladen
3802447_p.png Bild	png	Herunterladen
3802458_p.png Bild	png	Herunterladen
3803118_p.png Bild	png	Herunterladen
3803129_p.png Bild	png	Herunterladen
3803131_p.png Bild	png	Herunterladen
VSH MultiPress installation instructions Installations- & Wartungsdokument	pdf	Herunterladen

ETIM

Eigenschaften	Wert
ETIM klasse	EC003025 Fitting mit 3 Anschlüssen
Werkstoffgüte Anschluss 1	Polyphenylensulfon (PPSU) (ungültig)
Oberflächenschutz Anschluss 1	unbehandelt
Oberflächenbehandlung Anschluss 1	unbehandelt
Oberflächenschutz Anschluss 2	unbehandelt
Oberflächenbehandlung Anschluss 2	unbehandelt
Oberflächenschutz Anschluss 3	unbehandelt
Oberflächenbehandlung Anschluss 3	unbehandelt
Ausführung	T-Stück
Winkel	90°
Reduzierend	Ja
Mehrteilig	Nein
Systemgebunden	Ja
Anschluss 1	Pressmuffe
Anschluss 2	Pressmuffe
Anschluss 3	Pressmuffe
Druckstufe Flansch	PN 10
Material Dichtung	Ethylen-Propylen-Dien-Kautschuk (EPDM)
Hauptfarbe Fitting	schwarz
Zugfest	Ja
Max. Arbeitsdruck bei 20 °C	10bar
Max. Arbeitsdruck bei 20 °C (imperial)	145,04psi
Mediumtemperatur (Dauerbetrieb)	-20°C - 70°C
Mediumtemperatur (Dauerbetrieb) (imperial)	-4°F - 158°F
Mit Dichtungsmaterial	Nein
Mit Entleerungsventil	Nein
Mit Entlüfter	Nein
Mit Stoßnocken	Ja
Verschlossen	Nein
Mit Verbindungsanzeige	Ja
FM-Prüfung	Nein
LPCB-Prüfung	Nein
ULC-Qualitätskennzeichen	Nein
UL-Prüfung	Nein
VdS-geprüft	Nein
DVGW-Siegel für Gas	Nein
DVGW-Siegel für Wasser	Ja
KIWA-Prüfsiegel	Ja
Gastec QA Prüfung	Nein
KOMO-Prüfsiegel	Ja
