K7240P
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 3802117 | 16 | 0,03 kg | 77x52x22 mm | Beutel (10 stk) | 08711985275056 |
| 3802139 | 20 | 0,04 kg | 81x58x26 mm | Beutel (5 stk) | 08711985275063 |
| 3802141 | 25 | 0,09 kg | 112x75x31 mm | Beutel (2 stk) | 08711985275070 |
| 3802150 | 32 | 0,13 kg | 128x83x38 mm | Beutel (2 stk) | 08711985275087 |
| 3802161 | 40 | 0,23 kg | 156x101x46 mm | Beutel (1 stk) | 08711985275094 |
| 3805912 | 50 | 0,22 kg | 153x106x59 mm | Beutel (1 stk) | 08711985364156 |
| 3805923 | 63 | 0,36 kg | 216x144x71 mm | Karton (3 stk) | 08711985364545 |

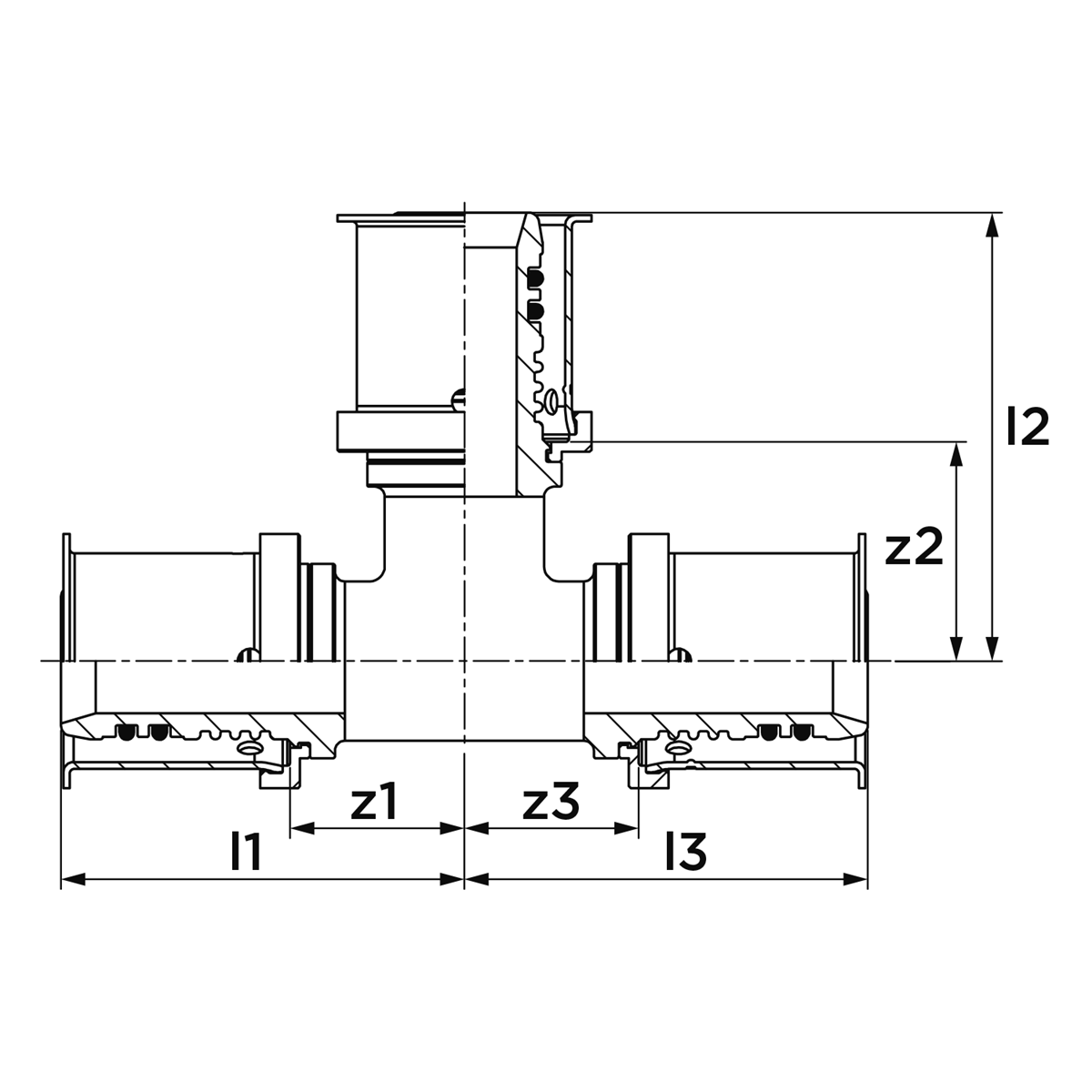

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | d3 | DN3 | l3 | z3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3802117 | 16 | 16,0 | DN12 | 39 | 16 | 16,0 | DN12 | 41 | 18 | 16,0 | DN12 | 39 | 16 |
| 3802139 | 20 | 20,0 | DN15 | 41 | 18 | 20,0 | DN15 | 45 | 22 | 20,0 | DN15 | 41 | 18 |
| 3802141 | 25 | 25,0 | DN20 | 56 | 24 | 25,0 | DN20 | 59 | 27 | 25,0 | DN20 | 56 | 24 |
| 3802150 | 32 | 32,0 | DN25 | 64 | 31 | 32,0 | DN25 | 64 | 31 | 32,0 | DN25 | 64 | 31 |
| 3802161 | 40 | 40,0 | DN32 | 78 | 36 | 40,0 | DN32 | 78 | 36 | 40,0 | DN32 | 78 | 36 |
| 3805912 | 50 | 50,0 | DN40 | 77 | 39 | 50,0 | DN40 | 77 | 39 | 50,0 | DN40 | 77 | 39 |
| 3805923 | 63 | 63,0 | DN50 | 108 | 48 | 63,0 | DN50 | 108 | 48 | 63,0 | DN50 | 108 | 48 |
| Farbe | schwarz |
|---|---|
| Materialien | Kunststoff (PPSU) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | T-Stück (90º) |
| Verbindung | Press (U, TH, TH/U) |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
| Intrastat-Nummer | 39174000 |
| Marke | VSH |
| Serie | MultiPress |
| Produkttyp | K7240P |
 K7240 Bild |
png | Herunterladen |
VSH MultiPress ETA 16-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress KIWA 14-40mm Zertifikaten |
Herunterladen | |
VSH MultiPress KIWA 50-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress KOMO 14-40mm Zertifikaten |
Herunterladen | |
VSH MultiPress KOMO 50-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress WRAS 16-63mm Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
 3802117_p.png Bild |
png | Herunterladen |
 3802139_p.png Bild |
png | Herunterladen |
 3802141_p.png Bild |
png | Herunterladen |
 3802150_p.png Bild |
png | Herunterladen |
 3802161_p.png Bild |
png | Herunterladen |
VSH MultiPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003025 Fitting mit 3 Anschlüssen |
| Werkstoffgüte Anschluss 1 | Polyphenylensulfon (PPSU) (ungültig) |
| Ausführung | T-Stück |
| Winkel | 90° |
| Reduzierend | Nein |
| Mehrteilig | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Anschluss 3 | Pressmuffe |
| Druckstufe Flansch | PN 10 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Hauptfarbe Fitting | schwarz |
| Zugfest | Ja |
| Max. Arbeitsdruck bei 20 °C | 10bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
| Mit Dichtungsmaterial | Nein |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| Mit Stoßnocken | Ja |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Ja |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Ja |
| KIWA-Prüfsiegel | Ja |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Ja |
