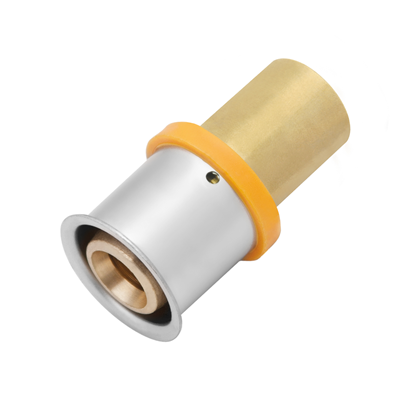

K7226
VSH MultiPress K7226 ist ein Übergangsstück mit einem Pressende und einem Einschiebende. Mit VSH MultiPress bietet Aalberts integrated piping systems ein zuverlässiges und hochwertiges Kunststoffrohrsystem. VSH MultiPress ist aufgrund seiner praktischen Eigenschaften das ideale Kunststoffrohrsystem.
Anwendungen
Einsatzbereich
Zertifikate
Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
---|---|---|---|---|---|
3823523 | 16xØ12 | 0,21 kg | 54x22x22 mm | Beutel (20 stk) | 08711985274875 |
3823534 | 16xØ15 | 0,26 kg | 57x22x22 mm | Beutel (20 stk) | 08711985274882 |
3823556 | 20xØ22 | 0,33 kg | 59x26x26 mm | Beutel (10 stk) | 08711985274899 |
3823567 | 25xØ22 | 0,6 kg | 68x31x31 mm | Beutel (5 stk) | 08711985274905 |
3823578 | 25xØ28 | 0,14 kg | 70x31x31 mm | Beutel (5 stk) | 08711985274912 |
Farbe | messing |
---|---|
Materialien | Messing (CW617N) |
Verarbeitung | Keine |
Hersteller | Aalberts integrated piping systems B.V. (VSH) |
Formen | Gerade, Reduktion |
Verbindung | Press (U, TH/U), Rohrende |
Abdichtung | EPDM |
Produktgruppe | Fittings |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Intrastat-Nummer | 74122000 |
Marke | VSH |
Serie | MultiPress |
Produkttyp | K7226 |
3823523 Bild |
png | Herunterladen |
K7226 Bild |
png | Herunterladen |
VSH MultiPress ETA 16-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress KIWA 14-40mm Zertifikaten |
Herunterladen | |
VSH MultiPress KOMO 14-40mm Zertifikaten |
Herunterladen | |
VSH MultiPress WRAS 16-63mm Zertifikaten |
Herunterladen | |

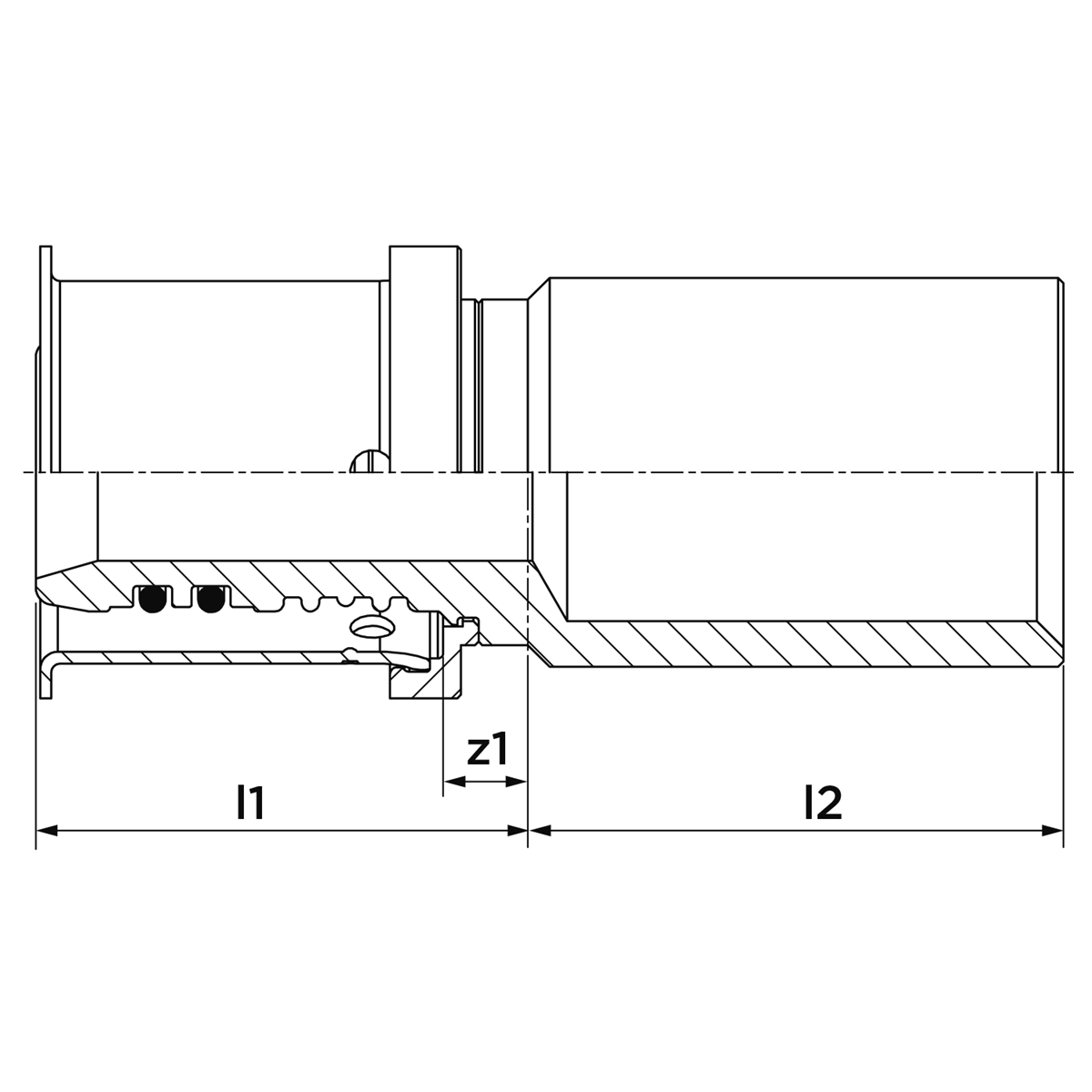

Diagram Diagramm |
png | Herunterladen |
VSH MultiPress installation instructions Installations- & Wartungsdokument |
Herunterladen | |
3823556 Bild |
png | Herunterladen |
3823567 Bild |
png | Herunterladen |
Eigenschaften | Wert |
---|---|
ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
Werkstoff des Anschlusses 1 | Messing |
Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
Oberflächenschutz Anschluss 1 | unbehandelt |
Oberflächenbehandlung Anschluss 1 | unbehandelt |
Werkstoff des Anschlusses 2 | Messing |
Werkstoffgüte Anschluss 2 | CuZn40Pb2 (CW617N) |
Oberflächenschutz Anschluss 2 | unbehandelt |
Oberflächenbehandlung Anschluss 2 | unbehandelt |
Form | gerade |
Ausführung | 1-teilig |
Exzentrisch | Nein |
Systemgebunden | Ja |
Anschluss 1 | Pressmuffe |
Anschluss 2 | Zapfen/Rohrende |
Hauptfarbe Fitting | Messing |
Druckstufe Flansch | PN 10 |
Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
Mit Stoßnocken | Ja |
Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
Max. Arbeitsdruck bei 20 °C | 10bar |
Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
Mit Dichtungsmaterial | Nein |
Verschlossen | Nein |
Mit Verbindungsanzeige | Ja |
Mit Entleerungsventil | Nein |
Mit Entlüfter | Nein |
FM-Prüfung | Nein |
LPCB-Prüfung | Nein |
ULC-Qualitätskennzeichen | Nein |
UL-Prüfung | Nein |
VdS-geprüft | Nein |
DVGW-Siegel für Gas | Nein |
DVGW-Siegel für Wasser | Ja |
KIWA-Prüfsiegel | Ja |
Gastec QA Prüfung | Nein |
KOMO-Prüfsiegel | Ja |
