K7012
VSH MultiPress K7012 ist ein Messing Reduzierstück mit zwei Pressenden. Mit VSH MultiPress bietet Aalberts integrated piping systems ein zuverlässiges und hochwertiges Kunststoffrohrsystem. VSH MultiPress ist aufgrund seiner praktischen Eigenschaften das ideale Kunststoffrohrsystem.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 3820201 | 16x14 | 0,17 kg | 55x22x22 mm | Beutel (20 stk) | 08711985273854 |
| 123459806 | 20x16 | 0,06 kg | 55x26x26 mm | Beutel (10 stk) | 08711985506648 |
| 123459807 | 25x16 | 0,1 kg | 69x31x31 mm | Beutel (5 stk) | 08711985506655 |
| 123459808 | 25x20 | 0,1 kg | 69x31x31 mm | Beutel (5 stk) | 08711985506662 |
| 3820289 | 32x16 | 0,14 kg | 68x38x38 mm | Beutel (5 stk) | 08711985281002 |
| 3820291 | 32x20 | 0,15 kg | 68x38x38 mm | Beutel (5 stk) | 08711985273908 |
| 3820300 | 32x25 | 0,18 kg | 78x38x38 mm | Beutel (5 stk) | 08711985273915 |
| 3820305 | 40x20 | 0,24 kg | 77x46x46 mm | Beutel (2 stk) | 08711985293838 |
| 3820311 | 40x25 | 0,27 kg | 87x46x46 mm | Beutel (2 stk) | 08711985273922 |
| 3820322 | 40x32 | 0,27 kg | 88x46x46 mm | Beutel (2 stk) | 08711985273939 |
| 3820333 | 50x32 | 0,39 kg | 85x59x59 mm | Beutel (2 stk) | 08711985364101 |
| 3820344 | 50x40 | 0,39 kg | 93x59x59 mm | Beutel (2 stk) | 08711985364118 |
| 3820355 | 63x40 | 0,71 kg | 118x71x71 mm | Beutel (1 stk) | 08711985364125 |
| 3820366 | 63x50 | 0,74 kg | 110x71x71 mm | Beutel (1 stk) | 08711985364132 |

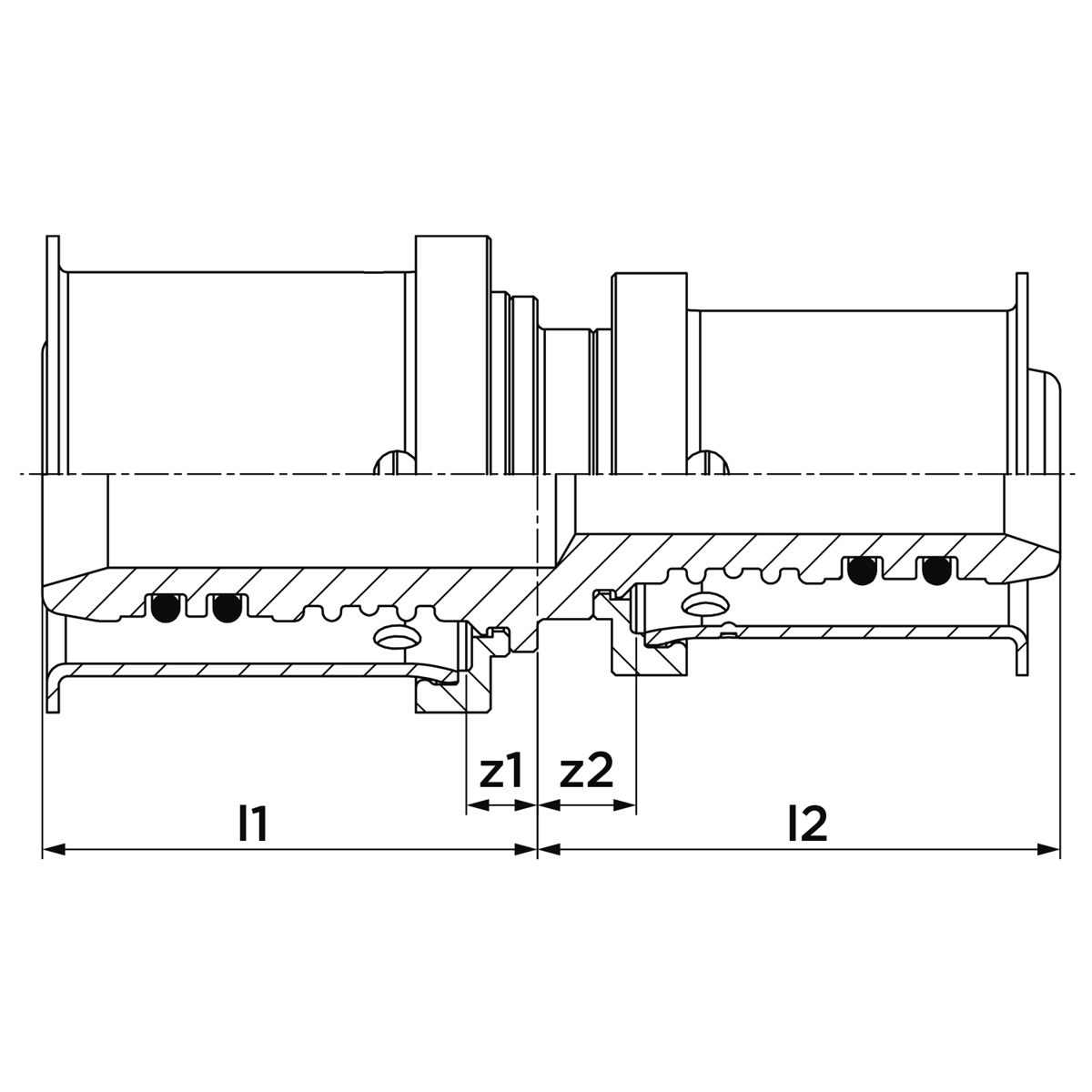

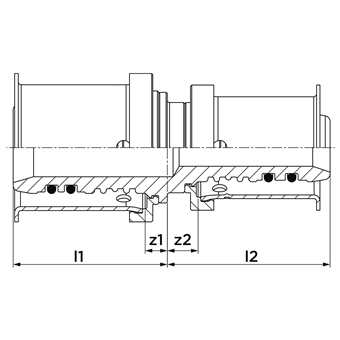

| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 3820201 | 16x14 | 16,0 | DN12 | 27 | 4 | 14,0 | DN10 | 29 | 6 |
| 123459806 | 20x16 | 20,0 | DN15 | 27 | 4 | 16,0 | DN12 | 28 | 5 |
| 123459807 | 25x16 | 25,0 | DN20 | 38 | 5 | 16,0 | DN12 | 28 | 5 |
| 123459808 | 25x20 | 25,0 | DN20 | 38 | 5 | 20,0 | DN15 | 28 | 5 |
| 3820289 | 32x16 | 32,0 | DN25 | 40 | 7 | 16,0 | DN12 | 28 | 5 |
| 3820291 | 32x20 | 32,0 | DN25 | 40 | 7 | 20,0 | DN15 | 28 | 5 |
| 3820300 | 32x25 | 32,0 | DN25 | 40 | 7 | 25,0 | DN20 | 38 | 5 |
| 3820305 | 40x20 | 40,0 | DN32 | 49 | 7 | 20,0 | DN15 | 28 | 5 |
| 3820311 | 40x25 | 40,0 | DN32 | 49 | 7 | 25,0 | DN20 | 38 | 6 |
| 3820322 | 40x32 | 40,0 | DN32 | 49 | 7 | 32,0 | DN25 | 39 | 6 |
| 3820333 | 50x32 | 50,0 | DN40 | 44 | 6 | 32,0 | DN25 | 42 | 9 |
| 3820344 | 50x40 | 50,0 | DN40 | 43 | 5 | 40,0 | DN32 | 50 | 8 |
| 3820355 | 63x40 | 63,0 | DN50 | 66 | 6 | 40,0 | DN32 | 52 | 10 |
| 3820366 | 63x50 | 63,0 | DN50 | 66 | 6 | 50,0 | DN40 | 44 | 6 |
| Farbe | messing |
|---|---|
| Materialien | Messing (CW617N) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade, Reduktion |
| Verbindung | Press (U, TH, TH/U) |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | MultiPress |
| Produkttyp | K7012 |
| SCIP | e83ea394-2a3f-4a9f-92a4-760b0a4b74f8 |
 K7012 Bild |
png | Herunterladen |
VSH MultiPress ETA 16-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress KIWA 14-40mm Zertifikaten |
Herunterladen | |
VSH MultiPress KIWA 50-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress KOMO 14-40mm Zertifikaten |
Herunterladen | |
VSH MultiPress KOMO 50-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress WRAS 16-63mm Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
 3820212_p.png Bild |
png | Herunterladen |
 3820289_p.png Bild |
png | Herunterladen |
 3820291_p.png Bild |
png | Herunterladen |
 3820300_p.png Bild |
png | Herunterladen |
 3820311_p.png Bild |
png | Herunterladen |
 3820322_p.png Bild |
png | Herunterladen |
VSH MultiPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 2 | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Ja |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Hauptfarbe Fitting | Messing |
| Druckstufe Flansch | PN 10 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Stoßnocken | Ja |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
| Max. Arbeitsdruck bei 20 °C | 10bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Ja |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Ja |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Ja |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Ja |
