K7010

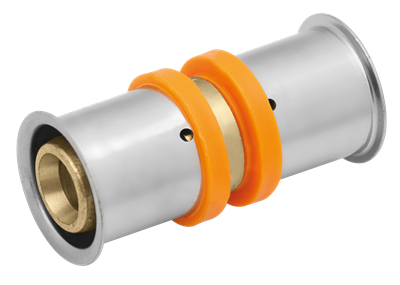

VSH MultiPress K7010 ist eine Muffe aus Messing mit zwei Pressenden. Mit VSH MultiPress bietet Aalberts integrated piping systems ein zuverlässiges und hochwertiges Kunststoffrohrsystem. VSH MultiPress ist aufgrund seiner praktischen Eigenschaften das ideale Kunststoffrohrsystem.
Anwendungen
Einsatzbereich
Zertifikate
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 3820003 | 14 | 0,04 kg | 54x20x20 mm | Beutel (20 stk) | 08711985273793 |
| 123459803 | 16 | 0,04 kg | 55x22x22 mm | Beutel (10 stk) | 08711985506617 |
| 123459804 | 20 | 0,06 kg | 55x26x26 mm | Beutel (10 stk) | 08711985506624 |
| 123459805 | 25 | 0,13 kg | 75x31x31 mm | Beutel (5 stk) | 08711985506631 |
| 3820058 | 32 | 0,2 kg | 76x38x38 mm | Beutel (5 stk) | 08711985273830 |
| 3820069 | 40 | 0,31 kg | 94x46x46 mm | Beutel (2 stk) | 08711985273847 |
| 3820071 | 50 | 0,49 kg | 86x59x59 mm | Beutel (2 stk) | 08711985364088 |
| 3820080 | 63 | 0,86 kg | 131x71x71 mm | Beutel (5 stk) | 08711985364095 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 |
|---|---|---|---|---|---|---|---|---|---|
| 3820003 | 14 | 14,0 | DN10 | 27 | 4 | 14,0 | DN10 | 27 | 4 |
| 123459803 | 16 | 16,0 | DN12 | 27 | 4 | 16,0 | DN12 | 27 | 4 |
| 123459804 | 20 | 20,0 | DN15 | 27 | 4 | 20,0 | DN15 | 27 | 4 |
| 123459805 | 25 | 25,0 | DN20 | 37 | 4 | 25,0 | DN20 | 37 | 4 |
| 3820058 | 32 | 32,0 | DN25 | 38 | 5 | 32,0 | DN25 | 38 | 5 |
| 3820069 | 40 | 40,0 | DN32 | 47 | 5 | 40,0 | DN32 | 47 | 5 |
| 3820071 | 50 | 50,0 | DN40 | 43 | 5 | 50,0 | DN40 | 43 | 5 |
| 3820080 | 63 | 63,0 | DN50 | 66 | 6 | 63,0 | DN50 | 66 | 6 |
| Farbe | messing |
|---|---|
| Materialien | Messing (CW617N) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade |
| Verbindung | Press (U, TH, TH/U) |
| Abdichtung | EPDM |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | MultiPress |
| Produkttyp | K7010 |
| UNSPS | 40172601 |
| SCIP | e83ea394-2a3f-4a9f-92a4-760b0a4b74f8 |
 3820058 Bild |
png | Herunterladen |
 3820069 Bild |
png | Herunterladen |
 K7010 Bild |
png | Herunterladen |
VSH MultiPress ETA 16-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress KIWA 14-40mm Zertifikaten |
Herunterladen | |
VSH MultiPress KIWA 50-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress KOMO 14-40mm Zertifikaten |
Herunterladen | |
VSH MultiPress KOMO 50-63mm Zertifikaten |
Herunterladen | |
VSH MultiPress WRAS 16-63mm Zertifikaten |
Herunterladen | |
 Diagram Diagramm |
png | Herunterladen |
VSH MultiPress installation instructions Installations- & Wartungsdokument |
Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 2 | CuZn40Pb2 (CW617N) |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Nein |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Pressmuffe |
| Anschluss 2 | Pressmuffe |
| Hauptfarbe Fitting | Messing |
| Druckstufe Flansch | PN 10 |
| Material Dichtung | Ethylen-Propylen-Dien-Kautschuk (EPDM) |
| Mit Stoßnocken | Ja |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
| Max. Arbeitsdruck bei 20 °C | 10bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Ja |
| Mit Entleerungsventil | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Ja |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Ja |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Ja |
