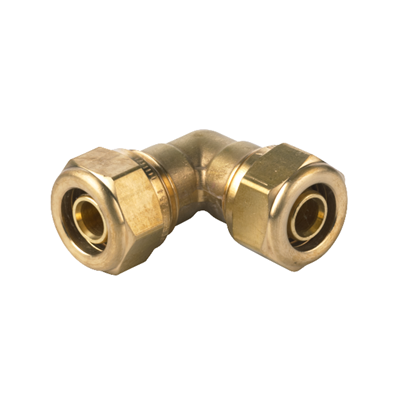

VSH Multi Super Winkel 90° (2 x Klemm)

Gruppe: K3062

VSH Multi Super K3062 ist ein 90 Grad Winkel mit zwei Klemmenden. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.

  • Kann für folgende Rohre verwendet werden Kupfer-, Edelstahl- & C-Stahlrohr)
  • einfache Installation mit Standardwerkzeugen
  • schnellverbindungstechnik für die Wiedermontage
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Druckluft

Druckluft

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

keine Zulassungen vorhanden

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

l2

z2

Artikelnummer

0892155

size

16

d1

16,0

DN1

DN12

l1

35

z1

22

d2

16,0

DN2

DN12

l2

35

z2

22

Artikelnummer

0891321

size

20

d1

20,0

DN1

DN15

l1

46

z1

29

d2

20,0

DN2

DN15

l2

46

z2

29

Artikelnummer

0891330

size

25

d1

25,0

DN1

DN20

l1

50

z1

31

d2

25,0

DN2

DN20

l2

50

z2

31

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Winkel (90º)

Verbindung

Komprimierung

Abdichtung

Messing

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74122000

Marke

VSH

Serie

Multi Super Klemm

Produkttyp

K3062

SCIP

1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuZn36Pb2As (CW602N)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn36Pb2As (CW602N)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Winkel des Bogens

Wert

90°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Anschluss 1

Wert

Klemmring

Eigenschaften

Anschluss 2

Wert

Klemmring

Eigenschaften

Hauptfarbe Fitting

Wert

Messing

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 10

Eigenschaften

Material Dichtung

Wert

Messing

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 70°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 158°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

10bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

145,04psi

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
