Gruppe: K3058
VSH Multi Super K3058 ist ein Übergangsstück mit einem Klemmende und einem Außengewinde. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.
Trinkwasser
Heizung
Druckluft
Wohnungsbau
Zweckbau
Industrie
keine Zulassungen vorhanden
Artikelnummer
Abmessung
L x B x H
Gewicht
Verpackung
GTIN
Artikelnummer
Abmessung
14xR1/2"
L x B x H
47x24x28 mm
Gewicht
0,09 kg
Verpackung
Karton (10 stk)
GTIN
08711985187175
Artikelnummer
Abmessung
14xR3/8
L x B x H
-
Gewicht
0,08 kg
Verpackung
Karton (10 stk)
GTIN
08711985267594
Artikelnummer
Abmessung
16xR1/2"
L x B x H
47x24x28 mm
Gewicht
0,09 kg
Verpackung
Karton (10 stk)
GTIN
08711985186970
Artikelnummer
Abmessung
20xR1/2"
L x B x H
51x37x51 mm
Gewicht
0,18 kg
Verpackung
Karton (5 stk)
GTIN
08711985267617

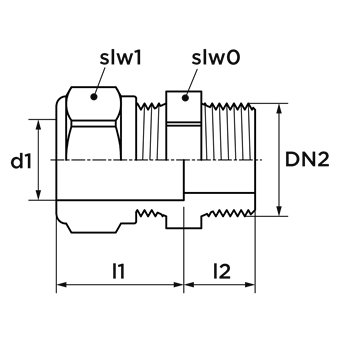

Artikelnummer
size
d1
DN1
l1
z1
slw1
d2
DN2
l2
slw0
h
Artikelnummer
0892034size
14xR1/2"
d1
14,0
DN1
DN12
l1
24
z1
6
slw1
24
d2
21,3
DN2
1/2" (DN15)
l2
23
slw0
22
h
7
Artikelnummer
0892133size
16xR1/2"
d1
16,0
DN1
DN12
l1
24
z1
11
slw1
24
d2
21,3
DN2
1/2" (DN15)
l2
23
slw0
22
h
6,5
Artikelnummer
0891209size
20xR1/2"
d1
20,0
DN1
DN15
l1
31
z1
15
slw1
32
d2
21,3
DN2
1/2" (DN15)
l2
20
slw0
30
h
7
Farbe
messing
Materialien
Messing (CW617N)
Verarbeitung
Keine
Formen
Gerade, Reduktion
Verbindung
Komprimierung, R - konisches Aussengewinde (BSPT)
Abdichtung
Messing
Produktgruppe
Fittings
ETIM-Klasse
EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer
74122000
Marke
VSH
Serie
Multi Super Klemm
Produkttyp
K3058
SCIP
1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d
Max. Betriebsdruck (bar)
10 bar
Min. Betriebstemperatur Medium
-20 °C
Max. Betriebstemperatur Medium
70 °C
Spitzentemperatur Medium
95 °C
Eigenschaften
Wert
Eigenschaften
ETIM-Klasse
Eigenschaften
Werkstoff des Anschlusses 1
Wert
Messing
Eigenschaften
Werkstoffgüte Anschluss 1
Wert
CuZn36Pb2As (CW602N)
Eigenschaften
Oberflächenschutz Anschluss 1
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 1
Wert
unbehandelt
Eigenschaften
Werkstoff des Anschlusses 2
Wert
Messing
Eigenschaften
Werkstoffgüte Anschluss 2
Wert
CuZn40Pb2 (CW617N)
Eigenschaften
Oberflächenschutz Anschluss 2
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 2
Wert
unbehandelt
Eigenschaften
Ausführung
Wert
1-teilig
Eigenschaften
Exzentrisch
Wert
Nein
Eigenschaften
Systemgebunden
Wert
Ja
Eigenschaften
Anschluss 1
Wert
Klemmring
Eigenschaften
Anschluss 2
Wert
Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1)
Eigenschaften
Hauptfarbe Fitting
Wert
Messing
Eigenschaften
Druckstufe Flansch (PN)
Wert
PN 10
Eigenschaften
Material Dichtung
Wert
Messing
Eigenschaften
Mit Stoßnocken
Wert
Ja
Eigenschaften
Mediumtemperatur (Dauerbetrieb)
Wert
-20°C - 70°C
Eigenschaften
Mediumtemperatur (Dauerbetrieb) (imperial)
Wert
-4°F - 158°F
Eigenschaften
Max. Arbeitsdruck bei 20 °C
Wert
10bar
Eigenschaften
Max. Arbeitsdruck bei 20 °C (imperial)
Wert
145,04psi
Eigenschaften
Mit Dichtungsmaterial
Wert
Nein
Eigenschaften
Verschlossen
Wert
Nein
Eigenschaften
Mit Verbindungsanzeige
Wert
Nein
Eigenschaften
FM-Prüfung
Wert
Nein
Eigenschaften
LPCB-Prüfung
Wert
Nein
Eigenschaften
ULC-Qualitätskennzeichen
Wert
Nein
Eigenschaften
UL-Prüfung
Wert
Nein
Eigenschaften
VdS-geprüft
Wert
Nein
Eigenschaften
DVGW-Siegel für Gas
Wert
Nein
Eigenschaften
DVGW-Siegel für Wasser
Wert
Nein
Eigenschaften
Zertifiziert nach NF 545
Wert
Nein
Eigenschaften
KIWA-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA Prüfung
Wert
Nein
Eigenschaften
KOMO-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA - AR 214 (H2)
Wert
Nein
