K3057
VSH Multi Super K3057 ist eine Reduziermuffe mit zwei Klemmenden. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.
Anwendungen
Einsatzbereich
| Artikelnummer | Abmessung | Gewicht | L x B x H | Verpackung | GTIN |
|---|---|---|---|---|---|
| 0892023 | 14x15 | 0,1 kg | 48x24x28 mm | Karton (10 stk) | 08711985187199 |
| 0892122 | 16x15 | 0,1 kg | 48x24x28 mm | Karton (10 stk) | 08711985186994 |
| 0891099 | 20x22 | 0,21 kg | 59x32x37 mm | Karton (5 stk) | 08711985267495 |
| 0891101 | 25x22 | 0,28 kg | 61x39x45 mm | Karton (5 stk) | 08711985268645 |
| 0891110 | 26x22 | 0,28 kg | 61x39x45 mm | Karton (5 stk) | 08711985267518 |
| Artikelnummer | Abmessung | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | slw0 | h |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0892023 | 14x15 | 15,0 | DN12 | 23 | 8 | 14,0 | DN12 | 25 | 1 | 22 | 5,5 |
| 0892122 | 16x15 | 15,0 | DN12 | 23 | 12 | 16,0 | DN12 | 25 | 1 | 22 | 5,5 |
| 0891099 | 20x22 | 20,0 | DN15 | 33 | 17 | 22,0 | DN20 | 26 | 2 | 30 | 6,6 |
| 0891101 | 25x22 | 25,0 | DN20 | 35 | 16 | 22,0 | DN20 | 26 | 3 | 36 | 7 |
| 0891110 | 26x22 | 26,0 | DN20 | 35 | 16 | 22,0 | DN20 | 26 | 3 | 36 | 7 |
| Farbe | messing |
|---|---|
| Materialien | Messing (CW602N (DZR), CW617N) |
| Verarbeitung | Keine |
| Hersteller | Aalberts integrated piping systems B.V. (VSH) |
| Formen | Gerade, Reduktion |
| Verbindung | Komprimierung |
| Abdichtung | Messing |
| Produktgruppe | Fittings |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Intrastat-Nummer | 74122000 |
| Marke | VSH |
| Serie | Multi Super Klemm |
| Produkttyp | K3057 |
| SCIP | 1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d |
 K3057 Bild |
png | Herunterladen |
MSDS_VSH_Super Link zum Blatt |
Herunterladen | |

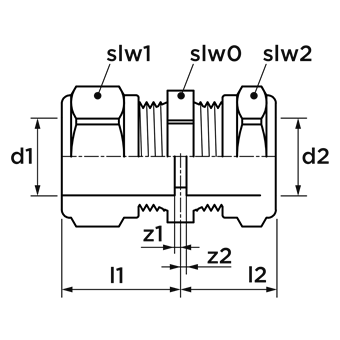

 Diagram Diagramm |
png | Herunterladen |
| Eigenschaften | Wert |
|---|---|
| ETIM klasse | EC003024 Fitting mit 2 Anschlüssen |
| Werkstoff des Anschlusses 1 | Messing |
| Werkstoffgüte Anschluss 1 | CuZn36Pb2As (CW602N) |
| Oberflächenschutz Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 2 | CuZn36Pb2As (CW602N) |
| Oberflächenschutz Anschluss 2 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Form | gerade |
| Ausführung | 1-teilig |
| Reduzierend | Ja |
| Exzentrisch | Nein |
| Systemgebunden | Ja |
| Anschluss 1 | Klemmring |
| Anschluss 2 | Klemmring |
| Hauptfarbe Fitting | Messing |
| Druckstufe Flansch | PN 10 |
| Material Dichtung | Messing |
| Mit Stoßnocken | Ja |
| Zugfest | Ja |
| Mediumtemperatur (Dauerbetrieb) | -20°C - 70°C |
| Mediumtemperatur (Dauerbetrieb) (imperial) | -4°F - 158°F |
| Max. Arbeitsdruck bei 20 °C | 10bar |
| Max. Arbeitsdruck bei 20 °C (imperial) | 145,04psi |
| Mit Dichtungsmaterial | Nein |
| Verschlossen | Nein |
| Mit Verbindungsanzeige | Nein |
| Mit Entlüfter | Nein |
| FM-Prüfung | Nein |
| LPCB-Prüfung | Nein |
| ULC-Qualitätskennzeichen | Nein |
| UL-Prüfung | Nein |
| VdS-geprüft | Nein |
| DVGW-Siegel für Gas | Nein |
| DVGW-Siegel für Wasser | Nein |
| Zertifiziert nach NF 545 | Nein |
| KIWA-Prüfsiegel | Nein |
| Gastec QA Prüfung | Nein |
| KOMO-Prüfsiegel | Nein |
