VSH Super Anschlussverschraubung (Klemm x Innengewinde)

Gruppe: K2588

VSH Super K2588 ist eine Anschlussverschraubung mit einem Klemmende und Innengewinde. VSH Super bietet ein umfangreiches Sortiment an Fittings für jede Anwendung, die auf optimalen Montagekomfort ausgelegt sind. Einfache Installation und hohe Qualität sind die obersten Prioritäten des VSH Super Sortiments.

  • Kann für folgende Rohre verwendet werden Kupfer-, Edelstahl- & C-Stahlrohr)
  • einfache Installation mit Standardwerkzeugen
  • schnellverbindungstechnik für die Wiedermontage

Halbe Verschraubungen sind für die Kombination mit einem Außengewinde vorgesehen, dass eine entsprechende Auflage der Flachdichtung garantiert. In der Regel handelt es sich hierbei um ein paralleles (G-Gewinde). Von einer Verwendung mit konischem (R-Außengewinde) ist abzuraten, da keine ausreichende Auflage der Flachdichtung garantieren werden kann.
  1. prüfen Sie die Qualität und die Unversehrtheit der Flachdichtung. Die Flachdichtung- und die Auflageflächen des Gewindes müssen frei von Verunreinigungen und Vertiefungen (Riefen/Kerben) sein
  2. die halbe Verschraubung mit der Flachdichtung auf das geeignete Außengewinde (G-Gewinde) montieren und handfest anziehen. Achten Sie dabei auf den richtigen Sitz der Flachdichtung
  3. anschließend die Verschraubung mit einem passenden Maulschlüssel 1/8 bis 1/4 Umdrehungen anziehen. Ein Überdrehen der halben Verschraubung, kann zu einer Beschädigung der Verschraubung als auch zu einer Beschädigung und/oder Verschiebung der Flachdichtung führen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Zertifikate

keine Zulassungen vorhanden

Artikelnummer

size

d1

DN1

l1

z1

slw1

d2

DN2

l2

z2

slw2

slw0

Artikelnummer

0405680

size

15xG3/4

d1

15,0

DN1

DN12

l1

37

z1

15

slw1

24

d2

26,9

DN2

3/4" (DN20)

l2

13

z2

3

slw2

30

slw0

17

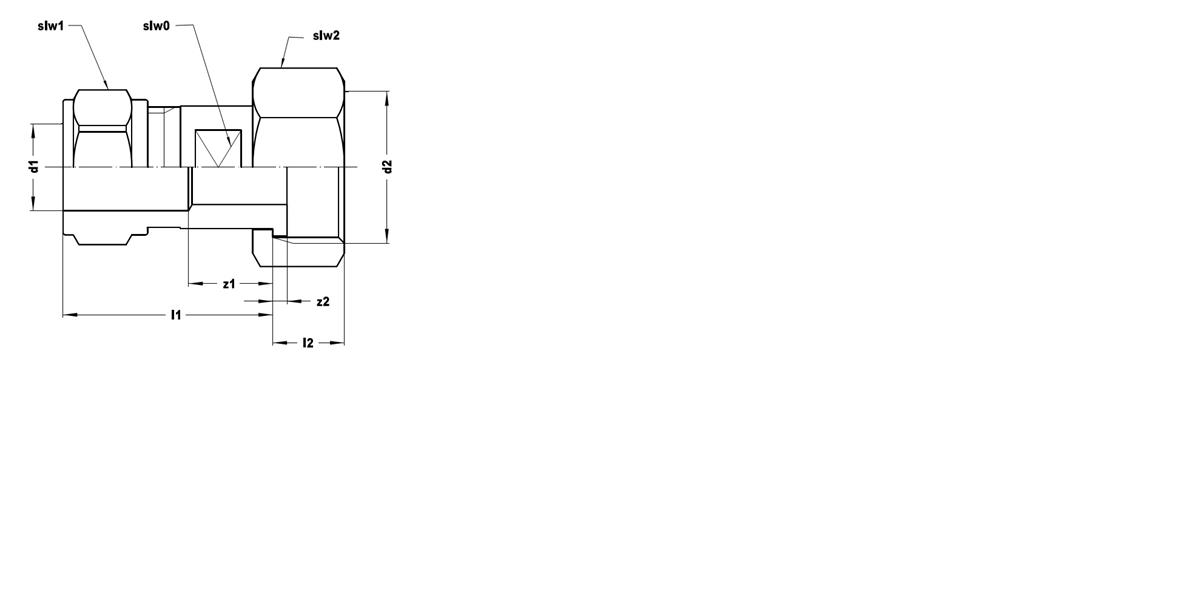

technical drawing for product

Eigenschaften

Farbe

messing

Materialien

Messing (CW617N)

Verarbeitung

Keine

Hersteller

Aalberts integrated piping systems B.V. (VSH)

Formen

Gerade

Verbindung

Komprimierung, G - Zylindrisches Innengewinde (BSPP)

Abdichtung

Gummidichtung

Allgemein

Produktgruppe

Fittings (Mehrteilig)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

84818079

Marke

VSH

Serie

Super

Produkttyp

K2588

SCIP

1e5d1bf2-d72d-4b8f-ba91-73f637c5ac6d

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Messing

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

CuZn40Pb2 (CW617N)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

gerade

Eigenschaften

Ausführung

Wert

2-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Nenndurchmesser Anschluss 1

Wert

DN 12

Eigenschaften

Rohraußendurchmesser Anschluss 1

Wert

15mm

Eigenschaften

Rohraußendurchmesser Anschluss 1 (imperial)

Wert

0,59"

Eigenschaften

Anschluss 1

Wert

Klemmring

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

3/4 Zoll (20)

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

26,9mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

1,06"

Eigenschaften

Anschluss 2

Wert

Innengewinde zylindrisch (BSPP)

Eigenschaften

Hauptfarbe Fitting

Wert

Messing

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 10

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Länge

Wert

50mm

Eigenschaften

Länge Anschluss 1

Wert

37mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

1,46"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

15mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

0,59"

Eigenschaften

Länge Anschluss 2

Wert

13mm

Eigenschaften

Länge Anschluss 2 (imperial)

Wert

0,51"

Eigenschaften

Arbeitslänge Anschluss 2

Wert

3mm

Eigenschaften

Arbeitslänge Anschluss 2 (imperial)

Wert

0,12"

Eigenschaften

Schlüsselweite

Wert

17mm

Eigenschaften

Schlüsselweite (imperial)

Wert

0,67"

Eigenschaften

Schlüsselweite Überwurfmutter

Wert

24mm

Eigenschaften

Schlüsselweite Überwurfmutter (imperial)

Wert

0,94"

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

20°C - 90°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

68°F - 194°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

10bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

145,04psi

Eigenschaften

Mit Dichtungsmaterial

Wert

Ja

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein
